Плитный фундамент для бани. Характеристика монолитной плиты
Плитный фундамент для бани. Характеристика монолитной плиты
Главным преимуществом сплошных фундаментов является площадь опоры, соответствующая площади всего строения, им не свойственно опрокидывание, как это может случиться с неправильно спроектированным ленточным основанием. Плита идеально распределяет нагрузки и минимально давит на грунт, поэтому неравномерных просадок не провоцирует.
Экономичным этот вид фундамента не назовёшь, так как из-за большой площади расход бетона и арматуры увеличивается. Однако тот факт, что параллельно вы получаете готовое, ровное и стабильное основание для чистового пола, этот недостаток вполне компенсирует - к тому же, и объём земляных работ, и количество пиломатериала для опалубки, здесь минимальны.
В целом, положительные и отрицательные стороны фундамента плиты для бани можно охарактеризовать так:
| Плюсы | Минусы |
| Высокая способность к восприятию нагрузок. | Повышенный расход материала, себестоимость выше, чем у ленты. |
| Высокая пространственная устойчивость благодаря большой площади подошвы. | Сложность проектирования и строительства на неровном рельефе. |
| Высокая сопротивляемость изгибающим нагрузкам. | Доступ к коммуникациям, которые проходят под плитой, затруднён, поэтому желательно сразу прокладывать дублирующую линию. |
| Не требует устройства дополнительных опор под внутренние стены или печь. | |
| Одновременно с функцией фундамента служит черновым полом, который можно утеплить в процессе строительства. | |
| Не боится морозного пучения, поэтому может строиться на любых грунтах. | |
| При небольшой площади монолитный фундамент для бани можно забетонировать за день и без использования бетононасоса. |
Закладка сливного трубопровода под плитой
Как выбрать фундамент для бани
Существует несколько разновидностей плитных фундаментов, которые могут различаться как по глубине заложения, так и по форме. В закладке ниже границ промерзания, при строительстве небольшой отдельно стоящей бани, смысла нет (этот вариант хорош только для цокольного этажа), поэтому говорить будем только о плитах мелкозаглублённых и поверхностных.
- Разница между ними в том, что при мелком заложении сама плита находится на две трети своей высоты ниже уровня грунта. Поверхностная плита, она же плавающая, не заглубляется вовсе: в грунте находится только песчаная подушка, а отметка подошвы монолита совпадает с планировочной отметкой грунта.
- С глубиной разобрались, теперь о форме. Обычная плоская плита хороша только на сухих непучинистых и плотных грунтах. Степень пучинистости зависит не только от типа почвы, но и степени её увлажнения. Без проводимых исследований, уверенными, что грунт на участке обладает теми или иными свойствами, невозможно. Только когда место для бани находится на возвышенности, можно быть уверенными, что в грунте нет подземной влаги, и не будет процесса пучения. Баню вообще рекомендуется ставить на наиболее высоком месте - другое дело, что выбор бывает далеко не у всех.
- На пучинистых грунтах плиту лучше строить плиту с рёбрами жёсткости, которые могут быть направлены вниз или вверх. Первый вариант всегда заглубляется не менее чем на 50 см, и используется обычно с подфундаментным утеплением, идеально защищающим плиту от морозного пучения.
- Такая плита хороша для устройства в регионах с глубоким промерзанием грунта или близким расположением грунтовых вод, в неё удобно заложить напольное отопление, что для бани весьма ценное удовольствие. Рёбра в грунте фактически являются фундаментной лентой, воспринимающей на себя большую часть нагрузок, поэтому горизонтальную часть плиты можно сделать минимальной толщины (150 мм).
- На такой плите, как и на обычной плоской, цоколь придётся выкладывать из кирпича или полнотелых бетонных камней. Как вариант, можно начинать кладку газоблоков прямо по плите (без цоколя) - это удобно для строительства, но не для каждой местности подходит. Когда зимой выпадает высокий снег, нижняя часть стен будет подвержена интенсивному воздействию влаги – а это плохо для любого стенового материала, тем более для газобетона.
Толщина монолитной плиты под баню. Монолитная фундаментная плита для бани
Строительство любого сооружения, будь то частный или многоквартирный дом, баня или небольшие хозяйственные постройки, начинается с возведения фундамента.
Есть много разновидностей этих оснований, но одним из самых надежных и прочных является монолитный плитный фундамент или «подошва», как его еще называют строители.
Такой вид основания сооружений классифицируется как мелгозаглубленный или незаглубленный фундамент.
Он представляет собой железобетонную монолитную плиту, которая возводится на тщательно утрамбованной подушке из щебня и песка.
Толщина подошвы может варьироваться, от 20 до 50 см, в зависимости от веса сооружения, его конструкции, толщины стен и типа грунта.
Правильно сделанный монолитный плитный фундамент имеет большую площадь и пространственную жесткость, благодаря чему он наиболее прочен и долговечен, чем другие типы подошв.
Плитный фундамент имеет большую площадь, и поэтому при его применении снижено давление на почву.
Сплошное армирование позволяет оставаться неповрежденным при различных подвижках грунта, в том числе и на глубоко промерзающем и сильно пучинистом.
Такой тип фундамента целесообразно применять на заболоченных и зыбких песчаных почвах, при строительстве на них сооружений без подвалов.
Основными преимуществами монолитного фундамента являются:
- Низкая, по сравнению с другими типами оснований, стоимость возведения. Заливка плиты производится прямо с автобетоносмесителя, без привлечения высококлассных специалистов и использования дорогостоящего оборудования.Хорошая несущая способность фундаментов этого типа благодаря большой площади и целостности конструкции.Благодаря общей плите, на которой расположены стены сооружения, обеспечивается их целостность, даже при сезонных вспучиваниях грунта.Конструкция монолитной плиты обеспечивает отсутствие больших трудозатрат на земляные работы.
Отсутствие больших объемов земляных работ значительно удешевляет сметную стоимость возводимого фундамента в связи с ненужностью на участке тяжелой техники (бульдозер, экскаватор и т.д.).
Одним из основных недостатков монолитной плиты является невозможность совместить конструкцию этого фундамента и подвал.
Для тех, у кого на участке близко находятся грунтовые воды – это и не нужно, а для дачного строительства в условиях отсутствия грунтовых вод – такой недостаток может быть критичным.
Вторым минусом этой конструкции является большая материалоемкость. Требуется много бетона и арматуры.
Арматурную сетку нужно вязать, а в больших объемах плитного основания — это большие временные затраты.
И третий недостаток монолитной плиты – это то, что заливку можно производить только при благоприятных погодных условиях.
Но сопоставив все за и против, можно сделать вывод, что при возведении этого типа фундамента происходит много экономии на других материалах и работах, поэтому особо затратным такой фундамент не назовешь.
При использовании в постройке бани монолитной плиты, черновым полом и будет сам фундамент.
Множество частных застройщиков задаются вопросом об утеплении и гидроизоляции такого основания.
Чтобы сделать хорошую развязку между фундаментной плитой и холодным грунтом, нужно сделать его теплоизоляцию, т.е поставить плиту на подушку из утеплителя.
Как правило, в нашей стране для этого применяют экструдированный пенополистирол.
Этим материалом выстилается своеобразный ковер, на который кладут слой гидроизоляции, а уж после, возводится сам монолитный плитный фундамент. Этот современный материал обладает хорошими теплоизоляционными качествами, не гниет, обладает большой прочностью и долговечностью.
Проектирование для бани
При проектировании нужно учитывать несколько основных факторов, влияющих на прочность монолитной плиты.
Учитываются свойства грунта, масса будущей конструкции, уровень грунтовых вод, распределение нагрузок и их направление, моделирование возможных кренов плиты.
Мы настоятельно рекомендуем все расчеты заказать в профильной организации, которые применяя специальные вычислительные комплексы, выдадут подробные рабочие чертежи.
Технология возведения
Монолитные плитные фундаменты, как правило, возводятся на сложных грунтах, и поэтому к их проектированию и строительству, а также к материалам, предъявляются самые жесткие требования, которые регламентируются такими нормативными документами: СНиП 3.03.01–87 и СП 50–101–2004.
Строительство всех монолитных плит производится по одной схеме:
- Создание проекта.Разметка на площадке контуров будущего сооружения.Подготовка почвы к возведению фундамента.Прокладка в грунте инженерных коммуникаций (канализация, вода, и.т.д.).Устройство песчано-гравийной подушкинужной толщины.Настил теплоизоляционного слоя с его последующей гидроизоляцией.Создание арматурного каркаса.Сборка и тщательный крепеж опалубки.Заливка «подошвы» бетоном.
Если вы решили возводить монолитный плитный фундамент, то действовать нужно по той же схеме.
Пол в бане на плитном фундаменте. Основной этап
Чтобы правильно залить пол в бане под слив воды, надо тщательно соблюдать технологию выполнения работ, учитывать конструктивные особенности возводимого сооружения. Незначительное отклонение от нормативных требований приведёт к серьёзным трудностям в процессе эксплуатации. Зачастую самостоятельно выполнить весь комплекс работ может не каждый. Чтобы стать обладателем качественного основания, стоит воспользоваться помощью специалистов, знающих технологические особенности и располагающих необходимым оборудованием.
Сооружение водоотводной системы
Эксплуатация бани сопряжена с активным использованием большого количества воды. повышенная влажность способная стать причиной преждевременного разрушения строения. Чтобы этого не произошло, система стока воды должна работать качественно. Проект сооружения разрабатывается заранее. Делается все, чтобы водоотвод исправно отводил воду и при этом не мешал принимать банные процедуры.
Совет! Для размещения водоотводной системы выбирается место под полком.
Качество используемых элементов водоотвода должно быть соответствующим. Учитывая существующее разнообразии, сделать окончательный выбор бывает сложно. Производители предлагают большой ассортимент, что доставляет некоторые неудобства в момент выбора.
Как сделать слив в бане: пошаговое руководство, 4 системы водоотвода
Водоотвод должен работать правильно в любое время года. Размер и взаимное расположение отдельных элементов выбирается с учётом конфигурации и размеров формируемой системы относительно точки сбора воды. Также учитывается принцип работы сливного устройства. Выбор может быть сделан в пользу:
- Фальшпола с проливными половицами. К такому варианту достаточно часто прибегают в парилках, где к степени нагрева поверхности предъявляются повышенные требования. Для изготовления фальшпола используется древесина подходящих сортов, что существенно улучшает тактильные ощущения. В моечном к такому варианту прибегают редко, так как здесь предпочтительна плитка, уложенная с уклоном и душевой трап;
- Непротекающих полов. Вода по мере мытья людей скапливается на полу, а затем смывается через стандартный слив с сильфоном. Из бани она сразу попадает в септик либо специально предназначенную для этой цели сборную ёмкость;
- Комбинированного варианта. Актуально для бань с небольшой площадью. Чаще всего от данного решения отказываются из-за несоблюдения требований санитарных норм.
Выбирая схему устройства водоотводной системы, обязательно обращают внимание на особенности фундамента бани, выбранный способ утепления и порядок обустройства водяного затвора. В небольших по площади парилках и моечных используются двойные полы. Такой вариант себя хорошо зарекомендовал в банях, возведённых на свайном фундаменте. Если же баня примыкает либо находится внутри жилого дома, предпочтительны становится непротекающий пол. Для слива используется трап. В таком случае существенно упрощается порядок подключения бани к канализационной системе жилого строения.
Утепление
Из-за высокого уровня теплопроводности бетонное основание прогревается достаточно медленно. Исправить ситуацию позволяет тепловая изоляция. Для её устройства чаще всего используется керамзит либо минеральная вата. Однако, существует ряд новых утеплителей, способных справиться с поставленной задачей. Сделав выбор в пользу инноваций, стоит быть готовым к более существенными финансовым тратам, так как такие теплоизоляторы обходятся намного дороже.
Плита под баню своими руками. Монолитная плита: технология строительства фундамента для бани
Устройство монолитного основания под баню оправдано при наличии на участке застройки пучинистых грунтов, а также глубоко промерзающих, водонаполненных почв. Начинать строительство фундаментного основания под баню (монолитная плита) стоит с очистки участка от мусора, существующих строений, выкорчевки деревьев и кустарниковой поросли.
Участок под фундамент

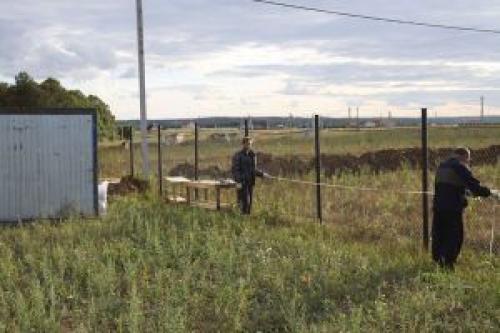

Поверхность участка выравнивается, после чего колышками отмечают периметр будущей постройки. Между колышками натягивают строительный шнур, который служит для определения более точного направления при разметке фундаментной плиты.
Монолитный фундамент (плита) можно заливать на поверхности грунта, при условии, если на строительном участке залегают гравелистые или скальные почвы, во всех других случаях требуется заглубить опорную плиту в грунт, для чего необходимо отрыть котлован определенной глубины. Глубина котлована должна быть на 40 см больше высоты планируемой к возведению фундаментной плиты. Ширина котлована предусматривается на 10см шире с каждой стороны, чем размеры бани в плане.
Устройство подушки из песка и щебня
Дно котлована тщательно утрамбовывается, закрывается слоем геотекстиля, после чего насыпается слой крупного песка. Тщательно разравнивая подсыпанный слой, производят его трамбование, поливая водой песчаную подготовку. Уплотнение грунта легче всего выполняется вибротрамбовками.
Затем по слою утрамбованного песка насыпают строительный щебень, который также требуется разровнять и утрамбовать с особой тщательностью.
Плитный (монолитный) фундамент приобретает дополнительную устойчивость и прочность при наличии песчано-щебеночной подушки.
Опалубочные работы и устройства каркаса

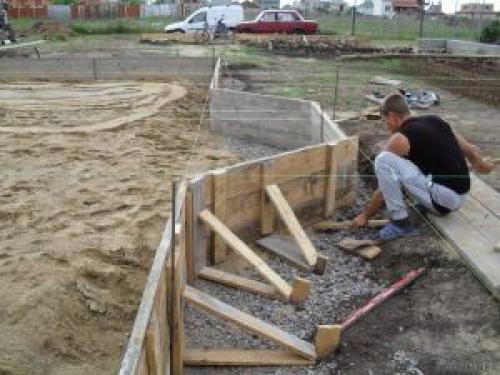

После окончания работ по устройству песчано-щебеночной подушки, можно приступать к изготовлению и установке опалубочных щитов. Опалубку допускается использовать повторно, особенно если это щиты многоразового использования. Перед установкой таких опалубочных конструкций следует тщательно очистить их от мусора, грязи, потеков бетонного раствора.
Возведение опалубки монолитной плиты
При изготовлении щитов опалубки из досок, важно следить за плотной подгонкой отдельных элементов, исключая появление зазоров.
Готовые элементы опалубки устанавливаются в котловане строго вертикально, укрепляются откосами и подпорками.
Арматурный каркас для фундаментного основания бани сваривается из арматурных прутков, шаг между отдельными прутками не более 20 см. Для соединения арматуры в пространственный каркас можно использовать сварочный аппарат или вязальную проволоку. Технические характеристики вязаного каркаса намного выше, чем его сварного аналога, поэтому в приоритете – фундамент бани армировать вязаным каркасом.
Располагать готовый каркас следует таким образом, чтобы арматура не касалась поверхности бетона. Готовый фундамент (монолитная плита) должен иметь гладкую бетонную поверхность без выпусков арматуры.

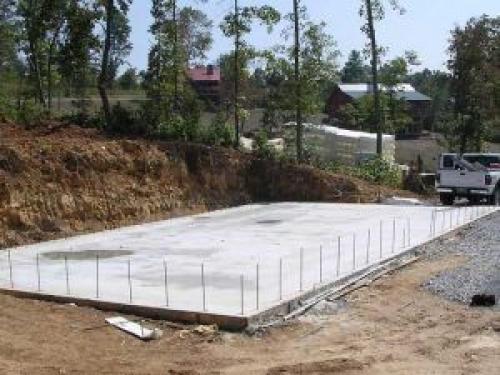

Бетонирование плитного основания
Заливку бетонного раствора в опалубку стоит выполнять быстро и четко, стараясь закончить технологический процесс за один день. Бетонная смесь заливается начиная с угла фундаментной опоры (с двух углов сразу). Поверхность залитого бетона выравнивается и уплотняется с помощью вибраторов – монолитная плита должна иметь идеально ровную и гладкую поверхность.
Уплотнение бетонной смеси помогает устранить пустоты и полости, которые образовались в теле опорной плиты при неравномерной заливке бетонного раствора.
Схватывание фундаментной плиты
Монолитная плита под баню будет набирать прочность не менее 28 дней, поэтому в строительных работах будет вынужденный технологический перерыв.
В это время требуется обеспечить уход за поверхностью бетона, особенно если работы проводятся в жаркое летнее время. Необходимо проводить частые увлажнения поверхности плиты, укрыть конструкцию полиэтиленовой пленкой.
Неравномерное высыхание бетона вызывает деформацию плитного основания, поэтому уход за поверхностью плитного фундамента является важной операцией, про которую не стоит забывать. Монолитный фундамент набирает прочность в размере 70% через две недели, к этому времени можно демонтировать опалубку.
