Укладка бруса своими руками. Основная технология укладки

Укладка проводится с должной подготовкой, перед началом работы необходимо дерево очистить и обработать. Технология укладки бруса своими руками с первого взгляда может казаться слишком сложной, но соблюдать стоит все пункты для того, чтобы впоследствии не возникло никаких неприятностей:

Схема крепления бруса к фундаменту.

Если из бруса своими руками вы строите дом, то нужно сделать полную гидроизоляцию фундамента, для чего необходимо 2 раза уложить рубероид, а после стеклоизол. Нужно следить, чтобы все слои используемых материалов толщиной получались больше, чем сам фундамент, не менее чем вдвое.
До того как начать укладку первого слоя бруса своими руками, необходимо все точно разметить. После чего дерево должно быть обработано антисептиком вместе с антипиреном. Если есть на то необходимость, отдельные брусья нужно скрепить между собой специальными скобами или же гвоздями.
Укладывать брус нужно так, чтобы он плотно прилегал один к одному. Следите за тем, чтобы не было пустот, поскольку к самому нижнему уровню укладки будет крепиться сама конструкция пола, которая будет выдерживать большую нагрузку.
Если брус не прямолинеен, то монтировать его следует горбом вверх. На уже готовой, выложенной стене нужно проверить искривление, максимальное допущение – до 5 мм.

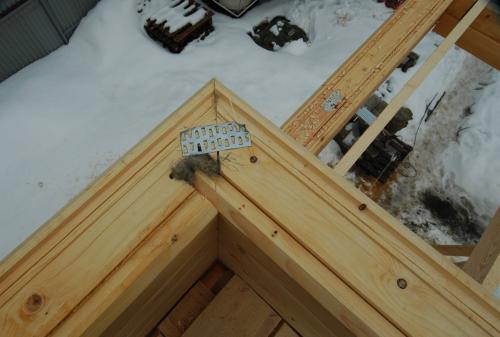

Брусья между собой должны быть скреплены с помощью крупных металлических гвоздей (нагелей), забитых приблизительно на 30 мм. Их следует забивать в шахматном порядке.
После основной укладки бруса нужно подумать об утеплении. Утеплитель нужен толщиной приблизительно 0,5 см, укладывается без загибов.

Как крепить брус между собой. Соединение в углах

Чтобы избежать наращивание по длине брусьев, можно выбрать материал достаточной длины. Но вот построить дом без углов – это невозможно. Поэтому брусья чаще всего соединяются под углом. Тут существует множество вариантов, среди наиболее распространенных можно назвать следующие:

соединение встык;
использование шпонок;
применение коренных шипов;
в полдерева;
соединение «ласточкин хвост».

Все эти способы соединения бруса довольно распространены, являются надежными и проверенными. О некоторых, например, ласточкин хвост, многие слышали, о других знают только профессионалы. Расскажем о том, как провести соединение бруса этими методами.

Соединение бруса «встык» применяется для строительства хозяйственных построек

Первый метод, который применяется при строительстве деревянного дома – это соединение встык. Это самый простой способ сделать стыковку в углах. Достаточно плотно пригнать концы брусьев друг к другу и закрепить их при помощи шипованных стальных пластин.

Не стоит думать, что такое соединение брусьев в углах будет ненадежным. Тут все зависит от мастерства плотника. Если имеется достаточный опыт, то стык может простоять неподвижно многие десятилетия, главное, идеально подогнать торцы.

Хотя способ встык считается самым быстрым, при строительстве его выбирают редко. Дело в том, что через такой угол уходит много тепла. Во время зимы вы много потеряете на отоплении. Именно поэтому встык брусья в углах соединяются только в хозяйственных постройках.

Более прочная разновидность соединения брусьев встык является метод с использованием шпонок. Такой способ позволяет значительно упрочнить место стыка. В специальные пазы плотно подогнанных брусьев вставляется шпонка. Она может быть выполнена в разных вариантах – поперечная, продольная или косая. Последняя разновидность шпонки считается самой надежной, но и самой трудной в исполнении.

Соединение бруса в теплый угол, или говоря по «научному» в коренной шип, — считается наиболее распространенным при строительстве дома. Такой тип стыковки не пропускает тепло, надежен и долговечен.

Принцип такого стыка в следующем:

на торце одного бруса выпиливается паз. Старайтесь, чтобы выпил не попал на место сучков. В этом случае паз будет легче сделать;
на другом брусе делается шип или лапу. Размеры такого «выступа» должны совпадать с размерами паза на предыдущем брусе. Лапу так же как и паз делают на участке без сучьев;
при строительстве лапу и паз совмещают и тем самым делают прочное угловое соединение.

Довольно часто, для такого типа соединения, используют не только паз и лапу (шип). Для прочности стыковки и устойчивости всей конструкции между рядами брусьев забивают деревянный нагель (шпонку). Такое дополнительное крепление не дает горизонтальным рядам двигаться между собой.

Соединить между собой брусья в углах можно и при помощи сцепки, которая носит название «в полдерева».

Соединение бруса под угло. Новые технологии соединения углов по 45 °

«Артель-Архстрой» использует собственные уникальные технологии возведения деревянных домов. Наша компания одна из первых на рынке предложила и внедрила новую технологию соединения углов домов из профилированного бруса под 45 градусов. Такой угол еще называют «теплым финским» или «сити-углом». По сравнению с традиционными («в лапу», «норвежским» и т. д.), данное соединение отличается рядом весомых преимуществ:

отсутствием открытых торцов бруса — не надо их шпаклевать, защищать лобовыми досками. Дело в том, что через открытые торцы внутрь бруса попадает влага. Превращаясь в лед, она увеличивает трещины и разрушает древесину;
высоким уровнем теплосбережения — благодаря увеличенной длине самого соединения по диагонали (в отличие от обычных соединений). Запил сделан таким образом, что специальным зубом закрыт прямой доступ наружного воздуха;
эстетичностью — в этом отношении такое здание выигрывает, а при дизайнерской отделке возможны более интересные варианты.

Кроме того, в самой Финляндии этим углом соединяют сейчас большую часть домов из профилированного бруса.

Особенности соединения «теплый угол»

Этот тип сборки отличается надежностью и эффективностью. В одном из сопрягаемых брусьев с тыльной стороны угла вырубается шип проектного размера, а в другой заготовке паз с такими же параметрами. Многими проектами предусматривается подготовка соединительных деталей в ¼ или 1/3 толщины бруса. Затем при возведении стен оба элемента соединяются под углом 45 градусов. Заготовки прилегают максимально плотно, между ними остается минимальный зазор. Чтобы повысить эффективность соединения, используется экологически безопасный межвенцовый утеплитель. Для увеличения жесткости перевязки различные слои брусьев чередуются пазами и шипами.

Угловые соединения повышают конструктивную прочность строения, визуально стены имеют четкие геометрические формы. При использовании технологии не требуется тратить дополнительные средства на приобретение крепежа и расходных материалов. Срок строительства значительно уменьшаются, по сравнению с применением других технологий соединения углов. После сборки внутри конструкции отсутствуют «мостики холода», что значительно снижает теплопроводность объекта и способствует снижению затрат на отопление.

Дополнительные плюсы технологии

Брусовые соединения характеризуются полным отсутствием щелей, поэтому при нагрузках стены не деформируются, углы не продуваются, и объект выглядит эстетически привлекательным в течение всего срока эксплуатации. Собственнику не потребуется тратить силы, средства и время на конопатку зазоров после усадки дома.

Соединение бруса встык. Виды соединения бруса

В процессе строительства дома срастить детали важно так, чтобы образующиеся грани лежали в одной плоскости с точностью до мм. Отклонения в одном венце вызовет цепочку нестыковок, которые отразятся на качестве, несущей способности стен.

Есть три типа соединений.

В углах, так, чтобы брус был наглухо замкнут.
Между собой вертикально в стене.
Горизонтально – в местах, где требуется нарастить длину.

Все стыки прокладывают натуральным уплотнителем – джутом или льняным волокном. Мох, обладающий антисептическими качествами, используют преимущественно при строительстве бань, сезонных дачных коттеджей, поскольку под весом тяжёлого бруса большого сечения он частично выдавливается наружу.

Угловое соединение бруса

Все схемы соединения в углах делят на две большие группы – с остатком и без. Первый способ – традиционный для деревянных домов из бревна, требует больше материала на единицу полезной площади. Второй стал возможным с появлением пиломатериалов правильной геометрической формы, позволяющей сращивать брус внакладку заподлицо.

Угол с остатком

Название соединения вытекает из его конфигурации – брус выступает за наружную часть сруба на 20–25 см. Это надёжное крепление, не требующее дополнительной фиксации. Верхние венцы удерживают предыдущие из-за давления собственной массы. При усадке «замок» из пропилов затягивается только сильнее, усиливая конструкцию всего дома. Здания, построенные по такой технологии, считают самыми сейсмоустойчивыми.

Дополнительное преимущество соединения в угол с остатком то, что пазы выпиливаются на высокоточном оборудовании. Строителям остаётся собрать сруб как конструктор, проложив стыки утеплителем.

Есть несколько методов.

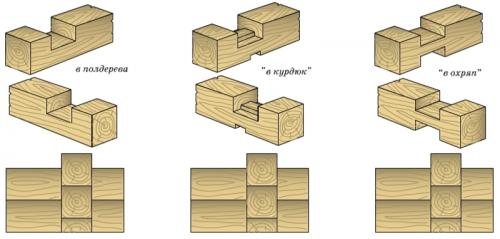

В чашу. На верхней стороне бруса делается паз, в который плотно загоняют верхний венец. «Продвинутая» чаша предполагает дополнительные боковые ниши.
В курдюк. Соединение с двумя пазами разного размера. На верхнем делается выступ, усиливающий жёсткость конструкции.
В охряп. Та же чаша, только пазы глубиной в четверть сечения делают с верхней и нижней стороны.

К недостаткам соединения с перерубами относят неудобство внешней отделки дома из-за выступающих торцов. Без защиты концы бруса со временем трескаются, а если соединение выполнено некачественно, то «подлезть» внутрь угла с утеплителем невозможно.

Угол без остатка

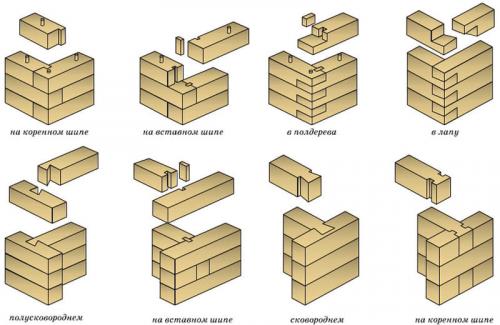

Есть несколько способов соединения бруса в углах без выступа за периметр сруба, но не каждый можно использовать для строительства жилого дома.

Приведём основные:

встык – брус укладывают друг на друга, чередуя ряды смещением торцов, место соединения стягивают скобами; метод простой, недорогой, но не обеспечивающий герметичность для эффективного теплосбережения в жилом доме; используется для строительства небольших сезонных строений, сараев, беседок;
со шпонкой – брус укладывают торцами стык встык заподлицо, используя для усиления жёсткости конструкции вставные шпонки поперёк соединительного шва;
в полдерева – на каждой детали выпиливается прямоугольный паз в половину сечения по высоте, скрепляют конструкцию деревянными нагелями;
в лапу – технология похожа на предыдущую, но пропил торца делается с наклоном к внутренней части бруса; верхняя деталь идёт с шипом, который расширяется к концу; используется для укладки первого и последнего венца сруба, возводить стены так нельзя, поскольку угол получается со сквозной щелью;
сращивание угла в коренной шип – здесь роль шпонки выполняет прямоугольный или трапециевидный выступ на торце, который вставляется в соответствующий паз с внутренней стороны стены стыкующейся детали;
тёплый угол – тот же коренной шип, но выполненный в прямоугольной форме размером в полсечения бруса, соединение стыкуется с пазом через проложенный льняной джут и крепится нагелем;
ласточкин хвост – соединение паз-шип, где пропилы ориентированы на центр бруса и составляют треть от его толщины, шип трапециевидной формы основанием наружу.

Источник: https://balki-v-interere.postroivsesam.info/stati/srashchivanie-brusa-mezhdu-soboy-po-dline-kak-pravilno-klast-brus

Как соединить три бруса в углу. Вязка углов сруба

Вязка внахлест – универсальное соединение пиломатериала, используется при укладке стен из бревен и бруса. Заготовки под прямым углом укладывают в вырубленные пазы, размер данного паза зависит от типоразмеров используемого материала. Такой замок используют при возведении срубов и перекрытий, строительстве мостов, сооружении навесов. Основные способы крестообразного скрепления:

Соединение вполдерева;
Соединение в четверть и треть дерева;
Зарубка в один ряд.

Наибольшее распространение крестообразное соединение вполдерева получило при рубке углов в чашу, применяется при постройке сооружений хозяйственного назначения, жилых домов и бань. Конструкция усиливается строительными скобами, нагелями и шпонками.

Разновидностью крестообразной вязки является способ крепления бруса между собой без остатка, в этом случае две стороны крестообразного соединения не имеют продолжения. Такое соединение используют при укладке углов и называют «без остатка в лапу». Рубка замка без остатка не требуется применения специального инструмента, возведение сруба по такому методу пользуется популярностью у индивидуальных застройщиков.

Более сложный способ углового монтажа – укладка в «ласточкин хвост», замок ласточкин хвост является надежным, но сложным креплением. Разметка и сложная рубка такого соединения требует профессиональных навыков, технология широко используется в строительстве малоэтажного жилья эконом-класса.

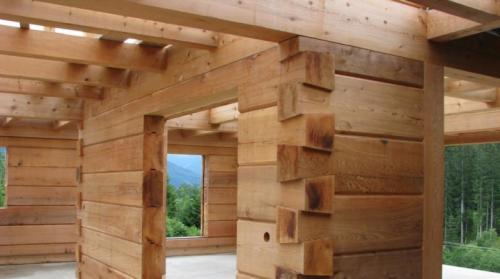

Угловое соединение бруса 100 на 150. Особенности теплых углов из бруса

Качество деревянного дома зависит от того, насколько хорошо проведена его сборка. Чем герметичнее будет собран дом из бруса, тем дольше в нём будет сохраняться тепло. При сборке брусовых домов используется технология тёплого угла, позволяющая избежать образования щелей и трещин.

Чаще всего местами, куда уходит тепло в деревянных домах, являются углы. Для создания герметичного соединения бруса используется специальная технология сборки, обеспечивающая плотную стыковку венцов. Тем, кто собирается самостоятельно класть дом из бруса, следует изучить разные виды сборки тёплого угла, чтобы возвести прочный и тёплый деревянный дом.

Описание

Тёплым углом из бруса называется особая технология соединения брёвен с помощью шипов и пазов определённым образом. Только при соблюдении этой технологии можно избежать появления «мостиков холода», через которые будет уходить тепло из дома, и образовываться сырость на древесине.

Для сборки тёплого угла используется специальная техника запиливания концов бруса, которые потом плотно подходят друг к другу при укладке венцов. Для создания хорошей герметизации дома из дерева необходимо соблюдать ряд важных правил:

учитывать соотношение общей массы сруба и кровли;
влияние внешних факторов в виде воздействия влаги, ветра, температурных перепадов;
уровень влажности бруса, который не должен превышать 20%;
время, необходимое для усадки сруба;
правильно подгонять все выемки и выступы так, чтобы между ними не образовывались щели.

Правильная сборка тёплого угла обеспечивает ряд преимуществ деревянному дому:

сруб станет настолько прочным, что ему будут не страшны сдвижки грунта, землетрясения и другие внешние нагрузки;
можно обойтись без использования дополнительного утеплителя и сэкономить на строительстве;
не будет образовываться плесень и грибки, не появятся вредители;
сокращаются затраты на крепёжные изделия – они просто не понадобятся.

Выполняется сборка разными способами, имеющими свои особенности и методы рубки стыков бруса. Правильное использование такой технологии позволяет возвести прочный и герметичный дом, в котором не будут «гулять» сквозняки и появляться сырость.

Хорошо просушенный брус при правильно созданном тёплом угле меньше подвержен деформации и более экономичен в эксплуатации.

Разновидности соединений

Каждый из способов соединения имеет свой механизм и может выполняться в нескольких вариантах: с остатком и без остатка. Рассмотрим их виды:

«чашей»;

«в лапу»;

с помощью прямоугольного шпона;

«ласточкин хвост»;

«обло»;

с помощью торцевого стыка.

Самой простой является односторонняя замковая система соединения бруса. При таком способе соединения делают поперечный надпил на профилированной древесине сверху. Паз выполняется в форме квадрата или прямоугольника. Иногда может использоваться для закрепления нагели.

Двухстороннее соединение считается более сложным. Его пропиливают в верхней и нижней части на ¼ толщины бруса. Такое соединение делает сруб более прочным и позволяет полностью избежать смещения. Используется такое соединение тёплого угла только на брусе без дефектов и сучков.

Самым герметичным и самым прочным считается четырёхстороннее соединение, которое используется не так часто из-за того, что требуется проводить более сложную подготовку бруса перед его сборкой.

Наиболее экономичным и простым является соединение без остатка, при котором излишек бруса не будет выступать из стены. Недостатком такого соединения является его меньшая прочность по сравнению с соединением с остатком. Используется несколько видов такого соединения.

Особенности тёплого угла из бруса

Технология тёплого угла

Сборка тёплого угла

Правильная сборка тёплого угла
Использование специальных материалов для герметизации
Контроль за качеством сборки

Преимущества тёплого угла

Прравильное использование такой технологии позволяет возвести прочный и герметичный дом, в котором не будут «гулять» сквозняки и появляться сырость.

Вполовину дерева, когда проводится стыковка брусьев, спиленных на 50% с разных сторон . При таком тёплом угле брус после укладки укрепляют нагелями.
«В лапу», когда спил делается по более сложной технологии, а угол получается более прочным.
Шпонками, которые используются только на древесине твёрдых пород. Шпонки выполняют функции вкладышей в пазах. Таким образом скрепляется боковая сторона и торец бруса. Наиболее прочными считаются шпонки в форме хвоста ласточки, однако их изготовить могут только профессионалы.
Встык, когда не нужно распиливать брус . В этом случае торцы профилированных брёвен скрепляют с помощью скоб, хомутов, угольников. При использовании такой технологии сборки требуется проводить дополнительное утепление созданных стыков.

Соединение бруса в углах. Типы угловых соединений бруса при строительстве дома

Обновлено

Здравствуйте, ниши уважаемые читатели, ценители старинных традиций и прогрессивных технологий. Так порой хочется сделать свой дом максимально похожим на средневековый терем и между тем не лишать его современного комфорта.

А почему бы и нет? Материалов сегодня в продаже предостаточно, технология сборки деревянных домов худо-бедно известна каждому. При желании таковой можно смастерить и своими руками.

Главное не напортачить с углами. Ведь соединение разных типов бруса в углах, пожалуй, самый ответственный момент всего строительства. Так давайте же присмотримся к ним повнимательнее.

Требование к угловым соединением

Перед тем как браться за какую-либо работу всегда полезно знать, кто именно вы хотите получить на выходе. Это правило касается и угловых соединений.

А требований тут на самом деле всего два:

Надежность
И не продуваемость

С первым просто. Если брусья не будут между собой держаться в углах, домик имеет все шансы развалиться, ведь на стены в обязательном порядке действуют не только вертикальные, а и горизонтальные, разрывающие усилия.

Есть своя логика и во втором требовании. Дом, где через углы гуляет ветер, не понравится ни одному хозяину.

Как видите, все требования не лишены логики, вот только реализовать их пытались далеко не одним способом.

Как соединить брус на углах

Хорошо владельцу каркасного дома. На углах никаких заморочек. Но если хотите построить сруб, придется выучить не один вид всевозможных стыковок, пока не облюбуете по душе. Начнем с тех, которыми пользовались еще на Руси.

Угловые соединения с остатком

Самыми древними и одновременно самыми надежными считаются угловые соединения с остатком. Это такой вид стыковки, когда на углах стен остаются своеобразные «хвосты» Такие можно увидеть на любой картинке, где изображена Русская изба. Наши деды знали, как нужно строить.

Помимо того, что соединения с остатком по праву считается самим надежным, так оно еще и лучше всего защищено от промерзания. Не абы какой плюс в пользу находчивости предков.

Односторонний паз

Рассматривая основные виды рубки углов, начинать всегда следует с «Одностороннего паза». Это, на самом деле, достаточно надежное соединение, между тем не заслужено пользуется сомнительной репутацией.

Некоторым, горе специалистам кажется, что при таком варианте стыковки, дерево фиксируется только по направлению одного вектора, забывая при этом, что уже следующий венец будет удерживать конструкцию в строго перпендикулярной плоскости.

Двусторонний паз

Большинство же избушек изготавливались по принципу двустороннего паза. В этом варианте, на каждом брусе делалось по две зарубки в четверть дерева, а потому каждый венец фиксировался в двух направлениях. Но не в этом плюс.

Как показала практика, гораздо проще вырезать два паза в четверть толщины бруса, чем один в его половину. А это в свою очередь положительным образом влияет на скорость всего строительства.

Правда есть еще более надежное и витиеватое соединение в четыре четверти, где пазы отбираются на каждой грани, но на практике оно себя не оправдало. Мороки много, а пользы ничуть не больше чем у двух предыдущих вариантов.

Угловые соединения без остатка

И все же, как бы ни прочны были и красивы выше рассмотренные углы, в современном строительстве они применяются не часто. Уж больно выступающие венцы ограничивают варианты будущей фасадной отделки, а она вовсе не обязанная быть деревянной. Сегодня брусовый дом можно обшить хоть бы и керамогранитом. Никто и не догадается что под ним ель.

Встык

Самым простым из всех возможных вариантов является соединение встык. При таком ровно срезанный торец бруса подгонялся вплотную под его боковую грань, а чтобы стены не расползались, узел дополнительно еще можно было зафиксировать и металлическими скобами.

Все просто и понятно, вот только таким образом мастерить можно разве что сарай. Как угловые щели тут не конопать, как ни герметизируй, а промерзать они будут обязательно.

Как соединить брус между собой в длину. Как правильно класть брус

Прежде чем учиться выполнять соединение брусовых отрезков в один прогон или на углах, будет правильным освоить азы техники укладки бруса в венцы. Тем более что проблем и ошибок при монтаже стен допускается не меньше, чем при соединении бруса между собой по длине. Обычно мастера считают сращивание крайней мерой и стараются не использовать венцы с продольным соединением.

До начала сборки сруба из бруса своими руками рекомендуется выполнить небольшую подготовку:

В первую очередь проверяется качество гидроизоляции ленточного фундамента, на углах наносится осевая разметка периметра, по которой и будут выравниваться отдельные брусы при соединении между собой и в стену;
Нарезка крепежа для соединения венцов и стыковки бруса в углах. Заготовки под нагели и шканты необходимо вырезать, обработать и высушить заранее. Стальные уголки и Т-профиль обрабатывают олифой;
Выполняют отбраковку и отбор бруса для первых трех венцов коробки. Эти несколько брусов не должны иметь дефектов, сучков, срощенных стыков. Геометрия – максимально близкая к идеальной.

Понятно, что строительный брус заранее должен быть обработан антисептиком и антипиренами, высушен в пачке до состояния 11-14% влажности.

Совет! Для дома или полноценного жилого коттеджа геометрия материала должна быть максимально качественной. Если вдруг оказалось, что купленный брус повело, или линия распила не такая ровная, как хотелось, в этом случае партию отправляют на строгание и фаскование.

Уже после доработки выбирают брус, который пойдет на укладку стен.
