Как правильно класть брус. Монтаж брусьев в стены

Оптимальное количество работников для возведения стен из бруса — 4 человека. Хотя собирать стены можно и вдвоём—проста в этом случае дело пойдёт гораздо медленнее.
Подготовленный для нижних венцов брус подают непосредственно на стены.

По мере продвижения работы брус укладывают на упоры покатов и верёвками затаскивают наверх. Короткие заготовки доборов и простенков можно подать к местам укладки и без использования покатов.

Поднятый брус укладывают на смонтированный ранее венец, правильно выставляют, а затем временно фиксируют от смещения гвоздями, забитыми под углом в торцы. После этого приступают к сверлению отверстий под нагели.

Если дрель реверсивная — проблем нет. Но бывает, что этот режим у инструмента отсутствует, и тогда возникают затруднения при вытаскивании сверла из отверстия, забитого стружкой. В таких случаях к дрели целесообразно пристроить брусок-ограничитель, благодаря которому сверло будет внедряться в древесину на нужную глубину (рис. 46). Этот упор можно просто прикрутить к дрели скотчем. При сверлении с ограничителем дрель, дойдя до упора, некоторое время прокручивает сверло на месте, благодаря чему оно притирается. После этого сверло вынимают из отверстия, не выключая инструмент.

При сверлении надо периодически вынимать сверло, чтобы освободиться от лишней стружки. В просверленные отверстия вбивают нагели, которые в дальнейшем служат удобными захватами при перемещении бруса.

Сверление отверстий сопряжено с опасностью. Так, некоторые сверлят, стоя на брусе. При встрече сверла с группой сучков (мутовкой) оно может остановиться и дрель — ударить ручкой по нотам. При большом крутящем моменте работника может даже сбросить со стены. Если уж сверлить сверху, то нужно располагаться на надёжной опоре. Например, можно положить на стены вблизи углов доски и работать с этого настила.

Чтобы уложить льноватин, просверленный брус с вбитыми нагелями снимают с нижележащего венца, чтобы раскатать полосы уплотнительного материала. Если условия позволят, то брус не снимают, а просто сдвигают по стене в сторону.
Короткие заготовки (доборы, простенки) укладывают одним концом на стену, а другим — на настил лесов. Затем раскатывают льноватин, фиксируют его скобками, а в местах установки нагелей прорезают отверстия.

После этого брусья возвращают на свои места, укладывают на уплотнитель и забивают нагели на всю глубину. Делать это надо аккуратно. Молотком нужно стараться бить по центру нагеля — иначе стержень может растрескаться или вообще обломиться.

Как правильно класть брус. Монтаж брусьев в стены

В ходе выполнения работ брус укладывают на опоры покатов и верёвками подтягивают наверх. Короткие заготовки доборов и простенков можно подать к местам укладки и без использования опор.

Поднятый брус укладывают на смонтированный ранее венец, правильно выставляют, а затем временно фиксируют от смещения гвоздями, забитыми под углом в торцы. Затем приступают к сверлению отверстий под нагели.

Если дрель реверсивная, то нет проблем. Но бывает, что этот режим у инструмента отсутствует, и тогда возникают затруднения при вытаскивании сверла из отверстия, забитого стружкой. В таких случаях к дрели целесообразно пристроить брусок-ограничитель, благодаря которому сверло будет внедряться в древесину на нужную глубину (). Этот упор можно просто прикрутить к дрели скотчем.

При сверлении с ограничителем дрель, дойдя до упора, некоторое время прокручивает сверло на месте, благодаря чему оно прижимается. После этого сверло вынимают из отверстия, не выключая инструмент.

При сверлении необходимо периодически вынимать сверло, чтобы освободиться от лишней стружки. В просверленные отверстия вбивают нагели, которые в дальнейшем служат удобными захватами при перемещении бруса.

Сверление отверстий сопряжено с опасностью. Некоторые сверлят, стоя на брусе. При встрече сверла с группой сучков (мутовкой) оно может остановиться и дрель — ударить ручкой по ногам. При большом крутящем моменте работника может даже сбросить со стены. Если сверлить сверху, то нужно располагаться на надёжной опоре. Например, можно положить на стены вблизи углов доски и работать с этого настила.

Соединение бруса в углах. «Встык»

Данный вариант крепления является одним из наиболее простых. В нем брусья крепятся под углом 90 градусов с помощью специальных фиксирующих скоб либо унифицированного крепежа. При этом такой способ подойдет как для горизонтальных, так и для вертикальных брусьев. Сама древесина обработке не подвергается. Таким образом собирают различного рода временные сооружения, навесы, полевые хранилища и многое другое. При этом готовую конструкцию можно легко разобрать и собрать заново, ведь пиломатериал не подвергается бесповоротным структурным изменениям.

Технология соединения бруса «встык» получила инновационную модернизацию после создания высокотехнологичной деревообрабатывающей техники. Теперь, чтобы усилить крепление, применяется утаенный шип-паз, а также шпонка в форме трапеции. Такой замок получил наименование коренного шипа, его форма и размеры стандартизированы и официально утверждены ГОСТом. Данный крепежный элемент выполняется на современном фрезерном станке.

Надежность изделию придается за счет высокоточной заготовочной обработки. Шип крепко фиксируется внутри заготовки.

Такое крепление можно усилить с помощью строительного клея, а углы любой постройки, собранные таким способом, могут похвастаться своими прочностью и герметичностью. При этом лицевую сторону не нужно подвергать какой-либо обработке. За счет этого древесная текстура сохраняет свою однородность, что придает привлекательности фасаду строения.

Источник: https://bani-iz-brusa.postroivsesam.info/stati/ukladka-brusa-svoimi-rukami-osnovnaya-tehnologiya-ukladki

Соединение бруса под угло. Типы угловых соединений бруса при строительстве дома

Обновлено

Здравствуйте, ниши уважаемые читатели, ценители старинных традиций и прогрессивных технологий. Так порой хочется сделать свой дом максимально похожим на средневековый терем и между тем не лишать его современного комфорта.

А почему бы и нет? Материалов сегодня в продаже предостаточно, технология сборки деревянных домов худо-бедно известна каждому. При желании таковой можно смастерить и своими руками.

Главное не напортачить с углами. Ведь соединение разных типов бруса в углах, пожалуй, самый ответственный момент всего строительства. Так давайте же присмотримся к ним повнимательнее.

Требование к угловым соединением

Перед тем как браться за какую-либо работу всегда полезно знать, кто именно вы хотите получить на выходе. Это правило касается и угловых соединений.

А требований тут на самом деле всего два:

Надежность
И не продуваемость

С первым просто. Если брусья не будут между собой держаться в углах, домик имеет все шансы развалиться, ведь на стены в обязательном порядке действуют не только вертикальные, а и горизонтальные, разрывающие усилия.

Есть своя логика и во втором требовании. Дом, где через углы гуляет ветер, не понравится ни одному хозяину.

Как видите, все требования не лишены логики, вот только реализовать их пытались далеко не одним способом.

Как соединить брус на углах

Хорошо владельцу каркасного дома. На углах никаких заморочек. Но если хотите построить сруб, придется выучить не один вид всевозможных стыковок, пока не облюбуете по душе. Начнем с тех, которыми пользовались еще на Руси.

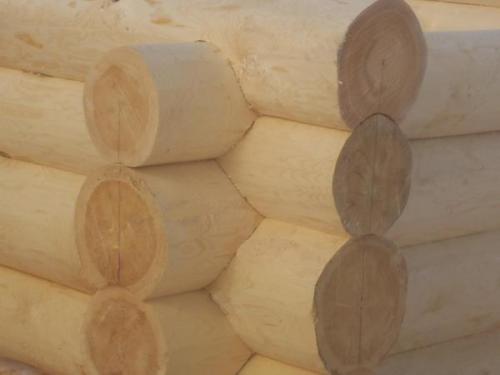

Угловые соединения с остатком

Самыми древними и одновременно самыми надежными считаются угловые соединения с остатком. Это такой вид стыковки, когда на углах стен остаются своеобразные «хвосты» Такие можно увидеть на любой картинке, где изображена Русская изба. Наши деды знали, как нужно строить.

Помимо того, что соединения с остатком по праву считается самим надежным, так оно еще и лучше всего защищено от промерзания. Не абы какой плюс в пользу находчивости предков.

Односторонний паз

Рассматривая основные виды рубки углов, начинать всегда следует с «Одностороннего паза». Это, на самом деле, достаточно надежное соединение, между тем не заслужено пользуется сомнительной репутацией.

Некоторым, горе специалистам кажется, что при таком варианте стыковки, дерево фиксируется только по направлению одного вектора, забывая при этом, что уже следующий венец будет удерживать конструкцию в строго перпендикулярной плоскости.

Двусторонний паз

Большинство же избушек изготавливались по принципу двустороннего паза. В этом варианте, на каждом брусе делалось по две зарубки в четверть дерева, а потому каждый венец фиксировался в двух направлениях. Но не в этом плюс.

Как показала практика, гораздо проще вырезать два паза в четверть толщины бруса, чем один в его половину. А это в свою очередь положительным образом влияет на скорость всего строительства.

Правда есть еще более надежное и витиеватое соединение в четыре четверти, где пазы отбираются на каждой грани, но на практике оно себя не оправдало. Мороки много, а пользы ничуть не больше чем у двух предыдущих вариантов.

Угловые соединения без остатка

И все же, как бы ни прочны были и красивы выше рассмотренные углы, в современном строительстве они применяются не часто. Уж больно выступающие венцы ограничивают варианты будущей фасадной отделки, а она вовсе не обязанная быть деревянной. Сегодня брусовый дом можно обшить хоть бы и керамогранитом. Никто и не догадается что под ним ель.

Встык

Самым простым из всех возможных вариантов является соединение встык. При таком ровно срезанный торец бруса подгонялся вплотную под его боковую грань, а чтобы стены не расползались, узел дополнительно еще можно было зафиксировать и металлическими скобами.

Все просто и понятно, вот только таким образом мастерить можно разве что сарай. Как угловые щели тут не конопать, как ни герметизируй, а промерзать они будут обязательно.

Как правильно крепить брус к свайному фундаменту. Крепление обвязки из бруса на ленточный фундамент

Стены из древесины (будь то оцилиндрованное бревно, брус и т.д.) очень непросто крепить на фундамент . Чтобы выполнить такую задачу, в качестве первого венца, который укладывается на фундамент, берут брус большей толщины.

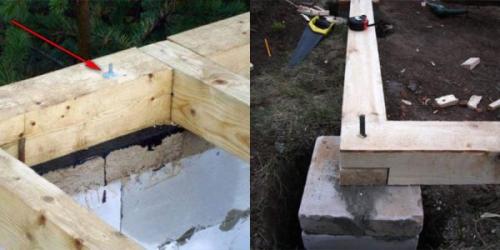

Для того чтобы прикрепить брус к фундаменту, используют анкеры.

Рис 2. Крепление обвязки анкерами к ленточному фундаменту с ростверком

Последовательность выполнения работ

Вам потребуются детали крепежа, возьмите с запасом.
Тщательно проверьте, насколько поверхность фундамента ровная. Для этого используйте строительный уровень. Если вдруг выявятся неровность свыше 10 мм, обязательно их ликвидируйте с помощью раствора. Неровности менее 10 мм можно подкорректировать дощечками, которые подкладывают под брусья.
Венец из бруса положите на рубероид с целью гидроизоляции.
Нижний венец обвязки – это брусья, которые сцепляются друг с другом одним из двух способов – «в лапу» или «в чашу».

Рис 3. Сцепка углов «в лапу»

Рис 4. Сцепка углов дома из бруса «в чашу»

В брусьях, которые укладываются на нижний венец, просверливают отверстия. Размер таких отверстий в диаметре немного шире, чем диаметр анкерных шпилек, которые ранее были установлены и забетонированы вверху фундамента.
Затем брусья с просверленными отверстиями укладывают на анкера. Далее устанавливают под них широкие шайбы, которые крепятся гайками. Когда углы нижних венцов соединяются друг с другом гвоздями или нагелями, в таких местах анкера можно не устанавливать.
Используя строительный уровень, определите точное расположение углов и диагоналей верхнего уровня обвязки. Если возникли неровности – обработайте их рубанком.
Как только завершена установка нижней обвязки, можно выполнять монтаж вертикальных направляющих для возведения каркаса.

Кстати, описанный способ проведения нижней обвязки актуален как для ленточного фундамента, так и для любого другого типа фундаментов, с небольшими поправками и техническими особенностями.

Как крепить брус в углах. Чем скреплять брус?

Изобилие крепежных элементов, которые могут применяться в строительстве, чтобы соединить между собой детали, поражает воображение. Однако если рассматривать их по отдельности, окажется, что все они придуманы для разных целей и не всегда рациональны в применении с определенным видом материалов. Неопытные строители приобретают крепеж по советам таких же некомпетентных продавцов-консультантов, уверяющих, что для деревянного бруса лучше взять покрепче и подлиней, из прочного металла.

Дерево – материал, применяющийся в строительстве веками, хорошо изученный, с ценными свойствами и серьезными недостатками. Деревянное строение, особенно из бревен или тщательно обработанного бруса правильных геометрических очертаний, может простоять десятилетия без видимых изменений.

Однако многое в длительной эксплуатации решает именно использование соответствующих крепежных материалов. Специалисты уверены, что к выбору соединительных приспособлений нужно подходить ответственнее, чем к качественным характеристикам используемого основного материала.

На строительных рынках и в супермаркетах предлагают много различных вариантов.

Металлические нагели – прокатное изделие, нарезка из рифленой арматуры. Они применяются для прочного закрепления сруба, венцов нижней части строения. Применение нагеля призвано предотвратить деформацию основания. Присущая им прочность дает видимо надежную длительность строения. Однако эксперты уверены, что рифленая поверхность вызывает деформацию естественной древесной структуры, еще одним аргументом против, является подверженность металла коррозии, но с этим можно поспорить, поскольку нагели можно приобрести и с антикоррозийным покрытием. Поэтому основной довод против нагелей – несовместимость дерева и металла, их абсолютно разные структуры и свойства, восприимчивость к внешним воздействиям климата и погоды.

Деревянные нагели – отличное решение, поскольку производятся тоже из древесины, но твердых пород. Самые востребованные делают из березы, которая по прочности практически не уступает металлическим изделиям, выполняют те же функции. Их популярность объясняется и демократичной стоимостью, а также двумя вариантами изготовления – круглым и квадратным. Первые считаются простыми, поскольку легче подготовить круглые отверстия, но более крепким соединением признано с использованием квадратных нагелей.

Надежным средством крепления деревянного бруса считается пружинный узел с красноречивым названием «сила». Это функциональный комплект из болта, с нанесенной резьбой, и пружины стандартной длины в 25 сантиметров. Несомненное преимущество материала изделия (используются только прочные сплавы, которые не подвержены коррозии) – они не деформируют древесину и выдерживают огромную нагрузку. Благодаря этим особенностям нет необходимости в применении большого количества (на 1 брус уходит максимум четыре элемента).

Эксперты уверены, что использование гвоздей привычного вида – большая ошибка при строительстве дома из бруса. Они быстро ржавеют и оказываются неспособными выдерживать требуемую нагрузку. Не советуют брать и металлические скобы. Единственный вариант, который не встречает критики – это бесшляпные гвозди с диаметром в 6 мм.

Мнение экспертов однозначно склоняется в пользу пружинных узлов или нагелей из березы. Однако эти крепежные элементы хороши на простых стыках, без особенной сложности конструктивных элементов. На самом деле мастера без опыта работы сталкиваются со сложностями, которые кажутся неразрешимыми.

Но у каждой проблемы есть свое особенное разрешение – вековой опыт, смекалка мастера давно помогли найти способ решения даже самой сложной задачи в строительстве из дерева.

Соединение бруса в полдерева. Секреты изготовления рамных соединений вполдерева

Врубка вполдерева – простой и надежный способ соединить две одинаковые детали под прямым углом. Этот метод пригодится при создании угловых, крестовых и Т-образных соединений. Сделав разметку и выбрав в каждой детали половину материала по толщине, вы получите аккуратное и прочное соединение, которое станет незаменимым при сборке рам и конструкций из бруса.

Врубку вполдерева производят разными способами: с использованием фрезера, циркулярной или ленточной пилы. Мы же расскажем, как создавать идеально плотные соединения, используя классический набор ручных инструментов.

Читайте по теме:

Все о столярных стамесках: виды, характеристики, тонкости выбора

ИНСТРУМЕНТЫ

столярный угольник;
разметочный рейсмус;
карандаш или разметочный нож;
обушковая пила;
широкая столярная стамеска.

Угловые соединения вполдерева своими руками

Угловая врубка вполдерева (внахлестку) – наиболее распространенный тип рамного соединения. Его логика предельно проста: на концах обеих деталей вырезают углубления (фальцы) по ширине ответной детали. Фальц образует грань и заплечик – они должны быть идеально ровными и строго перпендикулярны друг другу. В качественном соединении поверхности обеих деталей плотно подогнаны и образуют стык без малейших зазоров.

О методах точной подгонки столярных соединений вы можете почитать в статье , посвященной данной теме.

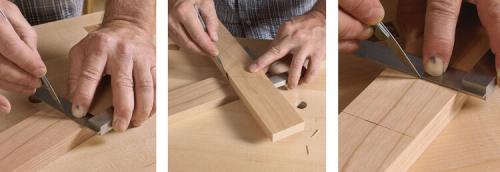

Разметка соединения

Создайте разметку под выборку фальца. Для этого используйте столярный угольник, рейсмус и разметочный нож.

Отмерьте длину грани по ширине сопрягаемой детали. Прочертите линии разметки на кромках. Установите рейсмус на половину толщины детали и сделайте боковую разметку.

Совет! Создавая столярные соединения своими руками, вместо карандаша используйте острый разметочный нож. Он обеспечит высокую точность разметки и отсутствие следов на готовой детали. При этом углубленная линия станет удобной стартовой позицией для стамески или обушковой пилы.

Вырезание фальца

Используя обушковую пилу, отпилите отходную часть на каждой детали, аккуратно следуя по разметке без сильных нажимов и рывков.

Зачистка соединения

При помощи широкой стамески зачистите грань и заплечик, добившись максимально плотного прилегания деталей.

Т-образное (тавровое) соединение

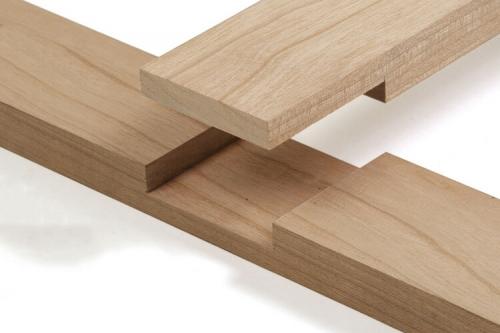

Тавровое соединение внахлестку – это еще одна вариация запила вполдерева, которое широко используют при создании рамных конструкций. В этом случае конец одной детали примыкает к середине второй. На первой вырезают фальц (по аналогичной схеме, как в угловом соединении), а на второй посадочный паз. Ниже предложена одна из схем его создания такого паза вручную.

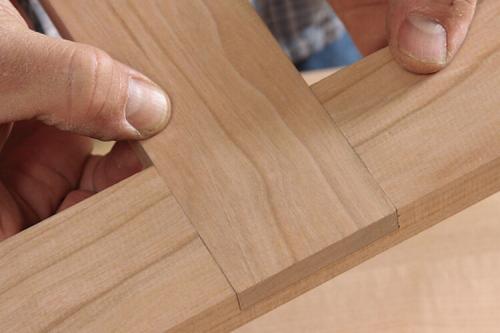

Сделайте разметку на лицевой стороне, ориентируясь на ширину ответной детали.

Используя рейсмус и угольник, нанесите разметку на кромках.

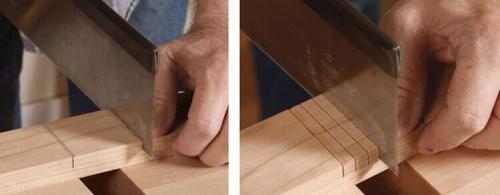

Сделайте пропилы в отходной части. Они облегчат последующую выборку стамеской.

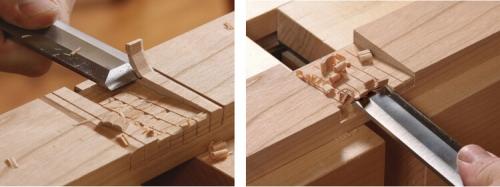

Широкой столярной стамеской снимите отход. Снимайте послойно, двигаясь от центра к краям.

Выполните зачистку паза. Грань и заплечики должны быть идеально ровными и сходиться строго под прямым углом. Это обеспечит максимально плотное прилегание деталей.

К вопросу о фиксации

Столярные соединения вполдерева не имеют механической связи, поэтому их закрепляют при помощи склейки. О том, как правильно склеивать дерево и выбирать подходящий клей мы подробно поговорили в предыдущих материалах.

На время высыхания конструкция должна быть зафиксирована струбцинами. Ставя зажимы, убедитесь, что их давление распределяется равномерно. Неправильно установленная струбцина может деформировать детали или нарушить подгонку соединения.

В отличие от рамных конструкций бревна или брус укрепляют по другой технологии. В этом случае для фиксации соединения используют шурупы, шканты или нагели.

Как соединить три бруса в углу. Как правильно класть брус

Пиломатериал имеет квадратное или прямоугольное сечение, поэтому соединения прочные. Он состыковывается гораздо проще, чем оцилиндрованное бревно. Брус легко размечать, выпиливать в нем пазы.

Во время укладки строительного материала при строительстве дома из бруса своими руками следует большое внимание уделить его креплению по углам и по длине. Недостаточно прочно зафиксированный брус может переворачиваться.

Крепить соединяемые детали из дерева гвоздями не рекомендуется. От повышенной влажности древесины гвозди могут заржаветь и разрушиться.

Поэтому вместо металлических гвоздей применяются деревянные. Они называются нагелями. Лучше из березы. Можно использовать черенки и напилить их в нужный размер по длине. Их вбивают вертикально через каждые 1,5-2 м в заранее подготовленные отверстия. Диаметр нагелей ориентировочно 20 мм. Сверлить под них отверстия надо на пару миллиметров больше, чтобы свободно забивались и не препятствовали дальнейшей усадке стен.

Березовые нагели

На фундамент обязательно укладывают гидроизоляцию. Это могут быть два листа рубероида или гидроизоляционная мембрана. Можно комбинировать материалы: сначала нанести обмазочный слой, а затем положить рулонный.

Брус и нагели обрабатывают антисептическими средствами и антипиренами. Перед укладкой венцов убирают бракованные пиломатериалы. Подготавливают крепеж.

Укладывают первый венец. Чтобы добиться идеально горизонтального расположения первого венца, под брус ставят деревянные подкладки и выравнивают его с помощью строительного уровня. Затем фиксируют первый венец анкерами. Угловое соединение в первом ряду на шпонке, а с внутренней стороны дома используют металлические уголки.

Источник: https://bani-iz-brusa.postroivsesam.info/stati/ukladka-brusa-svoimi-rukami-osnovnaya-tehnologiya-ukladki

Как крепить брус к фундаменту

Крепление бруса к фундаменту

Любое здание, которое строится из бруса, независимо от назначения, включает в процесс постройки его крепление к фундаменту. Процедура сложная, требует затрат труда, наличие квалификации и опыта. В зависимости от того как будет прикреплён первый венец сооружения определяется его срок службы. Поэтому крепление бруса к фундаменту очень важный, и ответственный этап.

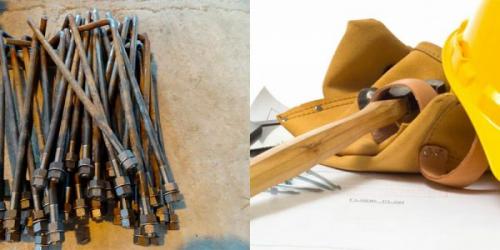

Инструменты и материалы

Любые строительные работы невозможно выполнить без помощи инструментов и материалов. Чтобы монтировать брус к фундаменту понадобятся следующие компоненты:

Уровень
Цемент
Песок
Антисептический раствор
Рубероид
Брус
Анкерные шпильки

Материалы и инструменты

Брус устанавливается на фундамент, которому уже больше недели.

Способы крепления

Как крепить брус к фундаменту интересует многих, особенно тех, кто решил самостоятельно построить дом или здание другого функционирования.

Существуют две основные технологии крепления бруса, выбор зависит от типа фундамента постройки.

Способы крепления:

Жесткий. Такой вид основывается на закреплении бруса специальными хомутами или болтами к основанию. Результат всегда один, надёжная, неподвижная конструкция.
Накладного типа. Этот метод не имеет закрепительных элементов между брусом и фундаментом. Надежность здания основывается на весе постройки в целом, который крепит нижний венец.

Из двух перечисленных способов первый надёжнее, но чаще применяется второй из-за простоты его выполнения.

Крепление бруса на ленточном или плитном основании

Если в возводившемся здании основание плитного типа , перед работой по закреплению необходимо произвести подготовку:

Первым делом просверлить отверстия в плите на расстоянии 50 см друг от друга.
В проделанные отверстия нужно вставить анкерные болты с контргайками.
Проделать аналогичные дырки в брусе, на том же расстоянии что в плите.

Важно: подготовку для закрепления бруса нужно производить в одно время с заливкой фундамента.

Прежде чем привинчивать брус к основанию, необходимо:

проверить его уровнем на плоскость
осуществить гидроизоляцию основания рубероидом
на болты установить брус, и закрепить контргайками

Более подробно процесс крепления выглядит следующим образом:

В верхний слой залитого фундамента вставить болты с загнутыми концами или конусовидной формы на расстоянии полметра, оставить застывать
В брусе просверлить в нужных местах дыры под шпильки, которые находятся на болтах
Уровнем проверить ровность основания, если имеются ямки или бугры устранить
Положить слой рубероида, который не должен длительное время находится открытым, поэтому на него монтировать брус с помощью шпилек
Угловые балки соединить лучше всего металлическими уголками на саморезы
В результате на шпильки одеть шайбы, и зажать контрагайками, которые закручиваются одновременно по всей длине бруса, чтобы не возникло перекосов

К ленточному фундаменту брус крепят аналогично как к плитному, отличие лишь в том, что не нужно ввинчивать болты, брус прикручивается дюбелями, а каркас венца необходимо заранее собрать.

Крепление к свайному фундаменту

Если выбор при строительстве пал на свайный фундамент , а стены планируются из бруса, то фронт работ отличается от предыдущих.

Крепление к сваям осуществляется следующим образом:

Крепим брус к свайному фундаменту

По бокам на сваях имеются отверстия, в которые вставляются П-образные оголовки.
Из бруса отрезаются заготовки.
В оголовок вставляется брус, и фиксируется крепежным элементом.
Оголовок крепится на сваю, брус налаживается по линии свай, под него подтыкаются угловые скобы, и они привариваются.
Бревно на время снимается, и по периметру привариваются на скобы оставшиеся оголовки.
В заключении брусья вставляются в скобы, и через имеющиеся отверстия в оголовках привинчиваются к основе.

Важно: чтобы избежать соприкосновения металла с древесиной, между ними укладывается рубероид.

Если во время монтажа бруса к фундаменту будет использоваться способ накладного типа, необходимо брать Т-образные оголовки.

После установки бревен первого венца можно приступать к возведению стен, главное чтобы брусья венца были высохшие, иначе в процессе высыхания произойдёт деформация здания.

Совет: Установленный брус после сушки нужно обработать антисептическими средствами.

Крепление на винтовой фундамент

Строительство здания на винтовом фундаменте не займёт много времени, крепление материала к нему самое простое. Крепление бруса к винтовому фундаменту не требует особой квалификации, а опыт работы может быть минимальным.

Прежде чем приступить к работе измеряется ширина постройки, и производится проверка уровнем на плоскость поверхности.

На брус, подготовленный для первого венца, наносится антисептическое средство, и его оставляют до высыхания. Время сушки указано в инструкции пользования средством.
