Довольно часто в поисках подрядчика на строительство дома или бани мы сталкиваемся с такими понятиями как цена за 1м3бревна (ОЦБ) или просто с фактической стоимостью сруба. Хотелось бы разобраться! Из чего складывается кубатура сруба? Как рассчитывается стоимость сруба и из чего она складывается?

Для того чтобы самостоятельно рассчитать объем бревен в срубе необходимо, отталкиваясь от заданных параметров (осевых размеров и высоты), высчитать кол-во погонных метров бревен в срубе. Самый простой способ умножить длину в погонных метрах в одном венце на количество венцов сруба.

Расчет количества венцов в зависимости от заданной высоты сруба.

Для расчета нужного количества венцов необходимо знать рабочую высоту оцилиндрованного бревна. Рабочая высота бревна напрямую зависит от ширины паза. Ниже мы приводим таблицу для стандартного паза.

Таблица рабочей высоты бревен (Н оцб):

Разделив заданную высоту сруба на рабочую высоту бревна, мы получим количество необходимых венцов.

Давайте рассчитаем объем бревен в срубе 6х9:

Например, нам нужно высчитать, сколько венцов в срубе высотой 3 метра для бревна диаметром 220 мм.

Считаем:

3000мм/191мм=15,71 – следовательно, для заданной высоты нам необходимо 16 венцов.

Исходя из чертежа сруба, высчитываем количество погонных метров одного венца (учитывая выступы – зауголки)

В данном примере длина одного венца составляет 9+9+6+6+6=42 м.п. Следовательно, всего погонных метров в этом срубе 42х16=672. Далее нужно учесть и прибавить половинки первого венца (нулевой венец) – они необходимы для смещения рядности в венцах. Половинок у нас получилось 3х6=18 погонных метров. Так как из одного целого бревна получается 2 половинки, делим 18 на 2 и получаем 9 м.п. бревен в половинках. Итак, у нас получилось 681 п.м., но это без учета проемов. За минусом погонных метров в проемах получается 546 м.п.

Далее рассчитываем объем оцилиндрованного бревна в срубе по формуле π*r^2*l (где π=3,14; r-радиус бревна; l-длинна или кол-во погонных метров в срубе) 3,14х0,11х,011х546=20,75 м3

Итого в данном срубе получилось 20,75 м3 чистого объема ОЦБ. И последнее что нужно учесть при расчете сруба – это неликвидные обрезки и потери при распиловке деталей домокомплекта.

Они могут составить от 3 до 7 процентов. Соответственно, зачетная кубатура данного сруба составит примерно 22 м3.

При стоимости одного кубического метра оцилиндрованного бревна в домокомплекте 8 500 рублей, цена этого сруба составит 187 000 рублей.

Надеемся, данная статья будет полезна Вам в Ваших расчетах! Удачи Вам в Ваших начинаниях!

Объем бревна формула. Как посчитать кубатуру 6 метровых бревен

Пиломатериалы принято измерять кубами, то есть таким количеством леса, которое помещается в 1 куб. Собравшись,или просто беседку необходимо знать кубатуру бруса, нужного для строительства.

Будь то брус, кругляк или оцилиндрованное бревно. В этой статье мы дадим вам 2 проверенных способа, таблицу для расчета и онлайн калькулятор.

Для чего нужен расчет кубатуры бруса

Расчет кубатуры бревна на дом очень важный и нужный процесс.

• Во первых, зная объем материала вы сможете рассчитать стоимость будущей постройки. Ведь стоимость продажи и покупки ведется тоже в кубах. Очень редко брус продается по штучно.
• Во вторых, чтобы доставить лес до объекта нужен транспорт, который вмещает определенное количество кубов. Это поможет вам не ошибиться с выбором автомобиля.
• В третьих, вы точно будете знать какое место отвести на хранение бруса пока не началось строительство. И сможете разместить его на своем участке так, что бы он не мешал вести остальные работы.

Как точковать лес

Точковка круглого леса нужна для определения количества бревен. Это способ сокращает время подсчета леса разного диаметра.

Каждая точка на рисунке, также как и линии соединяющие их соответствуют одному бревну определенного диаметра. Если стволы одного диаметра, то на них просто ставят точку или черту на торце.

Параллельно рисуя квадрат из точек на листке бумаги, то есть точкуют.

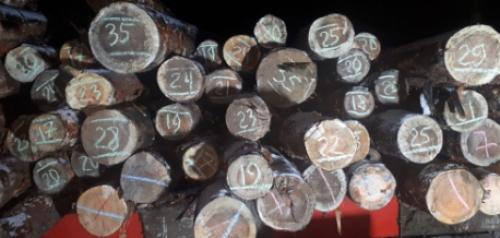

Раньше лесник мог даже ставить собственное клеймо, теперь это может быть диаметр бревна или определенный цвет маркера.

Что и означает точкование. Один такой квадрат из точек и соединенных между ними линий обозначает количественно десять бревен. Размер которых обычно равен 6 метров.

• Каждая точка, это ствол. Они ставятся по углам воображаемого квадрата.
• Каждая линия, соединяющая эти точки, еще четыре ствола.
• А две лини образующие диагонали квадрата, это еще два бревна.

Как посчитать объем одного бревна по диаметру

Что бы вычислить объем круглого леса, мало знать только его количество. Нужно знать и объем одно бруса, который тоже измеряется в кубических метрах (кубометрах).

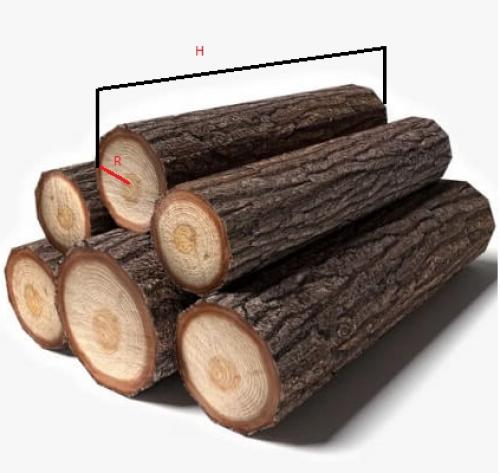

Рассчитывается он по формуле измерения объема цилиндра (V=π·R²·H). Где V -объем, π -3,14 (постоянная величина), R ² -радиус, а H-высота, в нашем случае длина.

Конечно с помощью этой формулы точно можно посчитать только объем оцилиндровки. Оцилиндровка-это бревно, которое после механической обработки имеет один диаметр по всей длине.

Измерить кубатуру обычного кругляка (спиленное дерево с удаленными сучками и без тонкой верхней части) немного сложнее. Его объем можно узнать по формуле объема усеченного конуса (V=⅓πH(R₁²+R₁R₂+R₂²)).

В этой формуле все значения те же, только добавилось R₂-радиус второго конца-вершины. Зная эти параметры вы можете рассчитать объем одного круглого бревна.

Как рассчитать куб леса по формуле расчета кубатуры бревна

Это самый точный, но более долгий способ узнать кубатуру круглого леса. Но зная количество бревен и объем каждого из них можно легко посчитать общий объем. Для этого их нужно перемножить между собой.

Например, 25 бревен, каждое объемом 0,3 куба в сумме дадут 7,5 кубов леса. (25*0,3=7,5 м³). Исходя из этой формулы можно посчитать и количество заготовок. Это нужно, когда вам известен лишь общий объем бруса на дом и диаметр бревна.

Как рассчитать кубатуру бревна простым (бытовым) способом

Этот способ менее точен, но помогает сделать подсчет быстрее. Его суть в том, что если сложить бревна штабелем, то как высчитать кубатуру вместе с пустотами.

Считается, что пустоты образовавшиеся между бревнами занимают 20 % от общего объема. Соответственно коэффициент погрешности составляет 0,8.

Пример

Длина сарая для хранения бруса равна 3 метра, ширина 2,5 метра, а высота-3 метра. Перемножаем эти значения и получаем объем сарая, далее умножаем на коэффициент 0,8 и получаем 18 м³. То есть 3*2,5*3*0,8=18, это и есть кубатура леса, которая поместится в сарай.

Калькулятор кубатуры круглого леса

Конечно в наше время давно есть калькулятор, с помощью которого вычисляют кубатуру бруса. Он значительно упрощает и ускоряет процесс вычисления объема. С помощью него, зная общий объем леса, можно высчитать объем одного бревна или сколько бревен в одном кубе. И сколько кубов бруса понадобится на дом.

Кубатурник круглого леса-таблица

Кубатурник оцилиндрованного бревна можно легко определить с помощью таблицы. Эта таблица давно была выверена и доступна для общего пользования.

Кубатурник оцилиндрованного бревна. Вычисляем количество оцилиндрованного бревна

Итак, для определения кубатуры оцилиндрованного бревна, таблица 1 предоставляет исходные данные:

где:

• D — диаметр бревна, мм.
• B — ширина паза, мм.
• L — потребное количество погонных метров бревна на 1 м2 стены сруба, п.м.
• V — объем бревен необходимый на 1 м2 сруба, м3.

Из всего этого, зная диаметр бревен, например 240 мм, и ширину паза – 120 мм. можно посчитать необходимое количество кубов и погонных метров. Так, для дома 10х10 м и высотой 3 м площадь стен составляет – 4 (к-во стен) х10х10х3 = 1200 м2. Далее, по данным таблицы 1. определяем сколько нужно оцилиндрованных бревен на дом: 1200х4,79=5748 п. м.

При стандартной длине бревна 6 м получаем 958 бревен. Естественно, эти данные примерны, и необходим разумный запас. Таким же образом, по данным табл. 1. определяем и примерный объем оцилиндрованных бревен:
1200х0,217=260,4 м3.

Это необходимо для совершения закупок, т. к. цена обычно указывается за куб.

Рабочая высота оцилиндрованного бревна. Расчет количества венцов в зависимости от заданной высоты сруба.

Для расчета нужного количества венцов необходимо знать рабочую высоту оцилиндрованного бревна. Рабочая высота бревна напрямую

зависит от ширины паза. Ниже мы приводим таблицу для стандартного паза.

Таблица рабочей высоты бревен (Н оцб):

Разделив заданную высоту сруба на рабочую высоту бревна, мы получим количество необходимых венцов.

Считаем:

3000мм/191мм=15,71 — следовательно, для заданной высоты нам необходимо 16 венцов.

Исходя из чертежа сруба, высчитываем количество погонных метров одного венца (учитывая выступы — зауголки)

В данном примере длина одного венца составляет 9+9+6+6+6=42 м.п. Следовательно, всего погонных метров в этом срубе 42х16=672. Далее нужно учесть и прибавить половинки первого венца (нулевой венец) — они необходимы

для смещения рядности в венцах. Половинок у нас получилось 3х6=18 погонных метров. Так как из одного целого бревна получается 2 половинки, делим 18 на 2 и получаем 9 м.п. бревен в половинках. Итак, у нас получилось 681 п.м., но это без учета проемов. За минусом погонных метров в проемах получается 546 м.п.

Итого в данном срубе получилось 20,75 м3 чистого объема ОЦБ. И последнее что нужно учесть при расчете сруба — это неликвидные обрезки и потери при распиловке деталей домокомплекта.

Они могут составить от 3 до 7 процентов. Соответственно, зачетная кубатура данного сруба составит примерно 22 м3.

При стоимости одного кубического метра оцилиндрованного бревна в домокомплекте 8 500 рублей, цена этого сруба составит 187 000 рублей.

Надеемся, данная статья будет полезна Вам в Ваших расчетах! Удачи Вам в Ваших начинаниях!

Оцилиндрованное бревно имеет форму правильного цилиндра. Соответственно, для того чтобы выполнить расчет кубатуры оцилиндрованного бревна нужно использовать формулу для определения объема цилиндра. Общий вид формулы для определения объема цилиндра V: V= 3,14 x R2 x L, где — 3,14 – постоянное число пи, равное отношению длины любой окружности к ее диаметру; — R – радиус цилиндра, в нашем случае бревна. Чтобы узнать радиус, измеряют диаметр и делят его на число 2; — L – длина цилиндра (или бревна); При расчетах все значения длины должны быть выражены в метрах. Если диаметр задан в сантиметрах, то его нужно разделить на 100, а если в миллиметрах — то на 1000. Если бревен несколько, то полученный результат умножается на количество бревен. Пример. Выполнить расчет кубатуры оцилиндрованного бревна

, если известно, что длина бревен равна 6 м, а их диаметр – 220 мм. Всего имеется 20 бревен. Расчет. Сначала переводим миллиметры в метры: 220 мм = 0,22 м. Определяем радиус бревна: R = D/2 = 0,22 м /2 = 0,11 м. С учетом того, что возведение в квадрат равносильно умножению числа на себя, после подстановки формула для расчета объема одного бревна примет вид: V1 = 3,14 x 0,11 м x 0,11 м x 6 м = 0,22796 м? Суммарный объем двадцати бревен: V = 0,22796 м? х 20 = 4,56 м? Часто нужно выполнить обратную задачу – рассчитать, сколько брусьев известного диаметра и длины содержится в одном кубическом метре. Для решения этой задачи нужно сначала рассчитать объем одного бруса и разделить 1 м? на полученный объем. Пример. Определить, сколько брусьев диаметром 200 мм и длиной 6 м содержится в одном кубическом метре. Расчет. Определяем радиус бревна: R = D/2 = 0,2 м / 2 = 0,1 м Объем одного бревна: V1 = 3,14 x 0,1 м x 0,1 м x 6 м = 0,1884 м? Число бревен N = 1 м?/0,1884 м? = 5,3. Если известно число бревен, то можно определить и их общую длину: 5,3 м х 6 = 31,8 м. Нужно заметить, что объем брусьев зависит не просто от радиуса, а от его квадрата. Именно этим объясняется то, что при сравнительно небольших изменениях радиуса объем брусьев изменяется значительно.

Калькулятор бревна. Особенности расчета кубатуры круглого леса:

Данный калькулятор круглого леса, избавит вас от рутины пользования таблицами и сложных форм вычисления. Одной из серьезных проблем при расчете леса – кругляка является разное сечение бревна. И как бы вы хорошо не ориентировались в таблицах расчета кубатуры, при монотонном и скрупулёзном, однотипном повторении действий легко допустить ошибку.

Для ручного вычисления кубатуры существуют несколько способов:

• Вычисление объема каждой единицы пиломатериала;
• Метод складирования и вычисления объема;
• Вычисление по плотности древесины.

Самым надежным является, конечно же, первый метод из представленных. Когда высчитывается объем каждого бревна. Но этот способ хоть и точный, но очень долгий. Нечестные на руку продавцы кругляка очень рады, когда у клиента уже начинают двоиться перед глазами, табличные значения.

Второй метод предполагает, что бревна занимают некое пространство, учитывается тот факт, что между бревнами существуют пустоты, от объема этого пространства отнимают 20 процентов, таким образом, получая объем кругляка. Данные полученные таким образом не совсем точные, ведь бревна могут быть уложены неаккуратно, тогда и пустот между ними значительно больше.

Третий из вышеперечисленных способов имеет очень усредненный и не точный расчет кубатуры круглого леса, так как плотность одного и того же леса может сильно отличаться друг от друга и зависит от степени зрелости, влажности и других естественных факторов.
