Как построить столбчатый фундамент для бани своими руками. Конструкция столбчатого фундамента

Как построить столбчатый фундамент для бани своими руками. Конструкция столбчатого фундамента

Какой бы материал для строительства столбчатого фундамента ни был выбран, строится такой фундамент примерно по одной схеме – выкапывается яма нужной глубины, заполняется на 15-20 см песком, который уплотняется с проливанием водой, после чего устанавливается столбчатая конструкция из блоков, кирпича или трубы, заполняемой бетонной смесью.
Снаружи каждый такой столб тщательно гидроизолируется с помощью современных гидроизоляционных материалов – рубероида и битумной мастики.
Если вы предпочли столбчатые фундаменты из деревянных столбов, то кроме гидроизоляции их следует дополнительно защитить, пропитав антисептическим раствором.
Столбчатые фундаменты обязательно устанавливают в углах сруба, на пересечении внутренних стен, а также под наружными и внутренними стенами через 1,5-2 метра.
Устройство мелкозаглубленного столбчатого фундамента показано на рисунке ниже. Как видно из схемы, мелкозаглубленный фундамент может выполняться как из кирпича, так и из монолитного бетона.

Столбчатые малозаглубленные фундаменты с сужающимися стенками: а — кирпичная кладка; б — монолитный бетон;

1 — песчаная подушка ; 2 — слой толя; 3 — столбчатый кирпичный фундамент; 4 — оклеечная гидроизоляция; 5 — сборный железобетонный ростверк; 6 — насыпной уплотненный грунт; 7 — бетонная подготовка; 8 — кирпичный столбик; 9 — бетонный фундамент; 10 — монолитный железобетонный пояс; 11 — железобетонная плита перекрытия; 12 — плитный утеплитель
Если вы определили, что вам необходим заглубленный столбчатый фундамент, то его можно выполнить из монолитного бетона, заливаемого в асбестоцементную трубу, в которую предварительно вставляют армирующий каркас. Также заглубленные столбчатые фундаменты могут выполняться из сборных бетонных блоков. Под такой фундамент также выполняется подготовка из песка.
Схема столбчатого фундамента из блоков, заглубленного ниже глубины промерзания, показана ниже:

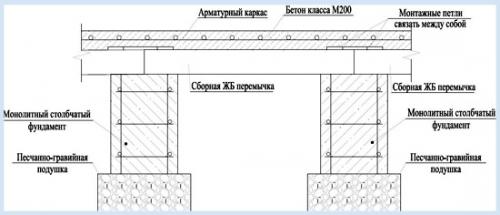

В некоторых случаях следует выполнять столбчатые фундаменты с ростверком – железобетонным поясом, соединяющим столбчатые фундаменты сверху. Чаще всего ростверк выполняется для равномерного распределения нагрузки от кирпичного здания на фундамент.

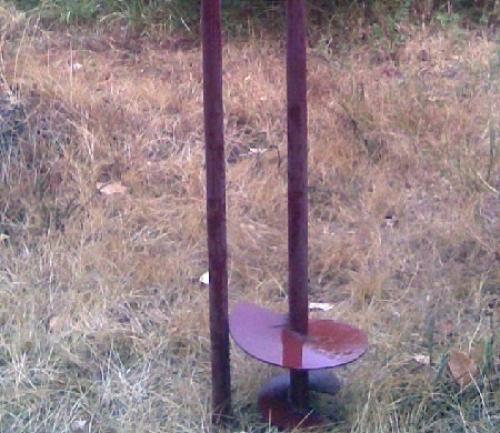

Штыревой фундамент своими руками. ПОДГОТОВКА ЯМ ПОД СТОЛБЫ

Это важный этап возведения фундамента. От правильности подбора глубины ям зависит качество будущего фундамента. Если ямы будут слишком мелкие, то в период промерзания грунта, он может вытолкать столбы, что повредит строение, опирающееся на фундамент.Глубоко выкопанные ямы приведут к необоснованному перерасходу строительного материала и удорожанию фундамента.Сейчас не составляет труда узнать физический состав грунта и глубину его промерзания в любом районе строительства. Достаточно сделать запрос в интернете, и он выдаст все необходимые данные по интересующему вопросу.Если по каким-то причинам нет интернета, нужно доехать до ближайшей гидрометеостанции и попросить у них карту состава грунта и глубину промерзания почвы в нужном районе.В средних районах России глубина промерзания земли не превышает 1,2 метра. Следовательно, для того чтобы построить точечный фундамент своими руками, нужны ямы глубиной 1,5 метра.Для ускорения и простоты исполнения, ямы бурят буром, диаметром равному диаметру труб. Бур без труда можно изготовить своими руками из металла, толщиной 2 миллиметра. Для этого из листа железа вырезают круг, диаметром 20 сантиметров. В нем в центре делается отверстие. Круг с одной стороны разрезается до середины. Края круга изгибаются под углом 35 – 40 градусов и приваривается к металлической трубе, диаметром 22 миллиметра. Бур готов.Отверстия сверлятся под каждый угол здания и в местах соединения внутренних стен с наружными. Если здание большое по размерам, 10 и более метров в длину, свыше 8 метров в ширину, ямы распределяют равномерно, с расстоянием до 2 метров, друг от друга.На дно подготовленных ям засыпается слой гравия, толщиной 5 сантиметров, и слой песка, такой же толщины. Подушка утрамбовывается. Ямы под столбы готовы.

Бюджетный фундамент для бани. Виды фундаментов для бань

Строительство бань в любой точке РФ от 4 недель с гарантией 3 года

Самая большая в РФ база готовых проектов

Решения 3 в 1: гостевой дом, баня, зона барбекю

Звоните сами или оставьте заявку:

Более 1500 объектов

Более 8 лет на рынке

Более 437 дизайн-проектов

Строительство бань в любой точки РФ от 3 недель с гарантией 3 года

Самая большая в РФ база готовых проектов

Решения 3 в 1: гостевой дом,
баня, зона барбекю

Звоните сами или оставьте заявку:

8 (800) 301-93-18

Более 1500 объектов

Более 8 лет на рынке

Более 437 дизайн-проектов

Зачем нужно делать геологию и геодезию?

Без фундамента баню не построить. Качественное основание — важный фактор, который будет влиять как на конечную стоимость постройки, так и на срок службы вашего строения.

Выбор фундамента напрямую зависит не только от типа будущей постройки, но также и от вида грунта, на котором вы планируете построить вашу баню. Поэтому в первую очередь нужно провести исследование почвы вашего участка (исключения составляют небольшие каркасные и модульные бани, которые зачастую устанавливают на столбчатый фундамент).

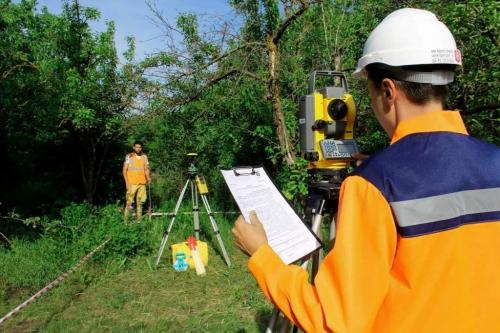

Рис.1 - Геодезические и геологические исследования почвы участка

До подготовки проектной документации будущей бани специалисты:

• анализируют рельеф участка, грунт;
• изучают их особенности и структуру;
• в лаборатории прогнозируют риски повреждения объекта (через природные явления);
• определяют условия для комплекса строительных работ.

Заказать геологию участка можно только у представителей компаний с лицензией и разрешительными документами. Результаты комплекса работ будут использованы на следующем этапе строительства.

Срок исследования до 20 дней, но обычно хватает 5-7 дней (зависит от особенностей земли, сложности работ).

После геологических изысканий вы получите сведения от специалистов о следующих аспектах:

1. О содержимом почвы — для исключения деформации здания
2. О расположении грунтовых вод на участке (если имеются)
3. О рельефе
4. О пригодности воды для питья

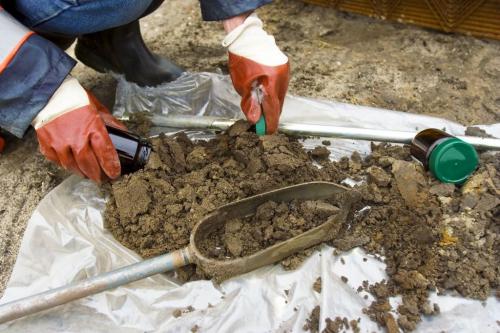

Рис.2 - Анализ почвы перед заложением фундамента

Также в отчете вам должны предоставить информацию о:

• Осадках (их график) и грунте
• Взаимосвязи плотности и увлажнения почвы
• Типе подходящего фундамента и на какую глубину его нужно закладывать

Можно ли обойтись без геологических изысканий?

Данные о геологии участка потребуются не только архитекторам при заказе проекта, но и для обустройства систем канализации и дренажа.

А что, если начнут заливаться трубы, например, зимой?

Это неизбежно приведёт к их промерзанию и прорыву коммуникационных сетей. Риск появления оползней и степени опасности прописываются в отчёте.

В воде могут быть вредные примеси — для питья и даже для полива растений. Так что не исключаем диагностику!

Какие типы фундаментов бывают и для каких конструкций они подходят

Столбчатый фундамент

Это система столбов, заглубленная в грунт, которая может скрепляться ростверком или черновым полом строения.

Опоры-столбы устанавливаются в местах повышенной нагрузки:

• под углами здания;
• в местах пересечения стен;
• вдоль несущих стен.

Следующие здания строят на этом фундаменте:

• легкие каркасные и дачные домики;
• небольшие бани (бани-бытовки, бани-бочки);
• гаражи;
• террасы и времянки;
• летние кухни.

Плюсы опорно-столбчатого основания:

• Низкая цена;
• Быстрое строительство;
• Возведение без использования габаритной спецтехники;
• Применимо на замерзших, твердых грунтах;
• Не нужно проводить тепло- и гидроизоляцию подземной части здания;
• Возможность соорудить здание в труднодоступных местах и на узких участках;
• Не нужен погрузчик.

Минусы опорного фундамента:

• Невозможно применять при строительстве домов из тяжелых материалов (кирпича, камня, бетона);
• Склонность конструкции к горизонтальному перемещению (может сдвинуться 1 столб или сразу несколько);
• Не подходит для постройки подвала, цокольного этажа.

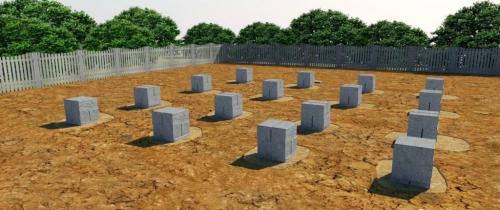

Рис.3 - Столбчатый фундамент

Свайный фундамент и его виды

Сваи могут быть металлическими, железобетонными, сборными (буронабивными).

Плюсы свайного фундамента:

• Прочность опоры
• Долговечность
• Бюджетный вариант — невысокая цена
• Винтовые сваи при необходимости извлекаются, их возможно снова использовать в другом месте.

Минусы:

• Не подходят для высоких тяжелых построек из бетона, а также для определённых типов грунтов (скальных пород, например);

Важно: глубина фундамента должна быть не меньше 150 см. Иначе зимой конструкция будет поднята наверх, а весной и летом, наоборот, проседать.

Строительство бань в любой точке РФ от 4 недель с гарантией 3 года

Звоните сами или оставьте заявку: (8 800) 301-93-18

Без фундамента баню не построить.

Качественное основание — важный фактор, который будет влиять как на конечную стоимость постройки, так и на срок службы вашего строения.

Выбор фундамента

Выбор фундамента напрямую зависит не только от типа будущей постройки, но также и от вида грунта, на котором вы планируете построить вашу баню.

В первую очередь нужно провести исследование почвы вашего участка (исключения составляют небольшие каркасные и модульные бани, которые зачастую устанавливают на столбчатый фундамент).

Геологические изыскания

Заказать геологию участка можно только у представителей компаний с лицензией и разрешительными документами.

Результаты комплекса работ будут использованы на следующем этапе строительства.

Срок исследования до 20 дней, но обычно хватает 5-7 дней (зависит от особенностей земли, сложности работ).

Отчет о геологических изысканиях

В отчете вам должны предоставить информацию о:

• геологических условиях участка;
• рисках оползней и степени опасности;
• даных о геологии участка;

Данные о геологии участка потребуются не только архитекторам при заказе проекта, но и для обустройства систем канализации и дренажа.

Примеры рисков

А что, если начнут заливаться трубы, например, зимой?

Это неизбежно приведёт к их промерзанию и прорыву коммуникационных сетей.

Риск появления оползней и степени опасности прописываются в отчёте.

Каркасная баня на столбчатом фундаменте. От чего зависит выбор

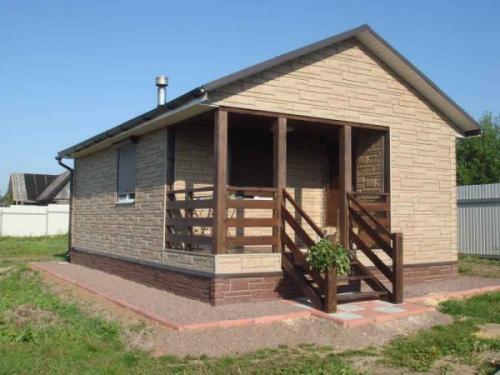

Небольшая каркасная банька на участке

Видов фундаментов, которые могут укладываться под баню, несколько. Однако перед тем, как определиться с видом, необходимо провести некоторый анализ, как самого строения, так и местности, на котором оно будет возводиться.

Итак, строение. Баня, которую строят для себя на даче, чаще всего не очень тяжелая и большая. Это, скорее всего, будет небольшое каркасное здание из предбанника, парилки и душевой.

Каркасная баня отличается легкостью, поэтому фундамент не обязательно должен быть монолитным или ленточным. При этом общий вес не будет сильно изменен после установки мебели — редко в баню ставят тяжелые гарнитуры и кровати.

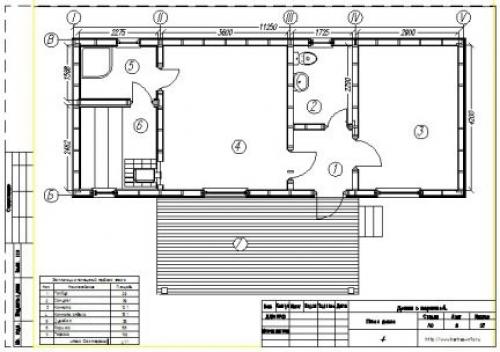

Планировка небольшой бани

Однако если вы строите огромную и большую баня, которую возможно планируете сдавать, то фундамент может ни в чем не уступать обычной основе под дом.

Такие бани имеют не три помещения, а гораздо больше, при чем здесь может быть установлен бассейн, который при заполнении водой может весить больше тонны. Все эти нюансы следует учитывать при выборе фундамента.

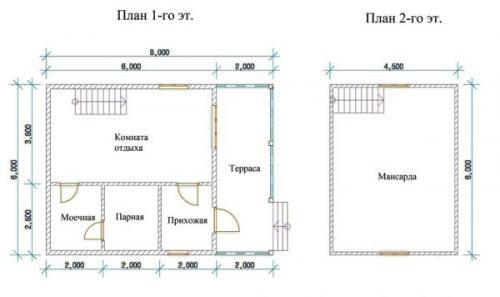

Планировка большой двухэтажной бани

Если ваша баня – это не первая постройка на участке, то вы уже в курсе, какого вида у вас почва. На песчаных почвах, которые практически не дают усадки, можно устанавливать легкие фундамента.

На глинистых или сыпучих почвах, которые особо часто распространены в районе рек и озер, лучше поставить ленточный фундамент, как менее подвижный.

Мелкозаглубленный столбчатый фундамент для бани. Проектирование

Мелкозаглубленный ленточный монолитный фундамент при наличии песка, щебня и цемента построить проще всего. При этом стоимость его при изготовлении своими руками будет совсем невелика.

Дешевле обойдется только свайный или столбчатый фундамент. Но эти варианты я сразу отверг. Мелкозаглубленный ленточный фундамент образует замкнутый контур, который под полом здания создает воздушную камеру. А она впоследствии будет являться тепловым «демпфером», влияющим на температуру пола в бане. При устройстве столбчатого или свайного фундамента под зданием образуется пустота. Зазоры между сваями или столбами нужно будет закрывать и хорошо изолировать.

Нагрузка от деревянного строения на грунт невелика, поэтому площадь подошвы я даже не рассчитывал. Ширину ленты я принял конструктивно равной 300 мм. Высота фундамента — 600 мм, примерно на 400 мм фундамент должен быть заглублен в грунт.

Для уменьшения влияния морозного пучения грунта было решено производить строительство по песчаной подушке толщиной 300 мм, обратную засыпку траншей производить тоже песком.

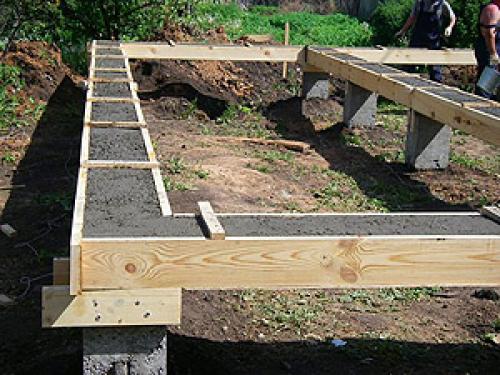

По всему периметру лента армировалась четырьмя стержнями арматуры A-III, диаметром 12 мм (два по верхнему поясу на расстоянии 30 мм от верха фундамента и два — по нижнему, на таком же расстоянии от будущей подошвы. В качестве поперечной конструктивной применена арматура диаметром 8 мм с шагом 500 мм. Все соединения арматуры производились вязальной проволокой.

Важно. Осуществлять соединение и наращивание арматуры сваркой недопустимо, так как при нагревании состав стали изменяется и прочность стержней значительно уменьшается.

Размер бани в плане я назначил в зависимости от длины бруса, имеющегося в наличии — 5,50х5,50 м. Так оказалось впоследствии проще возводить стены — минимум отходов при небольших объемах работ.

Я очень хотел, чтобы при выходе из бани была небольшая веранда или терраса. А под все внутренние стены и перегородки я тоже предусмотрел бетонную ленту. Объем бетона для фундамента по расчету должен быть равным примерно 6,2 куб. м.

Источник: https://bani-iz-brusa.postroivsesam.info/stati/stolbchatyy-fundament-pod-banyu-svoimi-rukami-obshchie-podgotovitelnye-meropriyatiya-po

Столбчатый фундамент своими руками. Что такое мелкозаглубленный столбчатый фундамент, пошаговая инструкция по возведению

Какими бы прочными и толстыми не были стены, они рухнут, если не будут иметь качественного основания, который берёт на себя нагрузку от строения и передаёт их на грунт.

Надёжной и недорогой конструкцией является мелкозаглубленный столбчатый фундамент.

Если знать особенности технологии возведения, его можно смонтировать самостоятельно.

Что это за конструкция?

Мелкозаглубленный столбчатый фундамент — это конструкция несущего строительного основания, состоящая из опорных столбов округлой или прямоугольной формы.

Устанавливаются они в углах здания, в местах где сосредоточены наибольшие нагрузки:

• на пересечениях перегородок,
• под колоннами,
• под каминами.

В целях равномерного распределения нагрузки от строения на опоры, сверху на фундамент устанавливают ростверк. Столбы погружают в грунт на глубину до 40 см.

Для каких сооружений используется?

Такие основания широко применяются для сооружений, который не сильно нагружают грунт , весом не более 1 т/м3, не имеющие подвалов:

• каркасные домики,
• деревянные бани,
• времянки;
• беседки;
• садовые домики,
• хозпостройки.

Благодаря конструктивным особенностям, столбчатый фундамент с небольшим заглублением выбирают для строений из дерева.

Для какого типа грунта подходит?

Для лёгких конструкций есть смысл размещать мелкозаглубленный столбчатый фундамент на почвах со слабой пучинистостью. На скальной или крупнообломочной почве он выдержит и постройки посолиднее из брёвен и бруса.

Чтобы правильно соорудить конструкцию для пучинистых почв, делают специальные инженерные расчёты и под опорами сооружают армированную подушку.

На слишком рыхлых почвах, заболоченных местностях такой вид фундамента не эффективен. Нельзя использовать на грунтах, предрасположенных к горизонтальным сдвигам. Это приведёт к опрокидыванию строения.

Использование дорогостоящего и трудозатратного железобетонного ростверка сведёт экономический эффект к нулю.

Материалы

Традиционно мелкозаглубленное столбчатое основание делается из армированного бетона . Может быть выполнено из брёвен, блоков, кирпича, камня.

Из бревен

Под хозпостройки часто делают деревянные опоры из бруса, бревна диаметром 15-20 см. У них ограниченный срок эксплуатации около 10 лет и невысокая несущая способность.

Основное требование к такому материалу — его обязательная обработка антисептиком и нанесение сверху гудрона или другого гидроизолятора.

Из кирпича и бетонных блоков

Для каркасных строений часто используют кирпичные столбы. Это должен быть полнотелый керамический и силикатный кирпич, который не сильно впитывает воду.

В противном случае он быстро разрушится. Бетонные блоки должны быть хорошего качества, достаточной плотности .

Под кирпичные или блочные опоры устраивают подушку из щебня, пролитую цементным молочком. После установки столбов необходимо подождать, пока кладочный раствор наберёт прочность. Обычно это происходит в течение 12-20 дней.

Железобетонный монолит

Монолитные армированные железобетонные опоры обладают хорошей несущей способностью и надёжностью. Устанавливаются в ямы с щебневой подушкой и армирующим каркасом.

Опалубку делают из:

• обрезной доски,
• фанеры,
• листов железа.

Трубы

Трубы из асбеста, железа и пластика применяют в сочетании с армирующим каркасом как несъёмную опалубку для столбов из бетона.

Диаметры зависят от назначения:

• 100 мм хватит для террас, навесов и беседок;
• 250-300 мм выбирают для бревенчатых построек.

Для установки таких труб подготавливают скважины соответствующих габаритов.

Достоинства и недостатки

Основание в форме мелкозаглубленных столбов имеет следующие преимущества перед другими типами фундаментов:

1. Сокращаются время и затраты на выполнение земляных работ, идеально выравнивать площадку не потребуется.
2. Несложный и быстрый монтаж, не нужно привлекать сложную технику.
3. Есть возможность установки на рельефных участках, склонах.
4. Нет необходимости обустройства сложной и дорогостоящей гидроизоляции.
5. Долгий срок службы, если соблюдены технология возведения и требования к материалам.
6. Отличается прекрасной устойчивостью при пучении грунта от мороза и отлично подходит для регионов, где промерзает земля.
7. В целом небольшие материальные затраты на возведение всей конструкции.

Как у любого другого сооружения, такие фундаменты имеют недостатки:

1. Не выдержат кирпичные и каменные дома.
2. Не подходят для многоэтажек.
3. Нельзя ставить на почвах с высоким стоянием грунтовых вод и на песчаниках.
4. Не получится сделать подвальные помещения.
5. Нельзя оставлять без присмотра, при малейшем разрушении сразу ремонтировать.

Эти основные слабые места мелкозаглубленного столбчатого основания необходимо учитывать.

Если есть желание использовать столбы в качестве фундамента под кирпичное здание, можно рассмотреть вариант столбчато-ленточного аналога.

Этапы возведения своими руками

При сооружении такой конструкции очень важно провести тщательные подготовительные работы, привести в порядок участок и выдержать технологию возведения опор.

Мелкозаглубленный столбчатый фундамент. Инструменты и материалы

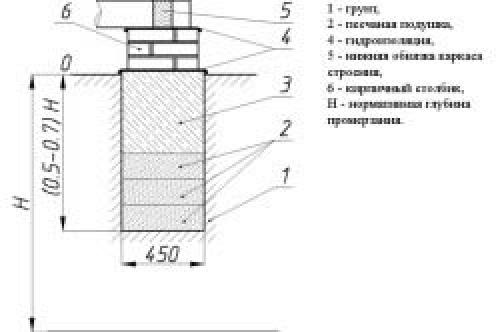

Схема мелкозаглубленного столбчатого фундамента.

• стеновые блоки;
• гидроизоляция, утеплитель;
• битумная мастика;
• песок, бетон, щебень;
• лопата, грабли;
• строительная рулетка;
• отвес, уровень, шнур;
• деревянные колышки 50 см;
• угольник;
• лопата остроконечная и с прямой режущей частью;
• заступ, расшивка;
• кирка, молоток, клещи;
• кисть и щетка, кельма;
• бетономешалка, растворный ящик;
• лейка, бочка, ведро;
• трамбовка;
• терки, зубила.

Столбчатый мелкозаглубленный фундамент на коротких опорах (шаг 1,5 – 2,5 м) часто применяют в частном строительстве.

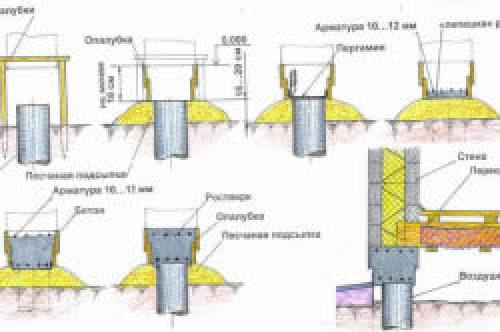

Схема монтажа столбчатого фундамента..

При строительстве деревянного дома, чтобы облегчить работу с основой, на грунт можно уложить фундаментные блоки, а на них установить дом. Этот прием подходит при строительстве на непучинистых и слабопучинистых грунтах. Если грунту свойственна пучинистость, подобные воздействия на дом можно снизить, присыпав песчаной подушкой пучинистый грунт.

В качестве материала, из которого монтируются опоры, можно использовать готовые стеновые или фун­даментные блоки. Столбы могут быть сделаны в виде кладки из кирпича, также можно их изготовить из пескобетона, бетона или бутобетона. Использова­ть для фундамента керамические кирпичи, которым характерна низкая морозостойкость, и силикат­ные кирпичи нельзя.

Если на участке скальный или крупнообломочный грунт, опоры можно устанавливать на устойчивые жесткие фрагменты грунта, удалив слабые и выветренные его составляющие. Опора может быть изготовлена с использовани­ем бута и пескоцементного раствора, что обеспечит монолитность опор и основания.

В некоторых случаях фундамент может иметь опоры, изготовленные из древесины. Для этого используют комлевую часть бревен сосны или дуба, диаметр которых около 20 см. Чтобы повысить устойчивость опор, под них вырывают яму, залив ее бетоном 10-15 см и по­грузив опору в раствор. У деревянных опор есть недостаток – недолговечность; такие изделия служат не более 8-15 лет. Для увеличения срока службы древесины ее нужно обуглить на медленном огне, пропитав отработанными масла­ми или дегтем.

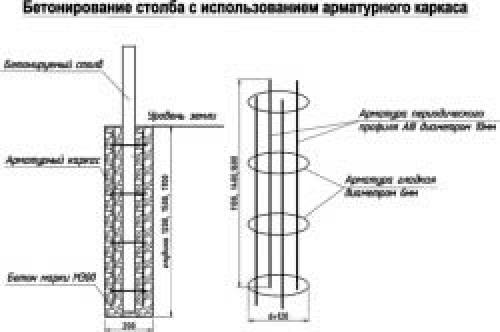

Схема бетонирования столбов с арматурным каркасом.

Изготовление опор под фундамент мелкого заложения предусматривает гидроизоляцию, необходимую для защиты конструкции дома от увлажнения ее грунтовы­ми водами. Влага легко поднимается по структуре бетона, кирпича и древесины, становясь причиной гниения, грибков и плесени. В качестве гидроизолирующего покрытия можно использовать битумную мастику, толь, рубероид, стеклоизол и т.п. Материал следует располагать на стыке здания с фундаментом.

Если в качестве столбов используются керамзитобетонные блоки, которые плохо способны противостоять моро­зу, снаружи их нужно покрыть битумной мастикой, кроме стороны, обра­щенной внутрь подполья. Это предотвратит увлажнение блока, помогая его вы­сушить.

Источник: https://bani-iz-brusa.postroivsesam.info/novosti/stolbchatyy-fundament-pod-banyu-etapy-vypolneniya-rabot
