Ленточный фундамент под сруб своими руками.

Ленточный фундамент под сруб своими руками.

В большинстве случаев, когда речь идет о фундаменте, подразумевается.

Он самый распространенный, обладает оптимальным сочетанием эксплуатационных качеств и экономичности возведения.

Кроме того, ленточные основания имеют массу вариантов конструкции, что расширяет их возможности и позволяет выбрать наиболее удачный вариант.

Такие качества сделали ленту признанным лидером среди всех альтернативных вариантов.

Несмотря на некоторые отрицательные стороны, этот вид фундамента является наиболее предпочтительным призданий разного назначения, в особенности — для частных домов.

Характерной особенностью деревянных домов является малый вес. Материал обладает отличными теплосберегающими свойствами, поэтому создание толстых стен нецелесообразно.

Кроме того, удельный вес дерева значительно меньше, чем у кирпича, бетона или иного плотного материала.

Поэтому нагрузка на основание существенно уменьшается, что делает возможным использование облегченного варианта фундамента.

Для дома из бруса подойдут

Первый вариант позволяет получить достаточно надежное основание, обходясь меньшими объемами земляных и строительных работ. При этом, имеются некоторые ограничения, связанные с гидрогеологическими условиями, сложным составом грунта, наличием и глубиной залегания грунтовых вод.

Второй вариант требует больших трудозатрат и расхода денег, поэтому для брусовых домов он считается нерациональным и применяется только в сложных условиях.

ВАЖНО!

Однозначно определить наиболее удачный тип фундамента на основании материала стен нельзя. Необходимо рассматривать конкретные условия и факторы, влияющие на выбор типа ленты.

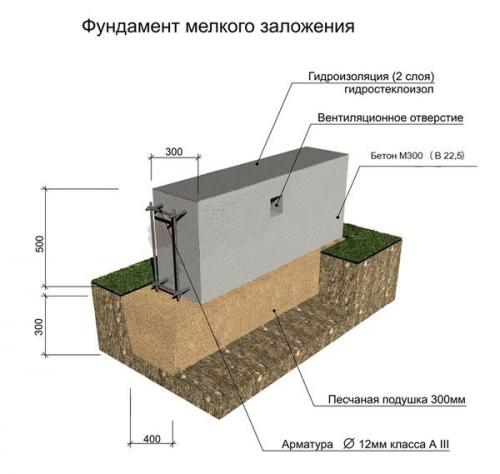

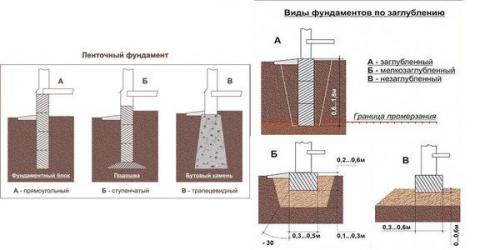

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент отличается от классического варианта малой глубиной погружения в грунт. Традиционный тип требует погружения на уровень ниже точки промерзания. Это требует создания траншеи глубиной 2 м и более.

Увеличивает размер ленты, автоматически повышая расход строительных материалов и денег. Мелкозаглубленные основания погружают на относительно малую глубину, не превышающую уровня перемерзания грунта.

Вариант привлекательный, но он может создать проблемы с морозным пучением, поэтому необходимо предварительно изучить гидрогеологическую обстановку на участке, узнать глубину залегания грунтовых вод, разведать состав почв и прочие данные.

Тем не менее, для легких построек применение мелкозаглубленного ленточного фундамента считается наиболее рациональным решением.

Как выбрать бетон

Оптимальный выбор материала — бетон марки М300. Более тяжелые марки используются для многоэтажных жилых или промышленных зданий. Применение менее плотных и прочных марок нецелесообразно, так как никакой экономии или преимуществ практически не достигается, но запас прочности основания исчезает.

Поэтому на практике никто не задумывается над выбором, применяя проверенный и надежный вариант.

Глубина заложения

Мелкозаглубленные основания обычно погружают на глубину 40-70 см. Это усредненное значение, но на практике необходимо рассматривать состав грунта, нагрузки пучения и прочие критерии. Чем больше отрицательных факторов, тем глубже следует погружать ленту.

При этом, надо учитывать величину морозного пучения, создающего высокие нагрузки на боковую поверхность ленты и вынуждающего усиливать фундамент. Иногда решением проблемы становится уменьшениеоснования, снижающее нагрузки и уравновешивающее их по всей длине ленты.

Необходимо также учитывать размер цоколя, который рекомендуется делать не менее 30-40 см.

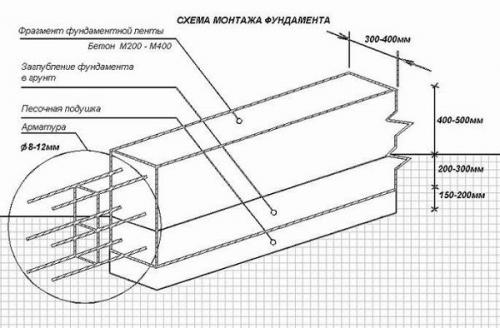

Общая схема монтажа

Ход работ по порядку :

1. Подготовка площадки, удаление верхнего слоя почвы и выравнивание поверхности.
2. Разметка траншеи.
3. Рытье траншеи на заданную глубину.

Порядок действий при создании ленточного основания практически никогда не меняется, что делает его более понятным и повышает надежность результата.

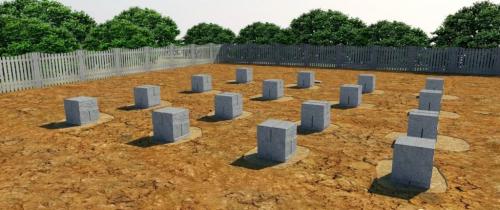

Столбчатый фундамент. Разновидности и назначение столбчатых фундаментов

Столбчатый фундамент чаще всего устраивают под различные деревянные постройки — это может быть дачный домик , каркасный коттедж, беседка, баня, а также хозяйственные постройки, такие, к примеру, как сарай или курятник.

Не особо рекомендовано поднимать на столбчатом фундаменте кирпичные или каменные постройки, так как если они будут слишком тяжелые , то опоры могут давать просадку, что приведет к деформации стен, а в дальнейшем — и к их разрушению. Впрочем, есть особые технологии, которые используются в промышленном и жилом строительстве, чаще всего – в регионах с вечной мерзлотой. Но  именно в этих случаях требуются особые подходы и специализированная техника – в рамках данной статьи рассматриваться такие способы не будут.

Существует несколько видов опорно-столбчатых фундаментов. Их объединяет именно конструкция устройства, а различными делает применяемый для сооружения материал.

• Монолитную железобетонную конструкцию можно назвать самой прочной и надежной для постройки жилых домов из всех существующих столбчатых фундаментов.

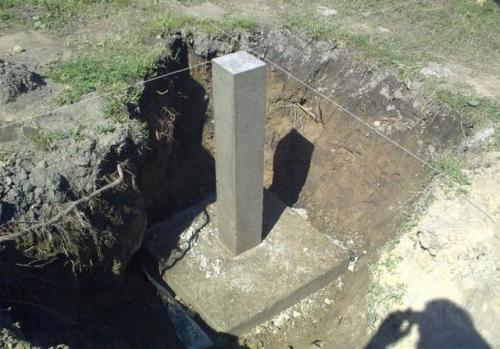

Монолитный железобетонный столбик

Этот вариант имеет наиболее высокую прочность на сжатие и на растяжение (безусловно, при правильном армировании), что очень важно при возведении строения на нестабильных, подвижных грунтах.

На монолитном фундаменте допустимо возведение не только одноэтажных, но и двухэтажных деревянных домов.

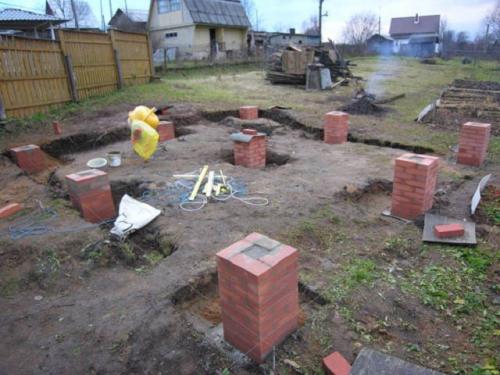

• Кирпичный столбчатый фундамент можно назвать самым распространенным из этого типа оснований. Нужно отметить, что такая конструкция, выстроенная из качественных материалов, может прослужить даже сто и более лет – тому свидетельство м м ногочисленные памятники старины в российских и европейских городах. Правда, чтобы добиться такого «долгожительства» для этой постройки нужно выбирать исключительно обожженный кирпич и только отменного качества.

Кирпичные столбики могут быть сплошными либо с залитой бетоном «сердцевиной»

Этот вид фундамента также подходит для постройки дома из одного ÷ двух этажей при ведении строительства на плотных грунтах. Кирпичным опорам фундамента обычно придают размер в сечении не менее 400 × 400 мм.

• Фундамент из блоков, которые могут быть изготовлены из разных материалов, обладает теми же качествами, что и кирпичная конструкция. Однако, его надежность и долговечность будут зависеть от качества и вида используемого материала.

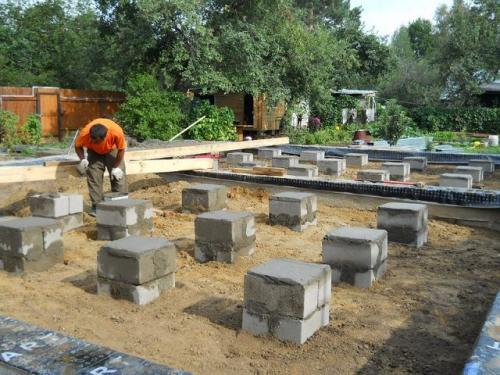

Столбчатый фундамент из блоков — сродни кирпичной разновидности

Самыми долговечными, способными выдерживать большие нагрузки, считаются бетонные блоки.

• Столбчатый фундамент, изготовленный из бутового камня, не рекомендовано устанавливать на склонах холмистого участка, так как он будет иметь невысокую устойчивость на подвижных грунтах.
• Столбчатый бутобетонный фундамент достаточно надежен , и может быть выполнен разными способами — это бетон, перемешанный с бутом, порядовая укладка или бетон , залитый в колодец, сложенный из бута.

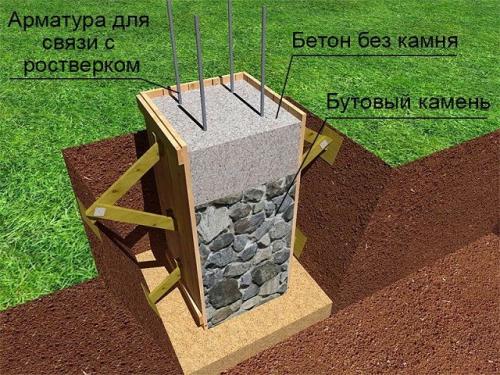

Бутобетонная фундаментная опора

Бетон, попадая между камней, надежно скрепляет их, делая конструкцию прочной, способной выдерживать высокие нагрузки.

• Небольшие деревянные постройки могут быть установлены на фундамент, опоры которого также изготовлены из древесины, прошедшей специальную обработку. Дома, которые простояли десятки и сотни лет, доказывают, что правильно обработанное дерево сможет прослужить достаточно долгий срок.

В ряде случаев будет вполне достаточно и деревянных свай для фундамента

В настоящее время все же, в связи с тем, что появились более надежные материалы для фундамента, дерево для этой цели используется все реже и реже . Хотя для пристроек к дому, таких как веранда или терраса, деревянные столбы, имеющие диаметр 150 ÷ 200 мм, подойдут, как нельзя лучше. Однако, нельзя забывать, что для того, чтобы они простояли долго, перед вкапыванием их обрабатывают антисептическими пропитками и покрывают гидроизолирующими материалами — битумными мастиками, на которые закрепляется рубероид.

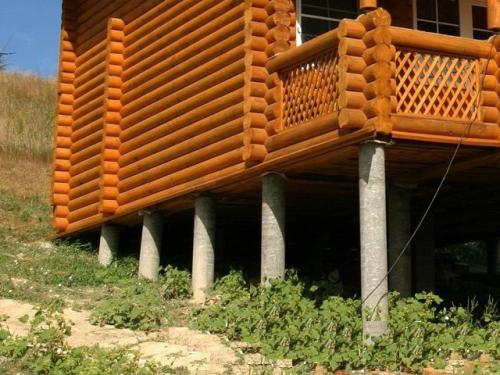

Столбчатый фундамент из асбестоцементных труб

• Столбчатый фундамент может быть выполнен из асбестовых труб небольшого диаметра (порядка 150 мм), если на нем будет возводиться легкая деревянная постройка, и 250 ÷ 400 мм, если сооружение планируется достаточно массивным. Асбестовые трубы больших диаметров могут стать своеобразной готовой опалубкой для заливки опорных свай бетоном и укрепления их арматурными прутьями.

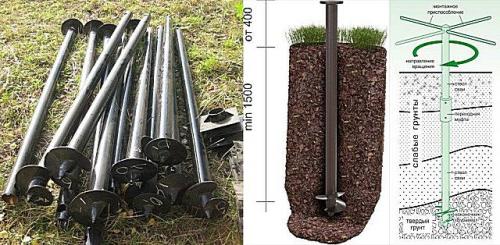

Металлические винтовые сваи для фундамента

• Еще одним вариантом столбчатого фундамента может стать конструкция, выполненная из металлических свай, которые вкручиваются в грунт. Этот способ обустройства основания для здания хорош тем, что свая проходит все неустойчивые прослойки, а затем вкручивается в плотные слои грунта — именно это позволяет ей надежно там закрепиться. На подобном фундаменте можно возвести деревянное строение, устанавливаемое на как ровном, так и на достаточно пересеченном участке территории.

Кстати, с помощью свай можно сделать не только  фундамент на сваях  или подъем/перенос дома, но также полную замену фундамента или его частичную реконструкцию.

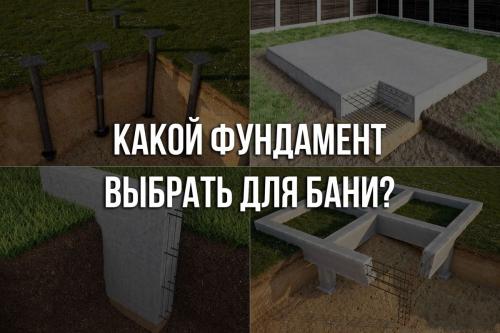

Фундамент под сруб бани. Виды фундаментов для бань

Зачем нужно делать геологию и геодезию?

Без фундамента баню не построить. Качественное основание — важный фактор, который будет влиять как на конечную стоимость постройки, так и на срок службы вашего строения.

Выбор фундамента напрямую зависит не только от типа будущей постройки, но также и от вида грунта, на котором вы планируете построить вашу баню. Поэтому в первую очередь нужно провести исследование почвы вашего участка (исключения составляют небольшие каркасные и модульные бани, которые зачастую устанавливают на столбчатый фундамент).

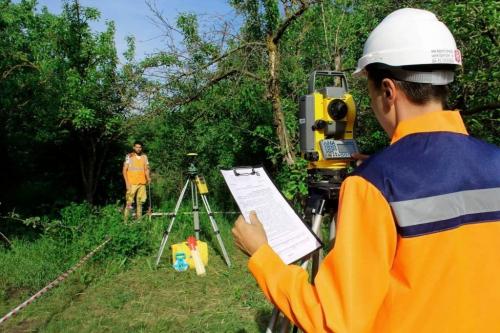

Рис.1 - Геодезические и геологические исследования почвы участка

До подготовки проектной документации будущей бани специалисты:

• анализируют рельеф участка, грунт;
• изучают их особенности и структуру;
• в лаборатории прогнозируют риски повреждения объекта (через природные явления);
• определяют условия для комплекса строительных работ.

Заказать геологию участка можно только у представителей компаний с лицензией и разрешительными документами. Результаты комплекса работ будут использованы на следующем этапе строительства.

Срок исследования до 20 дней, но обычно хватает 5-7 дней (зависит от особенностей земли, сложности работ).

После геологических изысканий вы получите сведения от специалистов о следующих аспектах:

1. О содержимом почвы — для исключения деформации здания
2. О расположении грунтовых вод на участке (если имеются)
3. О рельефе
4. О пригодности воды для питья

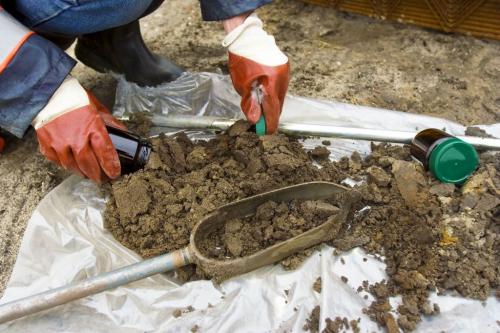

Рис.2 - Анализ почвы перед заложением фундамента

Также в отчете вам должны предоставить информацию о:

• Осадках (их график) и грунте
• Взаимосвязи плотности и увлажнения почвы
• Типе подходящего фундамента и на какую глубину его нужно закладывать

Можно ли обойтись без геологических изысканий?

Данные о геологии участка потребуются не только архитекторам при заказе проекта, но и для обустройства систем канализации и дренажа.

А что, если начнут заливаться трубы, например, зимой?

Это неизбежно приведёт к их промерзанию и прорыву коммуникационных сетей. Риск появления оползней и степени опасности прописываются в отчёте.

В воде могут быть вредные примеси — для питья и даже для полива растений. Так что не исключаем диагностику!

Какие типы фундаментов бывают и для каких конструкций они подходят

Столбчатый фундамент

Это система столбов, заглубленная в грунт, которая может скрепляться ростверком или черновым полом строения.

Опоры-столбы устанавливаются в местах повышенной нагрузки:

• под углами здания;
• в местах пересечения стен;
• вдоль несущих стен.

Следующие здания строят на этом фундаменте:

• легкие каркасные и дачные домики;
• небольшие бани (бани-бытовки, бани-бочки);
• гаражи;
• террасы и времянки;
• летние кухни.

Плюсы опорно-столбчатого основания:

• Низкая цена;
• Быстрое строительство;
• Возведение без использования габаритной спецтехники;
• Применимо на замерзших, твердых грунтах;
• Не нужно проводить тепло- и гидроизоляцию подземной части здания;
• Возможность соорудить здание в труднодоступных местах и на узких участках;
• Не нужен погрузчик.

Минусы опорного фундамента:

• Невозможно применять при строительстве домов из тяжелых материалов (кирпича, камня, бетона);
• Склонность конструкции к горизонтальному перемещению (может сдвинуться 1 столб или сразу несколько);
• Не подходит для постройки подвала, цокольного этажа.

Рис.3 - Столбчатый фундамент

Свайный фундамент и его виды

Сваи могут быть металлическими, железобетонными, сборными (буронабивными).

Плюсы свайного фундамента:

• Прочность опоры
• Долговечность
• Бюджетный вариант — невысокая цена
• Винтовые сваи при необходимости извлекаются, их возможно снова использовать в другом месте.

Минусы:

• Не подходят для высоких тяжелых построек из бетона, а также для определённых типов грунтов (скальных пород, например);

Важно: глубина фундамента должна быть не меньше 150 см. Иначе зимой конструкция будет поднята наверх, а весной и летом, наоборот, проседать.

Высота фундамента для сруба. Разметка площадки под строительство

Прежде чем выполнять разметку будущего основания, необходимо правильно определить размер фундамента под сруб 6х6 или других габаритов. В идеале бревенчатые или брусовые стены должны лежать точно посередине будущей ленты на расстоянии от ее края не более 0,15 метра. Ширина ее чаще всего составляет от 0,3 до 0,5 м. С учетом толщины строительного материала внутренний периметр будущего ленточного фундамента должен быть равен 5,8х5,8, а наружный – 6,2х6,2.

Немаловажным является и правильное ориентирование будущего строения по сторонам света, направлению фасада и расстоянию до существующих построек и границ участка. По ГОСТам строящийся дом должен располагаться от забора с соседями на расстоянии не менее трех метров, а от переднего уличного – не менее пяти. От имеющихся на участке построек для соблюдения правил пожарной безопасности дом должен отстоять на 3 метра.

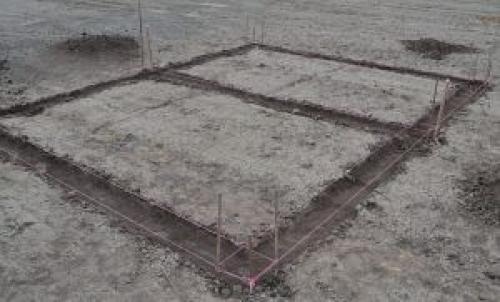

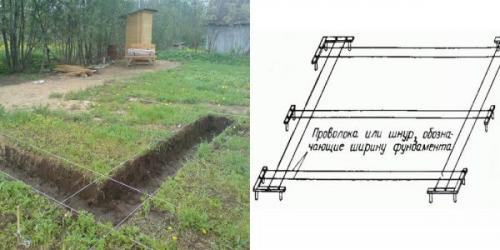

Разметка площади под строительство

Исходя из полученных параметров, выполняем своими руками разметку будущей траншеи. Для этого удобно использовать деревянные или стальные колья длиной не менее 0,5 метра и капроновый шнур или толстую нейлоновую леску. Стержни вбивают в почву на углах будущего дома на расстоянии друг от друга равном ширине траншеи под заливку.

Вбитые опоры обвязывают тем или иным видом шнура по наружному и внутреннему периметру. Таким образом, получаются границы, в пределах которых необходимо будет удалить грунт на выбранную глубину заложения ленточного фундамента.

Источник: https://bani-iz-brusa.postroivsesam.info/stati/kakoy-dolzhna-byt-glubina-fundamenta-pod-banyu-vidy-grunta-i-ih-svoystva

Свайный фундамент под сруб. Подготовительные работы

Фундамент под сруб 6х6 не требует выполнения всего комплекса стандартных подготовительных работ, особенно если выбран мелкозаглубленный тип опоры. Обычно, дома таких размеров не обладают значительной массой, тем более, если их сделать из древесины. Плотность древесного материала может колебаться в диапазоне 500-1300 кг/см3, что в пике сравнимо с плотностью лёгкого бетона. Если на участке уже проводились геологические изыскания, данные из отчёта могут использоваться для вычисления несущей способности фундамента для сруба.

Для мелкозаглубленных фундаментных конструкций не принципиальны значения уровня грунтовых вод и глубины промерзания грунта. Эти данные понадобятся в большей степени для определения подходящего типа опоры.

Разбивка площадки

Проводить разбивку площадки следует только после планировки. Стоит заметить, что для ленточных опор делают две линии разметки – по внешней кромке и по внутренней, а для свайных только по осевой линии. В зависимости от типа грунта, следует определиться с выбором конструкции фундамента под сруб.

Для обводнённых, просадочных и слабых грунтов больше подходят свайные забивные или буронабивные фундаменты. Для непросадочных и непучинистых грунтов рационально устраивать ленточные фундаменты. И первый, и второй типы грунтовых оснований хорошо работают со столбчатыми и плитными фундаментами.

Какой из фундаментов для сруба 6х6 лучше, и как определить размеры опорной конструкции, рассмотрим далее.

Источник: https://dekor-i-interer.ru-land.com/stati/fundament-pod-derevyannyy-dom-svoimi-rukami-tehnologiya-zalivki-fundamenta-pod-stoyashchiy

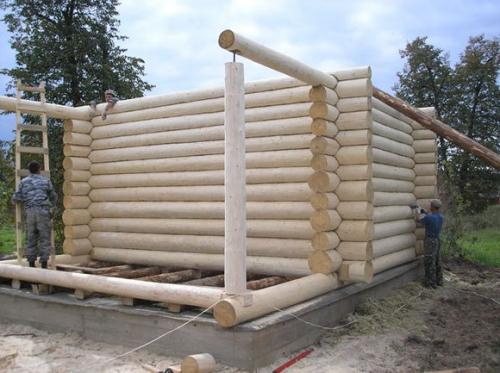

Через сколько можно ставить сруб на фундамент. Какие нормы существуют при строительстве фундамента под деревянный сруб

Кроме массы самой постройки при выборе и расчете основания учитываются и условия возведения:

• тип грунта, его особенности;
• рельеф;
• глубина нахождения подземных вод;
• климат, температура в районе.

В зависимости от этих факторов определяют вид фундамента под срубовой дом – ленточный, столбчатый , свайный или их подвиды.

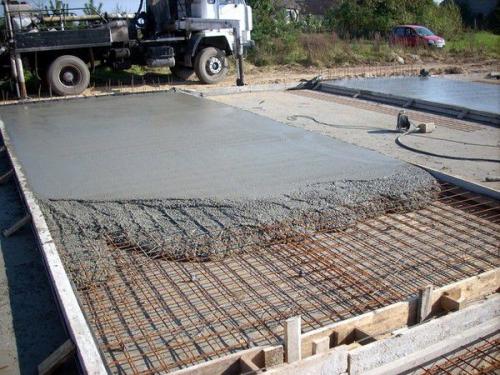

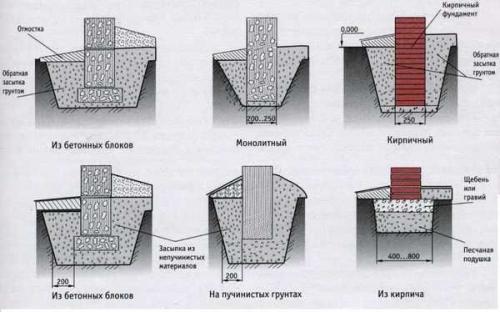

Монолитный ленточный – это ж/б лента, на которую устанавливают несущие стены постройки.

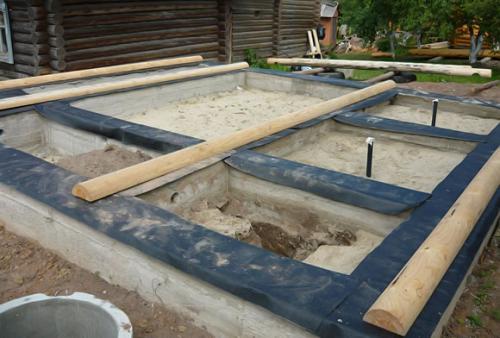

Монолитный ленточный фундамент

Чаще всего этот вид выбирают на влажных грунтах или там, где грунтовые воды залегают высоко. Одно из достоинств – возможность устройства теплого влагозащищенного подвального этажа. Несущая способность ленты высокая, на ней можно устанавливать в т.ч. кирпичные и каменные дома.

Фундамент может быть мелкозаглубленным (около полуметра от поверхности) и заглубленным (ниже линии промерзания).

Второй вариант идеально подходит для устройства эксплуатируемого подвала, но трудоемкость возведения и стоимость выше, чем у других типов.

Мелкозаглубленный фундамент под маленькую постройку (например, баню ) может быть заложен на глубине до 40 см, под жилой деревянный дом потребуется 60 см. Ленту заливают поверх подушки из щебня  песком.

Мелкозаглубленный фундамент под маленькую постройку

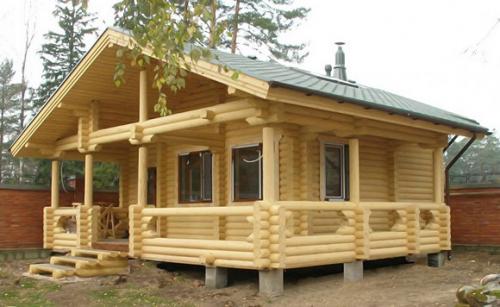

Экономичное основание под дом – столбчатый фундамент. Подходит для установки легких домов (в т.ч. деревянных срубов) на сухих стабильных грунтах. Может использоваться на неровном рельефе.

столбчатый фундамент под сруб

Устройство полноценного цокольного этажа со столбовыми опорами технически невыполнимо. Этот тип фундамента оптимален для построек, расположенных на берегу: во время сезонного паводка нет вероятности подтопления. Такое основание обойдется в 3-4 раза дешевле ленточного.

Столбчатый фундамент тоже устанавливают на подушку – для компенсации сил морозного пучения. Опоры помещают под углами дома и в других местах повышенных нагрузок (несущие стены и т.д.). Шаг – исходя из расчетной нагрузки, в среднем около двух метров.

столбчатый фундамент под сруб

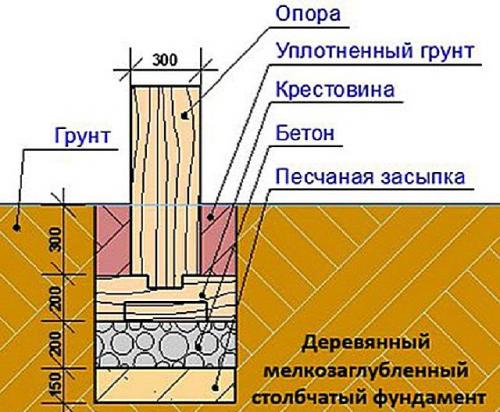

Для легкого деревянного дома могут подойти столбы из клееного бруса или оцилиндрованных бревен. Их погружают до глубины промерзания почвы.

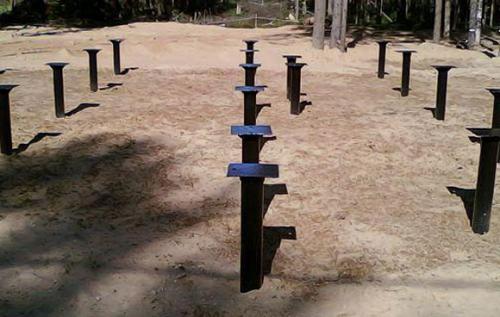

На очень плохом грунте используются винтовые сваи . Это достаточно дорогой фундамент, но самый надежный на заболоченных, слабых и пучинистых грунтах. Сваю погружают таким образом, чтобы ее конец опирался на твердый слой.

свайный фундамент под сруб

Дороговизна компенсируется простотой и высокой скоростью возведения: например, фундамент под сруб 6 на 6 можно выполнить за пару дней. Погружение одной сваи в ручную занимает не более получаса.

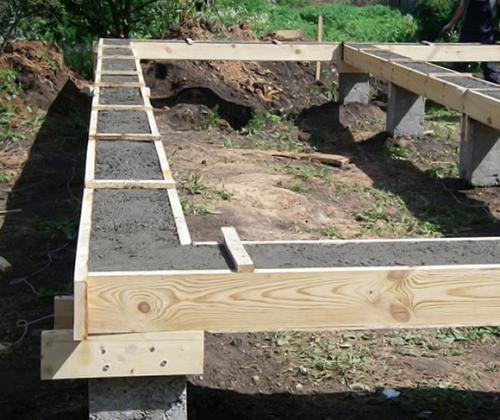

Бетонный ростверк под деревянный дом необязателен, можно выполнить обвязку из бруса или профильных труб.

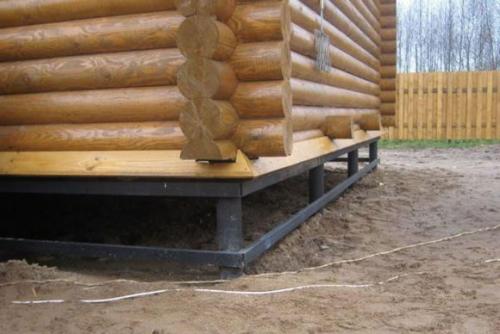

сруб на винтовом фундаменте

Иногда ростверком становится нижний венец сруба. Не нужно целый месяц дожидаться застывания бетона, после монтажа обвязки можно сразу приступать к строительству дома.

Обратите внимание

Нормативы (СНиП):

• 2.02.03-85 – фундаменты свайные;
• 2.02.01-83 и 3.02.01-87 – основания сооружений;
• 50.102-2004 – проектирование и устройство фундаментов.

А также 13580-85 ГОСТ – ленточные фундаменты из ж/б плит.
