Как сделать фундамент под сруб уже поставленной бани. Виды фундаментов для срубов

13.05.2023 в 23:59

Как сделать фундамент под сруб уже поставленной бани. Виды фундаментов для срубов

Рубленые конструкции устанавливают на различные виды оснований, выбор которых зависит от конкретных почвенных, погодных и эксплуатационных условий. Наибольшее распространение получили следующие виды фундамента под сруб:

  1. Ленточный фундамент представляет собой замкнутую железобетонную ленту, расположенную под всеми стенами сруба и несущими перегородками. Данный вид является наиболее распространенным в различных регионах нашей страны.
  2. Столбчатый фундамент под сруб состоит из отдельных опор, сложенных из кирпича или блоков и заглубленных на уровень, расположенный ниже уровня промерзания почвы. Его используют при необходимости опоры небольших срубов в виде беседок, бань и т.п.
  3. Винтовые фундаменты в последнее время набирают все большую популярность благодаря сочетанию целого ряда положительных качеств:
  • в отличие от остальных видов они являются всесезонными, что позволяет выполнять работы по их установке в любое время года;
  • свайный фундамент для сруба 6х6 может быть установлен под ключ за один рабочий день. Такой скоростью монтажа не может похвастать ни один другой вид.
  • такой фундамент под сруб может быть выполнен даже своими руками без использования специализированной строительной техники.

Как сделать фундамент под сруб уже поставленной бани. Виды фундаментов для срубов

Виды фундаментов для сруба

  1. Свайный вид фундаментов наиболее мощный, позволяет устанавливать строения большой площади и этажности. Его существенным минусом является необходимость применения специализированного оборудования для монтажа свай и бурения отверстий в грунте.
  2. Плитный фундамент для дома из бруса целесообразно использовать в тех случаях, когда работы выполняются на неспокойных слабых грунтах, подверженных при этом сильному сезонному пучению. В этом случае строение будет «плавать» на бетонной плите как на плоту, поэтому данный вид основания часто называют плавающим.

Из всех перечисленных вариантов наибольшее распространение получили ленточные фундаменты, подразделяющиеся на заглубленные и мелкозаглубленные. О технологии изготовления их своими руками расскажем более подробно.

Через сколько можно ставить сруб на фундамент. Ленточный

Ленточный фундамент под сруб – самая распространённая опорная конструкция. Основание  под деревянный дом при плотном грунте и низком уровне промерзания почвы часто делают мелкозаглублённым.

Через сколько можно ставить сруб на фундамент. Ленточный

Мелкозаглублённый фундамент под сруб

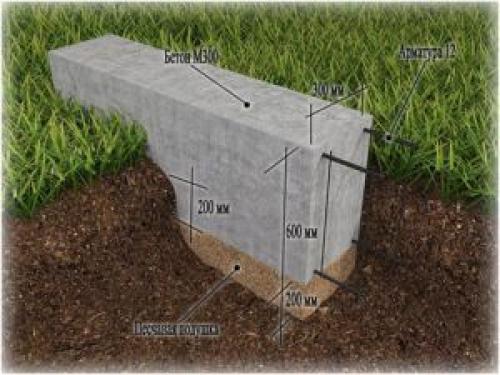

На схеме указана ширина монолитной ленты 300 мм. Этот показатель напрямую привязан к усреднённому диаметру брёвен, из которых будут воздвигаться стены дома. Если заготовлены ошкуренные брёвна диаметром 420 мм, то ширина монолита должна быть не менее 450 мм. Устройство мелкозаглублённого фундамента для сруба своими руками вполне доступно людям, имеющим минимальный опыт строительных работ.

Глубина залегания фундамента для деревянного дома должна быть больше толщины промерзания почвы. Если грунт промерзает на 100 мм, то фундамент заглубляют на 200 мм.

Нормы глубины залегания бетонного основания сруба связаны непосредственно с этажностью сооружения (весом конструкции).

Устройство ленточного фундамента происходит следующим образом:

  1. На строй участке делают разметку, фиксируя её колышками и шнуром.
  2. Производят земляные работы – выкапывают траншеи по периметру дома и под внутренние несущие стены.
  3. Устанавливают опалубку из деревянных щитов.
  4. Щиты укрепляют распорками с клиньями. Между параллельными рядами щитов делают распорки из бруса.
  5. Щиты с внутренней стороны обкладывают листами гидроизоляции (рубероид, полиэтиленовая плёнка либо другой материал).
  6. На дно траншеи засыпают песок, который трамбуют, чтобы получилась подушка толщиной 200 мм.
  7. В опалубку укладывают армированный каркас. Каркас делают из 4-х продольных прутьев периодического профиля диаметром от 8 мм до 12 мм.
  8. Продольную арматуру раскрепляют короткими стержнями, связывая проволокой в единую конструкцию. В некоторых случаях применяют электросварку.
  9. Опалубку заливают бетонным раствором.
  10. После застывания бетона опалубку демонтируют. Фундамент под сруб готов к дальнейшим работам.

Бетонные работы лучше производить в летнее время. Надо рассчитывать, что бетон набирает первоначальную несущую способность через 28 – 30 дней после заливки.

Через сколько можно ставить сруб на фундамент. Ленточный

Ленточный фундамент под сруб

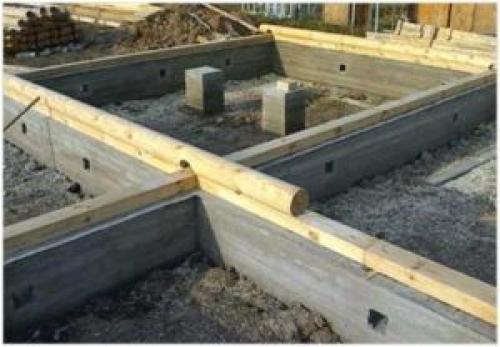

На фото видно что, в монолитной ленте сделаны продухи с шагом 1,5-2 м, которые обеспечивают естественную вентиляцию подполья, чем препятствуют накоплению влаги внутри цокольного пространства.

На что можно поставить сруб бани. Фундамент из винтовых свай

Если на участке застройки залегают слабые грунты, наблюдается высокий уровень грунтовых вод и глубокое промерзание почвы в зимний период – под сруб бани лучше всего возвести свайный фундамент из винтовых опорных элементов.

На что можно поставить сруб бани. Фундамент из винтовых свай

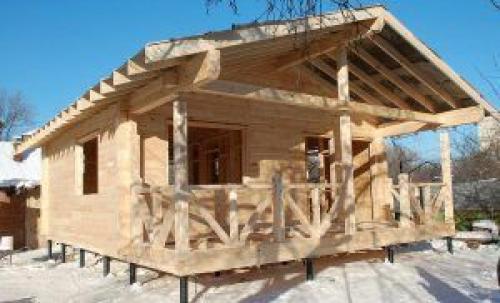

Основание на винтовых сваях отлично подходит для пучинистых почв

Винтовая опора представляет собой полый металлический стержень с приваренными (или литыми) лопастями и заостренным концом.

Сваи легко вкручиваются в грунт своими руками с помощью специального приспособления, продетого в отверстие в верхней части стержня, поэтому этот фундамент для бани можно построить без привлечения дорогостоящей монтажной техники и квалифицированных специалистов.

Сруб для бани можно возвести на участке со сложным рельефом, погружая винтовые опоры на значительную глубину. Стержень винтовых свай можно легко нарастить до необходимой длины, поэтому опору легко вкрутить достаточно глубоко, чтобы концы свай упирались в грунт с высокой несущей способностью.

Применение свай в мокрых грунтах также возможно, но в этом случае следует сделать перед вкручиванием обработку опор антикоррозийными составами, ведь любая царапина на металле может вызвать быстрое появление коррозии.

Свайное поле из винтовых опор под сруб бани возводится за достаточно короткий срок.

Технология возведения основания из винтовых свай

Перед началом завинчивания винтовых опор в грунт, следует очистить участок от мусора, выкорчевать деревья и кустарники, тщательно выбирая корни. Очень важно, чтобы растущие рядом с постройкой деревья, не повредили корневой системой, погруженные в толщу почвы сваи. Корчевка деревьев и кустарников обычно легко выполняется своими руками.

На что можно поставить сруб бани. Фундамент из винтовых свай

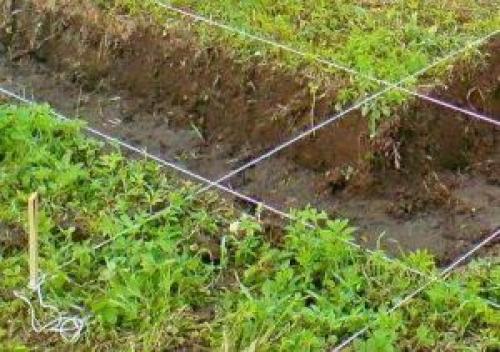

Грамотная разметка – один из залогов надежности основания

Затем приступают к разметке мест ввинчивания свай, для чего на участке отмечают периметр будущей бани, для чего в углах здания вбивают колышки, по которым натягивают шнуры. Своими руками эту работу выполнить абсолютно не сложно.

После разметки свайного поля (винтовые опоры устанавливаются под наружными и внутренними несущими стенами, под печи, котлы и очаги, обладающие значительным весом, стоит устраивать отдельные фундаменты), приступают к завинчиванию свай. Два человека погружают сваю в грунт, вращая устройство в проушине по часовой стрелке.

Для более точного попадания в центр разметки, лучше всего предварительно выкопать приямки, глубину которых можно предусмотреть до 0,5 м. Вертикальность положения опоры определяет третий рабочий, проводя необходимый контроль с помощью уровня.

Сваи завинчены: что делать дальше

Когда все сваи погружены до определенных отметок, над землей остаются выпуски опор разных высот с проушинами. Необходимо подрезать все сваи на одну высоту, контролируя этот процесс с помощью измерительных приборов. Полые опоры легко срезать своими руками с помощью специализированного электроинструмента.

Внутренняя полость винтовых свай заполняется бетонным раствором, который должен застыть в течение нескольких дней. Пока раствор внутри стержня не наберет прочность, лучше всего приостановить выполнение других работ на фундаментных опорах.

После полного застывания бетона, можно приступать к установке оголовников, которые привариваются к верхней части опор, они служат для предохранения металлических стержней от проникновения влаги. По сваям выполняют обвязку из бруса или швеллера – ростверк объединяет опоры в единый фундаментный пояс, что гарантирует более равномерное распределение нагрузки на грунт.

Сруб бани на свайном фундаменте может эксплуатироваться до 50 лет.

Сборка сруба на фундамент. Монтаж венца

Бревна раскладывают на доски по фундаменту, выложив слой утеплителя из мха, пеньки, пакли. Сохранение тепла в подполе обеспечивается тщательным заполнением всего пространства теплоизолятором между прокладкой и низом первого венца. Защита будет работать не только от холода, но и от сырости, что сокращает возможность развития грибков или плесени.

Проверенные временем хитрости использования бесплатного материала для самостоятельной укладки первого венца на ленточный фундамент показываются на этом

Первый ряд бревен обычно шире последующих, так как противостоит не только вертикальным нагрузкам, но и компенсирует искривляющие деформации от грунта.

В углах первый ряд нужно дополнительно усилить скрепляющими скобами.

Лаги пола врезают, начиная со 2 ряда венца

При строительстве деревянной бани, поставленной на ленточный фундамент, нужно позаботиться о защитном козырьке. Для этого во 2 венце (окладном) по внешней стороне бревна вырезают продольный паз для доски, которая направит стекающую со стены воду в сторону от основания. Под такую доску ставят опорные укосы из бруска или доски. Кромку козырька выбирают под скос. Вместо деревянной доски часто используют листы железа или пластиковые панели. Выступ над плоскостью цоколя у сливной доски должен составлять минимум 50 мм.

Для обеспечения прочности набираемой конструкции, бревна скрепляют между рядами шипами из дерева. Отверстия под них сверлят с интервалом 1 м – 1,5 м. В верхних 2 рядах, шаг между шипами уменьшают в 2 раза и принимают равным 0,5 м – 0,7 м. Они располагаются в шахматном порядке на расстоянии 10 см – 20 см.

Укладку восходящих рядов проводят в соответствии со прилагаемой к нему схемой сборки, содержащей последовательность маркировки каждого ряда.

Эти обозначения наносятся мастерами при изготовлении сруба. Цифры и буквы в разных случаях могут отличаться, стандартно используют такие знаки:

  • цифры от 1 до 38 (нумерация по монтажу снизу вверх);
  • буквы С, В, Ю, З (обозначают стороны света).

Назначают согласно сторонам света расположение каждой стены будущей бани. Передняя стенка Ю, задняя С, правая В, левая З.

Разметка сруба означает, что он уже был собран и раскатан в транспортное положение.

Сборка конструкции начинается с установки на фундамент венца, который собирается в полдерева, следующие бревна укладываются на шпонки перевязкой коренным шипом или в полдерева.

В некоторых случаях сруб для бани ставят на столбы. Так как он имеет перепад уровней между продольными и поперечными бревнами венца (150 мм), то опоры можно сразу сделать разной высоты. Принцип изоляции фундамента от горизонтальных бревен должен соблюдаться в любом случае, как показано на этом фото:

На столбах

При всей предварительной обработке между оцилиндрованными бревнами останутся щели, которые со временем могут увеличиваться (усыхание древесины). Предотвращают возможные потери тепла прокладкой рядов уплотнением из джутового волокна, пакли, войлока. Работы осуществляют снизу вверх по всему периметру (нельзя делать отдельно по каждой стене).

С потерей влаги деревом, щель может увеличиваться, поэтому нужно отметить места риска, периодически осматривать из и конопатить при необходимости.

Фундамент для бани из бруса. Баня из бруса своими руками #1. Ленточный фундамент

В конце февраля прошлого года у меня сгорела баня. Я сильно расстроился и понял, что ездить на дачу без бани нет большого желания. В середине августа пришло острое желание построить баню. Больше, лучше и свою. Строили вдвоем с другом по выходным и иногда по будничным вечерам. Опыта в стройке не было ни у меня, ни у друга. С чего-то надо начинать. Процесс начался с зарисовки будущей бани.

Входные данные:

- размер коробки 3 на 4,5 метра

- фундамент ленточный

- коробка из бруса 100x150 (100 - в высоту, 150 - в ширину)

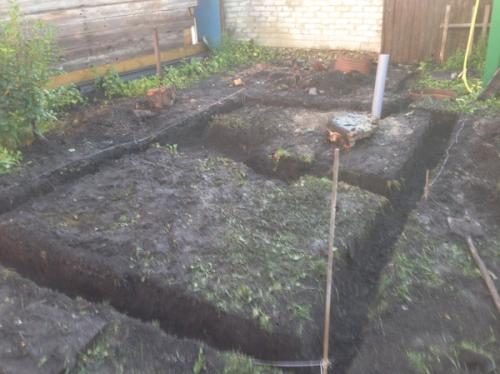

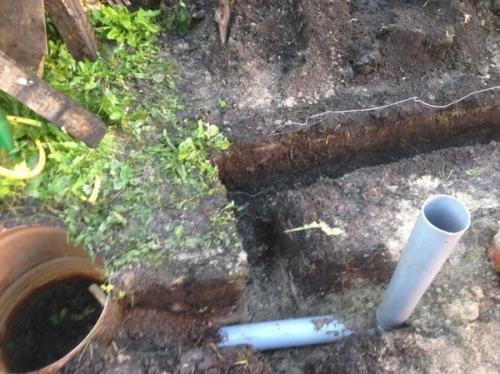

Для ленточного фундамента была вырыта траншея средней глубины 0,4 метра.

Фундамент для бани из бруса. Баня из бруса своими руками #1. Ленточный фундамент

Для слива проложена труба, ведущая в заглубленную бочку, которая осталась от прошлой бани.

Фундамент для бани из бруса. Баня из бруса своими руками #1. Ленточный фундамент

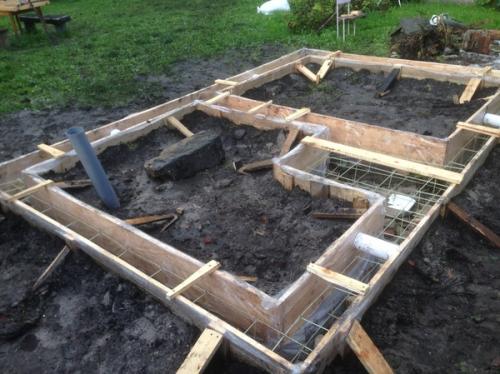

Следом была заготовлена опалубка из обрезной доски и связана композитная арматура для прочности (для бани в 1 этаж этого достаточно). Также были установлены продухи для вентиляции. Как оказалось позже, лучше их хорошенько закреплять, чтобы во время заливки они не меняли своего положения и не всплыли. Нам пришлось этим заниматься в процессе заливки.

Фундамент для бани из бруса. Баня из бруса своими руками #1. Ленточный фундамент

Арматуру крепили хомутами, т.к. работать с проволокой посчитали довольно долгим и излишним процессом для такого небольшого строения.

Перед закладкой арматуры в траншею накидали щебня и песка, после чего все это хорошенько утрамбовали.

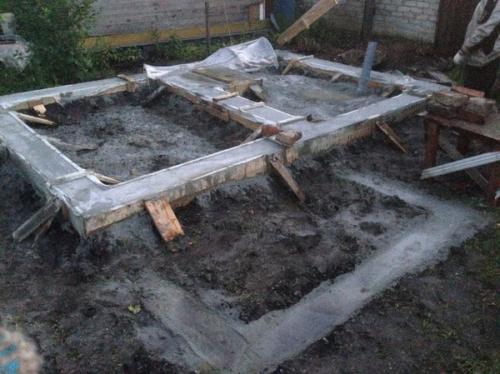

В конце августа фундамент был залит. Так как раствора было чуть больше, чем рассчитывали, пришлось выкопать на скорую руку еще одну небольшую траншею для предполагаемого тамбура и залить вровень с землей.

Фундамент для бани из бруса. Баня из бруса своими руками #1. Ленточный фундамент

После заливки оставили фундамент отстаиваться, а через неделю понемногу стали собирать коробку. Цена на материалы для фундамента и на раствор вышла 20 тысяч рублей. Продолжение следует.

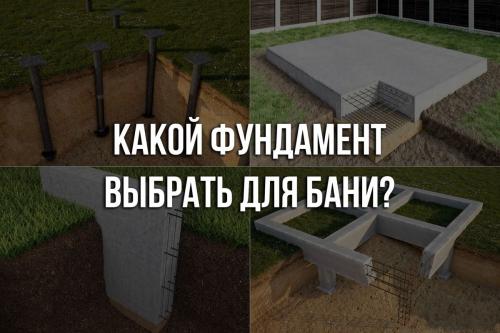

Фундамент под баню из бревна. Виды фундаментов для бань

Как сделать фундамент под сруб уже поставленной бани. Виды фундаментов для срубов 09

Зачем нужно делать геологию и геодезию?

Без фундамента баню не построить. Качественное основание — важный фактор, который будет влиять как на конечную стоимость постройки, так и на срок службы вашего строения.

Выбор фундамента напрямую зависит не только от типа будущей постройки, но также и от вида грунта, на котором вы планируете построить вашу баню. Поэтому в первую очередь нужно провести исследование почвы вашего участка (исключения составляют небольшие каркасные и модульные бани, которые зачастую устанавливают на столбчатый фундамент).

Как сделать фундамент под сруб уже поставленной бани. Виды фундаментов для срубов 10 Рис.1 - Геодезические и геологические исследования почвы участка

До подготовки проектной документации будущей бани специалисты:

  • анализируют рельеф участка, грунт;
  • изучают их особенности и структуру;
  • в лаборатории прогнозируют риски повреждения объекта (через природные явления);
  • определяют условия для комплекса строительных работ.

Заказать геологию участка можно только у представителей компаний с лицензией и разрешительными документами. Результаты комплекса работ будут использованы на следующем этапе строительства.

Срок исследования до 20 дней, но обычно хватает 5-7 дней (зависит от особенностей земли, сложности работ).

После геологических изысканий вы получите сведения от специалистов о следующих аспектах:

  1. О содержимом почвы — для исключения деформации здания
  2. О расположении грунтовых вод на участке (если имеются)
  3. О рельефе
  4. О пригодности воды для питья

Как сделать фундамент под сруб уже поставленной бани. Виды фундаментов для срубов 11 Рис.2 - Анализ почвы перед заложением фундамента

Также в отчете вам должны предоставить информацию о:

  • Осадках (их график) и грунте
  • Взаимосвязи плотности и увлажнения почвы
  • Типе подходящего фундамента и на какую глубину его нужно закладывать

Можно ли обойтись без геологических изысканий?

Данные о геологии участка потребуются не только архитекторам при заказе проекта, но и для обустройства систем канализации и дренажа.

А что, если начнут заливаться трубы, например, зимой?

Это неизбежно приведёт к их промерзанию и прорыву коммуникационных сетей. Риск появления оползней и степени опасности прописываются в отчёте.

В воде могут быть вредные примеси — для питья и даже для полива растений. Так что не исключаем диагностику!

Какие типы фундаментов бывают и для каких конструкций они подходят

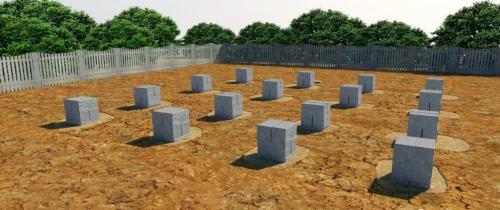

Столбчатый фундамент

Это система столбов, заглубленная в грунт, которая может скрепляться ростверком или черновым полом строения.

Опоры-столбы устанавливаются в местах повышенной нагрузки:

  • под углами здания;
  • в местах пересечения стен;
  • вдоль несущих стен.

Следующие здания строят на этом фундаменте:

  • легкие каркасные и дачные домики;
  • небольшие бани (бани-бытовки, бани-бочки);
  • гаражи;
  • террасы и времянки;
  • летние кухни.

Плюсы опорно-столбчатого основания:

  • Низкая цена;
  • Быстрое строительство;
  • Возведение без использования габаритной спецтехники;
  • Применимо на замерзших, твердых грунтах;
  • Не нужно проводить тепло- и гидроизоляцию подземной части здания;
  • Возможность соорудить здание в труднодоступных местах и на узких участках;
  • Не нужен погрузчик.

Минусы опорного фундамента:

  • Невозможно применять при строительстве домов из тяжелых материалов (кирпича, камня, бетона);
  • Склонность конструкции к горизонтальному перемещению (может сдвинуться 1 столб или сразу несколько);
  • Не подходит для постройки подвала, цокольного этажа.

Как сделать фундамент под сруб уже поставленной бани. Виды фундаментов для срубов 12 Рис.3 - Столбчатый фундамент

Свайный фундамент и его виды

Сваи могут быть металлическими, железобетонными, сборными (буронабивными).

Плюсы свайного фундамента:

  • Прочность опоры
  • Долговечность
  • Бюджетный вариант — невысокая цена
  • Винтовые сваи при необходимости извлекаются, их возможно снова использовать в другом месте.

Минусы:

  • Не подходят для высоких тяжелых построек из бетона, а также для определённых типов грунтов (скальных пород, например);

Важно: глубина фундамента должна быть не меньше 150 см. Иначе зимой конструкция будет поднята наверх, а весной и летом, наоборот, проседать.

Ширина фундамента для бани. Как определяется площадь фундамента

Теперь о том, как найти наилучшие размеры фундамента под баню. Правильная площадь основания подбирается таким образом, чтобы почва не проседала под массой здания. Грунт может проседать под весом бани, когда давящая нагрузка на него излишне велика.

Данную нагрузку можно уменьшить, если увеличить площадь основания. В случае с ленточным фундаментом, чтоб получить необходимую площадь, увеличивают его ширину. Если будет сооружаться столбчатый фундамент, то увеличивается  число столбов, а также их ширина и длина.

С тем чтобы фундамент был гарантированно надежным, его площадь должна удовлетворять следующему неравенству:

площадь фундамента (в квадратных сантиметрах) * на несущую способность почвы (кг/см²) > массы дома (в килограммах).

Когда определяются размеры фундамента для бани, то несущая способность почвы зависит от ее типа. Определить его можно по соответствующим таблицам. В проектной документации несущую способность почвы называется «расчетное сопротивление грунта».

Масса здания складывается из массы фундамента, кровли, стен, перекрытий, помимо этого — веса снежного покрова на крыше, предметов, оборудования и людей, находящихся в здании одновременно.

Массу снега на кровле можно рассчитать, исходя из таблиц удельного веса снежных покровов по регионам РФ, например, в Средней полосе — это 100кг/м².

Массу людей, предметов и оборудования в большой бане можно рассчитать так же, как и для городской квартиры, используя формулу:

400кг/м² * на общую площадь помещения (в квадратных метрах).

Когда в бане предполагается установить бассейн, его также необходимо добавить к ее общей массе.

Если предполагается строительство небольшой баньки, которую будет посещать малое количество людей и которая не будет оснащена тяжелым оборудованием, то формулу можно изменить:

200кг/м² * на общую площадь помещения (в квадратных метрах)

В итоге всех вычислений можно найти, какие должен иметь размеры ленточный фундамент. Как правило, ширина его варьируется от 25 до 50см, высота колеблется от 50см до 80см.
