Фундамент под печь в бане своими руками. Печь в бане и фундамент: зачем нужен, как рассчитать и возвести?

Банные печи при всем своем многообразии устанавливаются с учетом единых требований безопасности, а именно – на устойчивые и невозгораемые фундаменты.

Работы по их заложению при желании выполняются своими силами, после выбора оптимального по бюджету и надежности варианта конструкции.

Каким должен быть фундамент для нагревательных конструкций, за счет чего достигается их надежность и долговечность, а также об особенностях постройки оснований в бане — читайте далее.

Нужно ли основание под банную печку?

Наличие собственного основания считается обязательным для банных печей весом от 700 кг при любом типепостройки кроме плитного. Мнение о необходимости фундамента для облегченных конструкций неоднозначные, но большинство владельцев бань рекомендуют закладывать его без исключений.

Это объясняется требованиями безопасности — даже самые легкие металлические печи существенно увеличивают вес при добавлении каменки или водяного бака и могут проваливаться сквозь пол.

Обратите внимание! Массивные кирпичные или чугунные конструкции без основания перекашиваются при малейших подвижках грунта и продавливают любые настилы.

Из

Требования

Согласно строительным и противопожарным нормам печные основания:

  • Закладываются с отступом от других конструкций от 5 см и выше.

    Связка с основным фундаментом (а именно – анкеровка прутьями) допустима и в ряде случаев необходима лишь для ленточных фундаментов мелкого заложения.

    Массивные ленты или плиты (включая – опирающиеся на сваи) возводятся отдельно, без жесткой связки с другими конструкциями.

  • Имеют обоснованные расчетом габариты и глубину заложения.
  • Совмещают устойчивость, прочность и стойкость к температурным перепадам. Правильно заложенный фундамент выдерживает прямой контакт с раскаленным корпусом печи и все нагрузки без смещения относительно других конструкций бани.

Требуемая надежность достигается за счет использования долговечных и негорючих материалов: металла, бетона, бута, щебневой подсыпки.

Важно! Экономия на основании под массивные печные конструкции не допускается.

Варианты печных опорных конструкций

В идеале тип опоры печного основания выбирается после анализа всех условий эксплуатации бани и совпадает с ее основным фундаментом. Отличия между разными вариантами проявляются в:

  • Глубине заложение опоры. На устойчивых и сухих грунтах достаточной устойчивостью обладаютс высотой в пределах 50-70 см и подушкой до 10-20 см.

    Этот же вариант считается оптимальным при массе печи до 1500-2000 кг. Фундаменты под более массивные печи или закладываемые на лессовых грунтах опоры углубляют ниже уровня промерзания.

  • Конструктивном исполнении. Фундамент под баню может быть,,с опорной плитой илис обвязкой. Плавающая облегченная лента/плита признаны лучшими при строительстве бани на устойчивых и сухих грунтах,виды выбираются при высоком УГВ, плывунах или сложном рельефе.

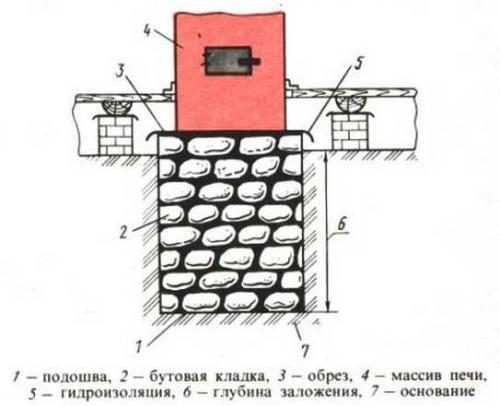

  • Материале и типе опорной площадки. Вне зависимости от типа такие фундаменты имеют монолитную, сборную или насыпную площадку, закладываемую под основанием печи:
    1. Ж/б монолитные площадки обходятся дороже остальных, но выдерживают существенные весовые нагрузки, кирпичные кладки предназначены для удержания печей среднего веса и габаритов.
    2. Сборные бутовые площадки оптисерживаемым нагрузкам и устойчивости, но могут смещаться на лессовых грунтах под воздействием собственного веса.

Приток воздуха под печь в бане. Залповое проветривание: правильная вентиляция в парилке

В классической русской бане обычно использовались две схемы вентиляции:

  • залповое проветривание, обеспечивающее достаточное количество воздуха во время парения;
  • вентиляция для просушки парной после использования.

Залповое проветривание осуществляется через открытую дверь и окно. Подчеркнем: речь идет о влажной паровой бане, а не о сауне.

Строю для себя Участник FORUMHOUSE

Пришлось поскандалить с заказчиком и настоять на том, чтобы в стене толщиной 500 мм было вырублен проем для окна.

Чтобы получить воздух для дыхания в парной, достаточно окошка рядом с полком и двери в предбанник. Окно и дверь нужно открывать между заходами, пока мы отдыхаем. Потом возвращаемся в парную, закрываем окно и дверь и снова паримся.

Приток воздуха под печь в бане. Залповое проветривание: правильная вентиляция в парилке

Для просушки парной в ней делают маленький продух (есть разные варианты: одни делают его в дальнем углу под потолком, другие, наоборот, под полком). После использования бани открывают:

  • этот маленький продух
  • окошко в моечной или предбаннике.

Так создается поток воздуха, который вентилирует помещение и выносит из него влагу.

Приток воздуха под печь в бане. Залповое проветривание: правильная вентиляция в парилке

Приток воздуха под печь в бане. Залповое проветривание: правильная вентиляция в парилке

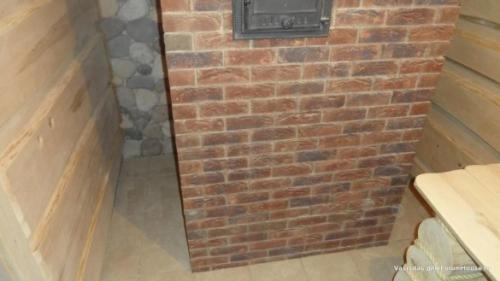

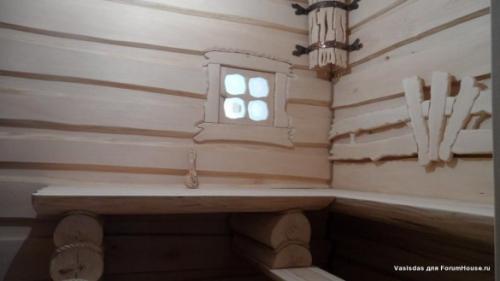

На фото: баня нашего пользователя с ником Vasisdas.

У пользователя FORUMHOUSE с ником КочевниК вентиляция в бане сделана так: приток воздуха - под топкой печи, выход по диагонали под потолком. Обычно все парятся с закрытой вытяжкой, но иногда ее открывают, «если парящийся не экстремал», и в этом случае работает естественная вентиляция.

Когда хочется освежить воздух в парилке после нескольких заходов, вытяжка открывается, в каменку плещется ударная доза кипятка.

КочевниК

Весь старый пар вышибает в окошко-вытяжку. После этого машу немного дверьми, создавая дополнительный поток, кладу новую полынь, закрываю окошко, и парилка - как новенькая, как будто там и не парились.

Вентиляция под печь в бане. Вентиляция фундамента

Вентиляция фундамента в бане – это необходимая мера предосторожности для повышения долговечности постройки, так как отсутствие циркуляции воздуха в основании парной может послужить причиной её разрушения. Из-за того, что во время нагрева помещения влажность повышается не только сверху, но и снизу пола, в нем может образоваться плесень и грибок.

Эти вредоносные организмы приводят к гниению фундамента, что приведёт к его разрушению. Самым опасным грибок является для деревянных поверхностей, например, в срубе, где стены и часть основания состоят из брёвен и досок.

Прогнивший фундамент Источник vosstanovleniedomov.ru

Расчёт установки системы вентиляции в бане для фундамента требуется производить при проектировании всей постройки, так как на количество и место таких отдушин влияет много факторов:

  • скорость и направление ветра, которые случаются чаще всего в данной местности;
  • рельеф и расположение фундамента. Если здание находиться в низине или его заслоняют другие постройки, то отверстия придётся делать со всех сторон;
  • наличие водоёмов (рек, озёр), а также склонов рядом с баней. Это нужно для того, чтобы понять насколько сильно может быть подтоплен фундамент при большом количестве осадков.

Размер отдушин регулируется в зависимости от размера бани, но минимальный допустимый диаметр отверстия должен быть не менее 11 см. Такие проёмы чаще всего делают друг напротив друга с тех сторон, где чаще всего здание будет продуваться ветром.

Маленькая печь для бани своими руками. Вертикальная и горизонтальная печь для бани из трубы — делаем своими руками

Трудно представить баню без печи, ведь она, помимо обогрева помещения, ещё является залогом комфорта и получения удовольствия от банной процедуры.

Печь в баню легко смастерить своими руками, при чём она будет хорошо функционировать, и потребует не много денежных и временных вложений. Наиболее простая модель — банная печка из трубы с большим диаметром. Для её производства не нужен особый опыт и знания в этой области.

Маленькая печь для бани своими руками. Вертикальная и горизонтальная печь для бани из трубы — делаем своими руками

Плюсы и минусы таких печей

Требуемые свойства для материала, используемого при изготовлении печи, это обладание жаростойкостью, прочностью, долговечностью, устойчивостью к коррозии. Кроме того, он должен противостоять резким температурным перепадам и обладать хорошей тепло проводимостью.

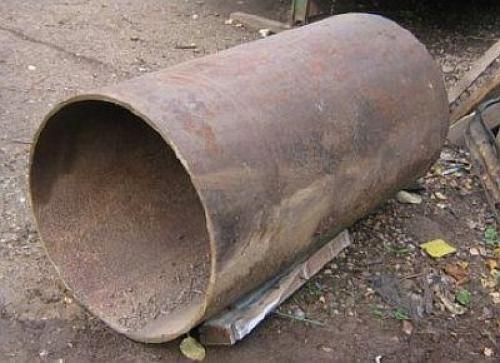

Чёрный металл, из которого изготавливается толстостенная труба диаметром 500-600 мм, нельзя назвать полностью не поддающимся коррозии. Но именно она оптимально подходит для самостоятельного производства печи для бани, так как отвечает практически всем перечисленным выше требованиям.

Имея толщину стен не меньше 8 мм, делает печь в бане достаточно теплоёмкой, в которой сохраняется тепло, когда топливо уже прогорело. А круглое сечение внутри неё позволяет эффективно распространяться теплу.

Применение трубы, имеющей круглую форму для печи в баню, сводит к уменьшению протяжённости сварочных швов — это самые первые места образования коррозии , и именно через них выходит угарный газ. Кроме того, этот вариант остаётся самым дешёвым, хотя цены на чёрный металл растут.

Маленькая печь для бани своими руками. Вертикальная и горизонтальная печь для бани из трубы — делаем своими руками

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

Маленькая печь для бани своими руками. Вертикальная и горизонтальная печь для бани из трубы — делаем своими руками

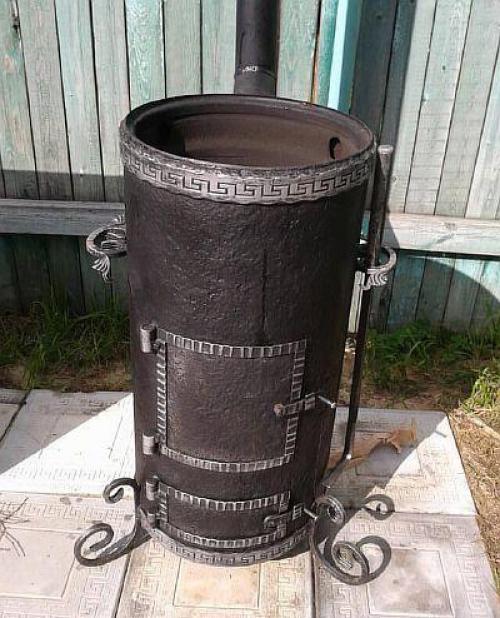

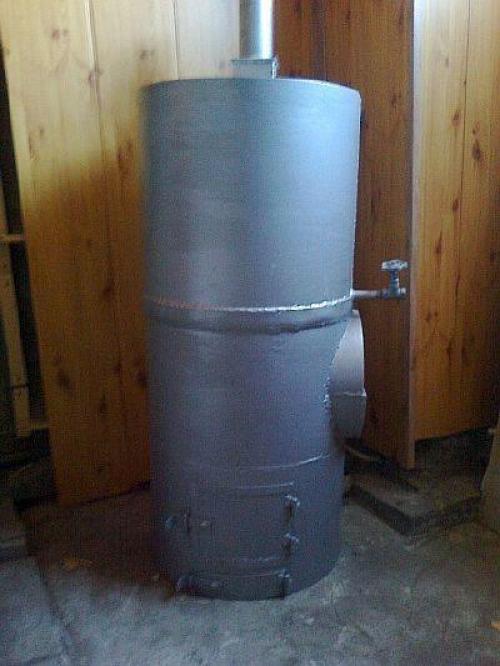

Вертикальная

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Однако стоит отметить, что она менее эффективна, так как тепло уходит вверх, и стены не успевают прогреваться. Помимо этого, в вертикальной конструкции топливо сгорает быстрее. А основной недостаток — нахождение топки и отсека для усиления тяги в парилки бани.

Маленькая печь для бани своими руками. Вертикальная и горизонтальная печь для бани из трубы — делаем своими руками

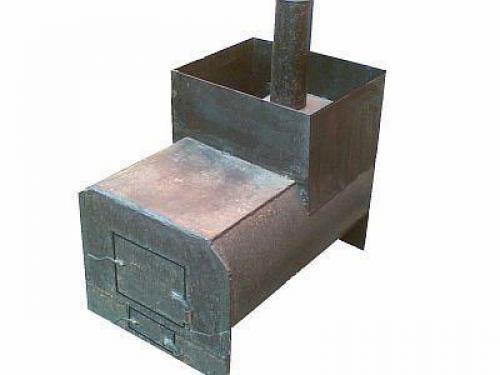

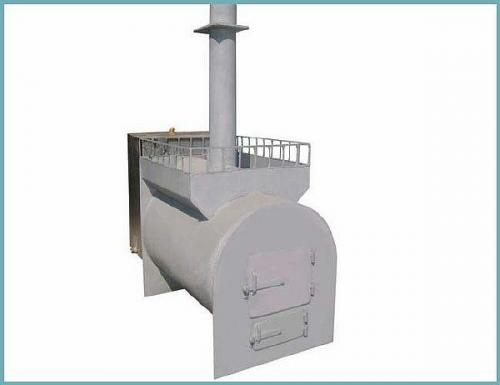

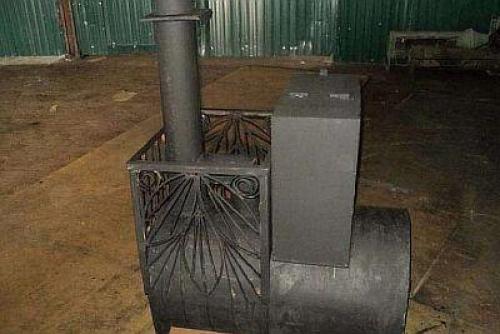

Горизонтальная

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь . Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Маленькая печь для бани своими руками. Вертикальная и горизонтальная печь для бани из трубы — делаем своими руками

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

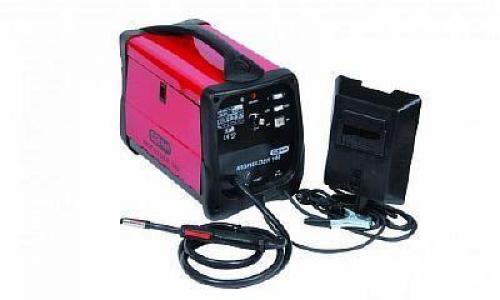

  • сварочным аппаратом;

Маленькая печь для бани своими руками. Вертикальная и горизонтальная печь для бани из трубы — делаем своими руками

  • болгаркой с разными насадками;
  • электродрелью;
  • слесарным инструментом;
  • ручками дверными;
  • врезным краном;
  • асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

  1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

Маленькая печь для бани своими руками. Вертикальная и горизонтальная печь для бани из трубы — делаем своими руками

  1. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
  2. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
  3. Навесные стальные петли.
  4. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
  5. Схемы и размеры вертикальной и горизонтальной печи

    После выбора модели, перед производством печи в баню своими руками, чертится чертёж, в нём обязательно нужно отразить все параметры и конфигурацию печи. Правильно составленный чертёж не только облегчит процесс монтажа, но и избавит от неполадок в работе.

    На схеме следует отразить основные части печи. Если вы впервые делаете печь в баню, то лучше воспользоваться готовой схемой.

Основание под металлическую печь. Монолитное печное основание

Габариты печного фундамента в бане привязаны к весу отопительного агрегата и характеристикам грунта, поэтому при его сооружении необходимо придерживаться следующих общих правил.

Вес каменных печей начинается от 700-750 кг, поэтому сооружение под них прочного железобетонного фундамента – обязательно.

Чтобы рассчитать, сколько будет весить печь, нужно учесть следующее соотношение: на 1 кубический метр кладки, вес которой с раствором составляет 1350 кг, расходуется 200 кирпичей.

Глубина заложения печного основания должна быть ниже точки промерзания, составлять не менее 0,5 м, а максимально – быть равной величине закладки фундамента, так как следует учитывать, что вновь выложенная сырая печь вдвое тяжелее рабочего отопителя.

Важно! В северных районах глубина закладки оснований строений (2 м и более) может быть излишне велика для печного отопителя, поэтому в вырытый на нужную глубину котлован выполняется подсыпка песком или гравием с послойным уплотнением.

*

В зависимости от веса печи и характеристик грунта фундамент выполняется заглублённым или без заглубления.

При весе печи более 2 т и грунте с содержанием лёсса или пористой глины котлован под печное основание роется из расчёта 1 м высоты базиса с предварительным выполнением планировки дна с устройством подсыпки толщиной 10-15 см из щебня или песка. По стенкам на всю высоту сооружается опалубка, которая после набора бетоном прочности удаляется, а на боковой и верхней поверхности бетонного основания выполняется гидроизоляция из рубероида и битумной мастики.

Основание под металлическую печь. Монолитное печное основание

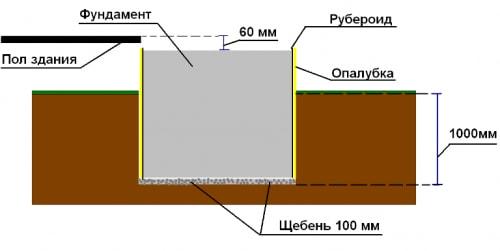

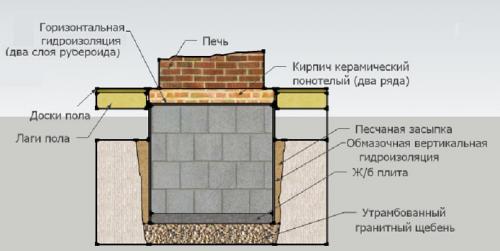

Заглублённый тип фундамента

Под печи весом 1 – 2 тонны сооружается базис малого заглубления – 0,7-1,0 м, который при низком расположении грунтовых вод желательно связать методом анкеровки с фундаментом строения – это исключит его возможное смещение при пучении грунта.

Основание под металлическую печь. Монолитное печное основание

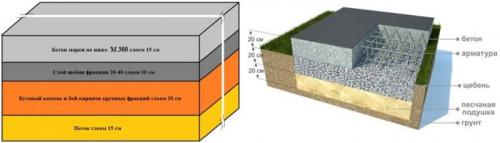

Схемы с вариантами послойного исполнения незаглублённого бетонного фундамента

При кладке небольших и средних по весу банных печей популярностью пользуется разновидность монолитного основания – конструкции из кирпича, уложенного на цементно-песчаный раствор, что даёт значительную экономию по сравнению с применением товарного бетона, к стоимости которого добавляются ещё и расходы на арматуру.

Основание под металлическую печь. Монолитное печное основание

Монолитный печной фундамент с использованием кирпича

Не меньшей популярностью среди бюджетных вариантов печных опорных заглублённых конструкций пользуется базис из бутового камня, также укладываемого на раствор с последующим выравниванием боковых стенок для качественного выполнения их гидроизоляции. Заготовка бута – операция трудоёмкая, но оправданная в плане экономии средств.

Основание под металлическую печь. Монолитное печное основание
