Как построить столбчатый фундамент для собственной бани. Разновидности фундамента столбчатого типа

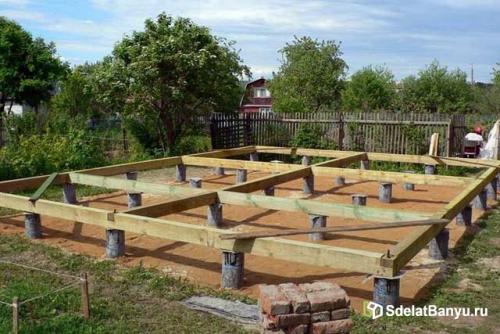

Столбчатый фундамент для бани или жилого дома конструктивно состоит из специальных опор (столбов), установленных в грунт на уровень до 155 см с выступом от 0,25 до 0,55 м в наземной части.
Установка опор выполняется в угловых точках строения, а также в местах соединения стен с перегородками. При наличии уклона на строительной площадке рекомендуется устанавливать дополнительные опорные элементы длиной до 3,6 метров.
Основные элементы могут быть расположены на расстоянии от 150 до 300 см друг от друга.
Отличительной характеристикой подобного основания является обустройство ростверка – специальной системы, состоящей из рандбалок и обвязочных опор. Он предусмотрен для равномерного и безопасного распределения механической нагрузки на готовую основу.
Для каркасных и деревянных бань в качестве обвязочных элементов используются брусья или бревна из древесины, для бетонных и кирпичных конструкций – швеллера и балки из металла.
Прежде чем построить столбчатый фундамент своими руками, следует определить тип ландшафта и технологию возведения строения. Это влияет на выбор стройматериалов для фундамента и глубину его заложения.
Для постройки оснований такого типа используются следующие материалы:
- Трубы из асбестоцемента, металла и пластика;
- Блоки;
- Морозостойкий кирпич;
- Камень;
- Железо и бутобетон;
- Дерево.
Выбирая определенный тип материала, важно правильно выполнить расчет коэффициента несущей способности, на основании которого определяется подходящее сечение опоры.
Для сооружений из бетона и блоков достаточно опоры сечением в 45 см, для бетона и бутового камня – до 65 см. При использовании труб диаметром до 35 см дополнительно рекомендуется укреплять полую конструкцию при помощи каркаса из тонкой арматуры и бетонной смеси.
Подобный параметр определяется конструктивными и техническими особенностями будущего основания, а также геологическими показателями почвы.
По глубине заложения столбчатый фундамент для бани бывает:
- Заглубленным – уровень закладки ниже допустимой отметки возможного промерзания почвы;
- Мелкозаглубленный – глубина составляет от 45 до 75 см от верхнего уровня почвы;
- Незаглубленный – располагается в верхней части грунта. В точках установки опор снимается верхний слой земли и досыпается материалом нерудного типа.
По технологии возведения основания бывают: монолитными и сборными.
Наиболее востребованными вариантами монолитных оснований являются:
- Столбчато ленточный фундамент. Он предусмотрен для возведения сооружений каркасного типа и деревянных построек – жилых домов, беседок и бань. Отличается простотой обустройства и надежностью эксплуатации. Основой фундамента являются специальные отверстия в грунте, куда устанавливается арматура и выполняется заливка бетонной смеси. Готовый столбик выдерживает предельные нагрузки до 16 тонн;
- Железобетонный столбчатый фундамент. Обладает повышенной прочностью, износостойкостью и хорошей несущей способностью. Возводится из труб асбестоцементных и металлических, установленных на защитной подушке из песка и гравия. Для повышения прочности выполняется армирующий пояс.
Монолитный столбчатый фундамент – достаточно практичный и экономный вариант, который подходит для строительства загородных домов и бань.
Предлагаем к ознакомлению полное техническое руководство, которое поможет сделать столбчатый фундамент своими руками в короткие сроки.
Столбчатый фундамент из блоков. Возведение столбов
Существует несколько видов столбчатых фундаментов. Те столбы, которые выполняют в скважинах из металлических или асбестоцементных труб, заполненных бетоном, называют сваями. Они уходят достаточно глубоко в грунт, а работы связаны с привлечением бурильной техники. В конкретном случае рассмотрению подлежит столбчатый фундамент из бетонных блоков, точнее его строительство. В зависимости от наличия пустот, фундаментные блоки маркируют следующим образом:
- ФБС - плотное изделие без пустот;
- ФБВ - плотное изделие с отверстиями для проведения коммуникаций;
- ФБП - пустотелый блок в форме буквы П.
Габаритные размеры и вес бетонных изделий бывают различными, но удобнее возводить столбчатый фундамент из блоков 20×20×40 см. Их и переносить, и укладывать можно вручную, без грузоподъемных механизмов. Пустотелые блоки чаще применяют для основы под перегородки, а для несущих стен все-таки лучше использовать плотные изделия. Они обладают более высокой несущей способностью и меньше подвержены влиянию атмосферных воздействий.
Устройство опорных площадок
Столб нельзя просто соорудить на земле. Для него, как и для любого другого основания нужно подготовить место. Для этого строго по разметке отрабатывают небольшие ямы под каждую опору, длина и ширина которых должны немного превышать самый большой размер блока. Глубина - около 15-30см, в зависимости от качества грунта.
Днище углублений уплотняют слоями песка и щебня. Подушка из сыпучих материалов должна быть пролита водой и утрамбована. Подготовку опорных площадок нужно выполнять очень тщательно, выверяя каждый сантиметр по высоте, чтобы впоследствии верх всех столбов получился на одном уровне. В качестве измерительных инструментов используются нивелир, строительный уровень, рулетка, а также подручные материалы.
Кладка столбов

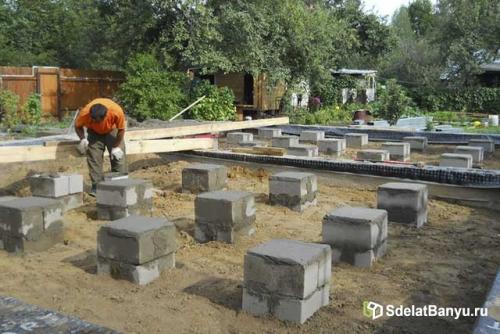

Имея качественно выполненное основание, построить столбчатый фундамент из блоков своими руками не представляет большой сложности. Для этого нужны бетонные блоки, цементно-песчаный раствор, инструменты, небольшие навыки и большое желание. Кладочный раствор нужно готовить сравнительно небольшими порциями, чтобы он не засыхал и имел хорошую пластичность. Поскольку основание готовится под строение относительно небольшого веса, то каждая опора может иметь размеры 40х40см.
Установка столбчатого фундамента из блоков начинается с углов, чтобы была лучшая возможность прослеживать правильность горизонтов. Кроме того, угловые опоры делаются обычно усиленными, их толщина бывает больше, чем у средних столбов.
Блоки укладывают на цементный раствор по принципу кирпичной кладки, то есть чередуя ложковые и тычковые ряды, на заданную высоту. Кладочный состав помещают на горизонтальную поверхность камней и на вертикальную внутри опоры. В процессе работы и по окончании возведения опор, обязательно выверяется размер по высоте и горизонтальность общей поверхности. Для создания более надежной конструкции основания, по опорам устраивают ростверк. Для его создания может применяться разный материал: железобетон, профильный металл. А если строится столбчатый фундамент бани из блоков, то обвязка может быть и деревянной.
Гидроизоляция
После того, как все столбы будут построены, их обязательно нужно обезопасить от проникновения влаги. Это могут быть и грунтовые воды, и атмосферные осадки. При отсутствии всякой защиты влага, замерзая и оттаивая, может постепенно разрушить как кладочный раствор, так и сами камни. Решению этой проблемы помогает гидроизоляция, в качестве которой обыкновенно используют битумные мастики, рубероид, стеклоизол и другие изолирующие материалы.
Каркасная баня на столбчатом фундаменте. От чего зависит выбор

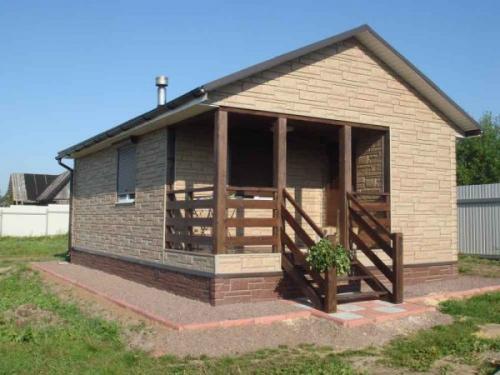

Небольшая каркасная банька на участке
Видов фундаментов, которые могут укладываться под баню, несколько. Однако перед тем, как определиться с видом, необходимо провести некоторый анализ, как самого строения, так и местности, на котором оно будет возводиться.
Итак, строение. Баня, которую строят для себя на даче, чаще всего не очень тяжелая и большая. Это, скорее всего, будет небольшое каркасное здание из предбанника, парилки и душевой.
Каркасная баня отличается легкостью, поэтому фундамент не обязательно должен быть монолитным или ленточным. При этом общий вес не будет сильно изменен после установки мебели — редко в баню ставят тяжелые гарнитуры и кровати.

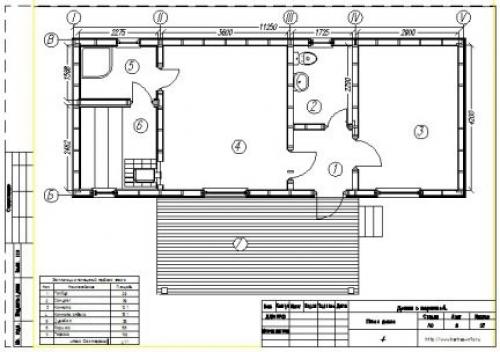

Планировка небольшой бани
Однако если вы строите огромную и большую баня, которую возможно планируете сдавать, то фундамент может ни в чем не уступать обычной основе под дом.
Такие бани имеют не три помещения, а гораздо больше, при чем здесь может быть установлен бассейн, который при заполнении водой может весить больше тонны. Все эти нюансы следует учитывать при выборе фундамента.

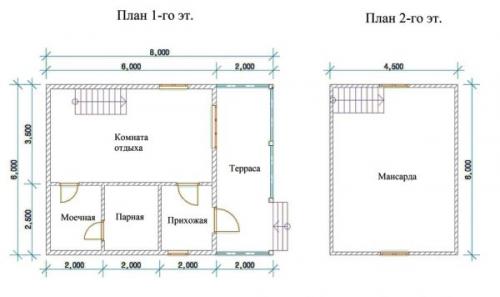

Планировка большой двухэтажной бани
Если ваша баня – это не первая постройка на участке, то вы уже в курсе, какого вида у вас почва. На песчаных почвах, которые практически не дают усадки, можно устанавливать легкие фундамента.
На глинистых или сыпучих почвах, которые особо часто распространены в районе рек и озер, лучше поставить ленточный фундамент, как менее подвижный.
Мелкозаглубленный столбчатый фундамент для бани. Что такое мелкозаглубленный столбчатый фундамент, пошаговая инструкция по возведению
Какими бы прочными и толстыми не были стены, они рухнут, если не будут иметь качественного основания, который берёт на себя нагрузку от строения и передаёт их на грунт.
Надёжной и недорогой конструкцией является мелкозаглубленный столбчатый фундамент.
Если знать особенности технологии возведения, его можно смонтировать самостоятельно.
Что это за конструкция?
Мелкозаглубленный столбчатый фундамент — это конструкция несущего строительного основания, состоящая из опорных столбов округлой или прямоугольной формы.
Устанавливаются они в углах здания, в местах где сосредоточены наибольшие нагрузки:
- на пересечениях перегородок,
- под колоннами,
- под каминами.
В целях равномерного распределения нагрузки от строения на опоры, сверху на фундамент устанавливают ростверк. Столбы погружают в грунт на глубину до 40 см.
Для каких сооружений используется?
Такие основания широко применяются для сооружений, который не сильно нагружают грунт , весом не более 1 т/м3, не имеющие подвалов:
- каркасные домики,
- деревянные бани,
- времянки;
- беседки;
- садовые домики,
- хозпостройки.
Благодаря конструктивным особенностям, столбчатый фундамент с небольшим заглублением выбирают для строений из дерева.
Для какого типа грунта подходит?
Для лёгких конструкций есть смысл размещать мелкозаглубленный столбчатый фундамент на почвах со слабой пучинистостью. На скальной или крупнообломочной почве он выдержит и постройки посолиднее из брёвен и бруса.
Чтобы правильно соорудить конструкцию для пучинистых почв, делают специальные инженерные расчёты и под опорами сооружают армированную подушку.
На слишком рыхлых почвах, заболоченных местностях такой вид фундамента не эффективен. Нельзя использовать на грунтах, предрасположенных к горизонтальным сдвигам. Это приведёт к опрокидыванию строения.
Использование дорогостоящего и трудозатратного железобетонного ростверка сведёт экономический эффект к нулю.
Материалы
Традиционно мелкозаглубленное столбчатое основание делается из армированного бетона . Может быть выполнено из брёвен, блоков, кирпича, камня.
Из бревен
Под хозпостройки часто делают деревянные опоры из бруса, бревна диаметром 15-20 см. У них ограниченный срок эксплуатации около 10 лет и невысокая несущая способность.
Основное требование к такому материалу — его обязательная обработка антисептиком и нанесение сверху гудрона или другого гидроизолятора.
Из кирпича и бетонных блоков
Для каркасных строений часто используют кирпичные столбы. Это должен быть полнотелый керамический и силикатный кирпич, который не сильно впитывает воду.
В противном случае он быстро разрушится. Бетонные блоки должны быть хорошего качества, достаточной плотности .
Под кирпичные или блочные опоры устраивают подушку из щебня, пролитую цементным молочком. После установки столбов необходимо подождать, пока кладочный раствор наберёт прочность. Обычно это происходит в течение 12-20 дней.
Железобетонный монолит
Монолитные армированные железобетонные опоры обладают хорошей несущей способностью и надёжностью. Устанавливаются в ямы с щебневой подушкой и армирующим каркасом.
Опалубку делают из:
- обрезной доски,
- фанеры,
- листов железа.
Трубы
Трубы из асбеста, железа и пластика применяют в сочетании с армирующим каркасом как несъёмную опалубку для столбов из бетона.
Диаметры зависят от назначения:
- 100 мм хватит для террас, навесов и беседок;
- 250-300 мм выбирают для бревенчатых построек.
Для установки таких труб подготавливают скважины соответствующих габаритов.
Достоинства и недостатки
Основание в форме мелкозаглубленных столбов имеет следующие преимущества перед другими типами фундаментов:
- Сокращаются время и затраты на выполнение земляных работ, идеально выравнивать площадку не потребуется.
- Несложный и быстрый монтаж, не нужно привлекать сложную технику.
- Есть возможность установки на рельефных участках, склонах.
- Нет необходимости обустройства сложной и дорогостоящей гидроизоляции.
- Долгий срок службы, если соблюдены технология возведения и требования к материалам.
- Отличается прекрасной устойчивостью при пучении грунта от мороза и отлично подходит для регионов, где промерзает земля.
- В целом небольшие материальные затраты на возведение всей конструкции.
Как у любого другого сооружения, такие фундаменты имеют недостатки:
- Не выдержат кирпичные и каменные дома.
- Не подходят для многоэтажек.
- Нельзя ставить на почвах с высоким стоянием грунтовых вод и на песчаниках.
- Не получится сделать подвальные помещения.
- Нельзя оставлять без присмотра, при малейшем разрушении сразу ремонтировать.
Эти основные слабые места мелкозаглубленного столбчатого основания необходимо учитывать.
Если есть желание использовать столбы в качестве фундамента под кирпичное здание, можно рассмотреть вариант столбчато-ленточного аналога.
Этапы возведения своими руками
При сооружении такой конструкции очень важно провести тщательные подготовительные работы, привести в порядок участок и выдержать технологию возведения опор.
