Этапы работы над ленточным фундаментом бани. Когда нужен ленточный фундамент бани

19.09.2022 в 09:52

Этапы работы над ленточным фундаментом бани. Когда нужен ленточный фундамент бани

Даже полноценная коробка бани, толщиною в кирпич, не в состоянии противостоять нагрузкам и напряжениям в конструкции, возникающим при просадке и деформации грунта под весом кладки. Если не сделать ленточную основу, даже клинкерный кирпич и бутовая кладка в стенах бани лопаются и дают трещины. На вес конструкции бани влияет также форма здания, размеры коробки стен и размеры крыши. Чем больше площадь основы, тем больше бруса и бревна нужно, чтобы сделать каркас крыши и потолочное перекрытие, тем больше давление основания на почву.

Можно сделать стены бани из бруса или бревна, но и в этом случае при нарушении несущей способности грунта деревянные срубы могут давать крен и осадку, способные сломать внутренние переборки бани и стропила крыши. Бревенчатые постройки можно поставить на трубчатые сваи, на которых делать ленту каркаса фундамента из бруса. Такой вариант фундамента позволяет выровнять нагрузку и сделать стены бани из бревна.

Какую глубину и ширину фундаментной ленты нужно заливать, определяется характером грунта под будущее строительство бани:

  • Для плотной смеси с большим количеством каменистой породы крупных и мелких фракций глубина ленточного фундамента может быть ограничена в 40-50 см. Как правило, вырыть глубокий полноценный фундамент своими руками очень сложно;
  • Плотные тощие песчаные смеси с мощностью слоя не менее одного метра. В таком грунте фундамент выполняют в 60-70 см глубиной с обязательным контрольным бурением в углах будущей фундаментной коробки;
  • Любая почва с содержанием суглинка или глины, любой породы, способной поглощать влагу. В таких случаях необходимо сделать траншею под фундамент на глубину промерзания плюс 25-30 см.

Важно! На грунтах с большим содержанием супесей или песка можно сделать несколько дополнительных рядов свай из бревна внутри контура ленточной основы. Такой вариант поможет сохранить устойчивость бани, если под бетонной лентой начинают подниматься грунтовые воды.

Этапы работы над ленточным фундаментом бани. Когда нужен ленточный фундамент бани

Каждую из свай необходимо «привязывать» к стенам бани укладкой в основании балок из бруса. Кроме того, такой вариант дополнительного фундамента в бане можно использовать в качестве основы из бруса для тяжелых чугунных печей с кирпичной обкладкой.

На плотных каменистых почвах можно рассчитывать на мелкозаглубленный ленточный фундамент для бани. Обычно это выходы каменистой фракции мергеля, доломита или массивы тяжелой монолитной породы. В таких случаях траншея под фундаментной лентой получается мелкой — в 30-40см глубиной. Спрессованное каменистое основание играет роль плиты фундамента. В этих случаях ленточный фундамент нужен, чтобы привязать здание к каменистой основе.

Какой фундамент под баню. Виды фундаментов под баню

Фундамент (лат. fundamentum) – это подземный или подводный конструктивный элемент строения, компенсирующий статическую нагрузку, создаваемую весом сооружения, и динамические нагрузки, возникающие под воздействием ветра, движения воды, людей и транспорта. Изготавливается из бетона, железобетона, камня, стали или дерева. Может быть ленточным, свайным, столбчатым и плитным.

Из определения видно, что основание под зданием может быть разным. Чтобы разобраться, какой фундамент для бани лучше, рассмотрим достоинства и недостатки каждого из них.

Ленточный фундамент

Ленточный фундамент представляет собой заглубленный в землю замкнутый контур прямоугольной или трапециевидной формы из армированного металлическим прутком цементно-песчаного раствора, железобетонных блоков или бутового камня под несущими стенами здания. Основная функция – передавать статическую и динамическую нагрузку сооружения грунту. Широко используется в промышленном и частном строительстве. Может быть монолитным, сборным и комбинированным.

Если перевести определение на более понятный язык, то ленточный фундамент под баню представляет собой вкопанную в землю непрерывную, в виде «ленты», опору для стен здания с одинаковым прямоугольным или трапециевидным поперечным сечением, тянущуюся при этом не только по периметру постройки, но и под внутренними несущими стенами. Ширина ее больше толщины стен примерно на 10-15 см. Над землей цоколь фундамента выступает, как правило, на 20-50 см.

По глубине заложения может быть заглубленным, среднезаглубленным и мелкозаглубленным. Поясним: по строительным нормам в землю фундамент должен уходить до точки промерзания грунта, плюс 20 см. Однако для зданий со стенами из легких материалов достаточно выкопать траншею ниже плодородного слоя почвы на 20 см. Условно это будет 50-70 см. При промерзании грунта вглубь более 1 м это мелочь.

Для устройства фундамента роется траншея. При этом примерно на 25 см ниже расчетной глубины ленты для отсыпки песчаной подушки. На нее и укладывается или заливается основание под стены. У каждой разновидности ленточного фундамента есть свои плюсы и минусы. Мы их рассмотрим подробно. А сейчас приведем сильные и слабые стороны этого вида фундамента в целом.

  • универсальность – можно закладывать для бани из бревна и других видов материалов;
  • высокая несущая способность;
  • устойчивость к эксплуатационным нагрузкам: влаге, подземным водам, вспучиванию грунта и его вибрации от проезжающего транспорта;
  • значительный эксплуатационный ресурс, превосходящий, во многих случаях, долговечность самого сооружения;
  • высокая трудоемкость выполняемых работ, в том числе и земляных;
  • большие денежные затраты на материалы.

Монолитный

Самый простой вид фундамента под баню – ленточный монолитный. Представляет собой нигде не прерывающийся пояс из армированного бетона, который заливается в опалубку. Схематично это выглядит следующим образом:

  1. рассчитывается площадь опоры будущего фундамента, для определения его толщины;
  2. копается траншея и на ее дно насыпается подушка из песка;
  3. устанавливается опалубка (при прочном грунте возводится только для цоколя);
  4. на кирпичи или камни укладывается армирующий каркас;
  5. заливается цементно-песчаный раствор.

Более подробно технологию рассмотрим в отдельной статье. А сейчас приведем достоинства и недостатки этого вида фундамента применительно к баням (для других зданий с большей весовой нагрузкой плюсы и минусы могут быть другими).

  • универсальность – подходит под все типы стен и виды грунта, за исключением торфяников;
  • для расчета всех технических характеристик достаточно калькулятора и справочника – нет сложных формул;
  • можно использовать незаглубленный вариант благодаря малому весу стен, если они из бруса, пенобетона, газобетона и других легких материалов;
  • простая технология заливки – работы можно выполнить одному человеку, при этом новичку в строительном деле при наличии бетономешалки;
  • высокая жесткость – выдерживает подвижки грунта при перепаде высоты до 1,5 м;
  • имеет большой запас прочности, в результате чего сруб или кирпичная кладка со временем разрушаются, а основание под стенами остается практически в первозданном виде.
  • выполнять работы по заливке можно только при плюсовой температуре. Имеющиеся в продаже пластификаторы, позволяющие работать в мороз, лучше не применять. При крайней необходимости можно воспользоваться фундаментными блоками;
  • большой объем земляных работ – для их выполнения придется приложить значительные физические усилия;
  • высокая трудоемкость – кроме рытья траншеи много времени занимает создание армирующего пояса и сама заливка;
  • длительный срок для набора прочности – 28-30 дней;
  • заливать необходимо в один прием – перерывы снижают прочность.

Источник: https://bani-iz-brusa.postroivsesam.info/novosti/lentochnyy-fundament-pod-banyu-6h4-svoimi-rukami

Ленточный фундамент. Особенности конструкции

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом,или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры. Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно. Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

Мелкозаглубленный ленточный фундамент для бани своими руками. Проектирование

Мелкозаглубленный ленточный монолитный фундамент при наличии песка, щебня и цемента построить проще всего. При этом стоимость его при изготовлении своими руками будет совсем невелика.

Дешевле обойдется только свайный или столбчатый фундамент. Но эти варианты я сразу отверг. Мелкозаглубленный ленточный фундамент образует замкнутый контур, который под полом здания создает воздушную камеру. А она впоследствии будет являться тепловым «демпфером», влияющим на температуру пола в бане. При устройстве столбчатого или свайного фундамента под зданием образуется пустота. Зазоры между сваями или столбами нужно будет закрывать и хорошо изолировать.

Нагрузка от деревянного строения на грунт невелика, поэтому площадь подошвы я даже не рассчитывал. Ширину ленты я принял конструктивно равной 300 мм. Высота фундамента — 600 мм, примерно на 400 мм фундамент должен быть заглублен в грунт.

Для уменьшения влияния морозного пучения грунта было решено производить строительство по песчаной подушке толщиной 300 мм, обратную засыпку траншей производить тоже песком.

По всему периметру лента армировалась четырьмя стержнями арматуры A-III, диаметром 12 мм (два по верхнему поясу на расстоянии 30 мм от верха фундамента и два — по нижнему, на таком же расстоянии от будущей подошвы. В качестве поперечной конструктивной применена арматура диаметром 8 мм с шагом 500 мм. Все соединения арматуры производились вязальной проволокой.

Важно. Осуществлять соединение и наращивание арматуры сваркой недопустимо, так как при нагревании состав стали изменяется и прочность стержней значительно уменьшается.

Размер бани в плане я назначил в зависимости от длины бруса, имеющегося в наличии — 5,50х5,50 м. Так оказалось впоследствии проще возводить стены — минимум отходов при небольших объемах работ.

Я очень хотел, чтобы при выходе из бани была небольшая веранда или терраса. А под все внутренние стены и перегородки я тоже предусмотрел бетонную ленту. Объем бетона для фундамента по расчету должен быть равным примерно 6,2 куб. м.

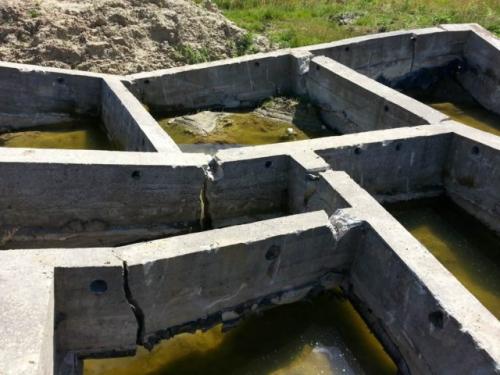

Незаглублённый фундамент для бани. Конструкция

Ленту незаглубленного фундамента можно заливать, если грунт не относится к плавучим или пучинистым. Под железобетонной лентой предварительно обустраивают песчаную подушку – ее толщина составляет 20-40 см. Монолитная лента должна проходить под всеми несущими стенами строения (наружными и внутренними) и каркасом пристроек, включая веранду, крыльцо и т.д.

Данный тип фундамента допускается использовать, если длина стены строения не превышает 7 метров. Более длинная лента склонна к разрушению по причине неравномерной усадки сооружения. Это связано с ее недостаточной механической прочностью.

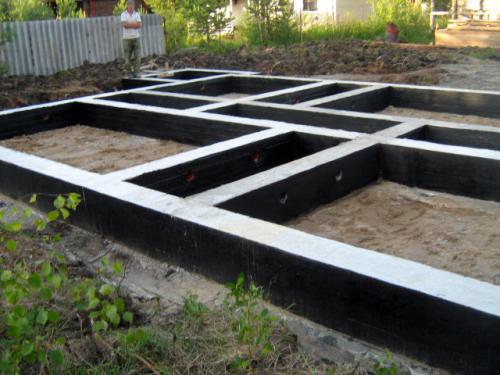

Незаглублённый фундамент для бани. Конструкция

Незаглубленный фундамент отличается от мелкозаглубленного тем, что на его стенки не воздействует грунт, склонный к подвижкам. Силы морозного пучения лишь в небольшой степени воздействуют на подошву основания благодаря специально обустроенной подушке.

Конструкция данного фундамента выглядит следующим образом:

  1. Лента из армированного бетона. Высота – 20-50 см, ширина – 30-50 см.
  2. Подушка из материалов, не склонных к пучению. Допускается применение песка, гравия, щебня, шлака. Оптимальный вариант – смесь, состоящая из песка (60%) и гравия (40%). Гравий можно заменить на шлак или щебень.

Выбор высоты подушки зависит от склонности грунта к вспучиванию, от глубины залегания грунтовых вод, от выбора материалов, из которых будет возводиться постройка. Чем сильнее способен вспучиваться грунт, чем тяжелее конструкции постройки, тем толще и шире должна быть подушка. Ее ширина должна превосходить ширину фундаментной ленты в 1,5-2 раза.

Свойство песчано-гравийной подушки гасить пучинистые воздействия на подошву фундаментного основания снижаются при увлажнении с последующим промерзанием. Чтобы влага не проникала в подушку, с наружной стороны здания, вдоль всей ленты, требуется обустроить отмостку с гидроизолированным основанием и теплоизоляцией.

Незаглублённый фундамент для бани. Конструкция

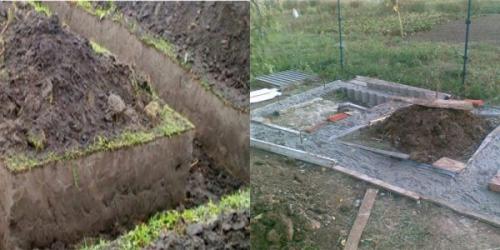

Фундамент для бани без арматуры. Можно ли обойтись без арматуры в фундаменте

Фундамент без арматуры оказывается совсем неуместным, если грунты на участке застройки обладают некоторой подвижностью. Ленточный фундамент без армирования может просто быть разорван при подвижках земли.

Можно ли не армировать ленточный фундамент?

Фундамент для бани без арматуры. Можно ли обойтись без арматуры в фундаменте

Ленточный фундамент без арматуры

Для некоторых типов грунтов категорически нет. Есть наглядный пример, при котором человек решил построить основание на глине, в том районе, где большинство строятся на сваях. В результате его ленточное основание оказалось разорвано в нескольких местах уже на следующий сезон. Арматура в фундаменте не только укрепляет прочность, но и придает эластичности.

Ленточный фундамент без арматуры имеет сниженный срок эксплуатации в большинстве случаев.

Нужна ли арматура в ленточном фундаменте?

В большинстве ситуаций нужна. Безальтернативно. Экономия на арматуре тут неуместна. Причем оптимальным способом скрепления армированного каркаса является вязка. С помощью специальной вязочной проволоки можно быстро создать качественный и прочный каркас. Если соединения скреплять с помощью сварки, то нарушается структура прута. Фундамент без армирования в процессе обязательной усадки, которая длится около 5 лет, с высокой вероятностью трескается . Поэтому экономия на материале каркаса недопустима.

Можно ли залить фундамент без арматуры?

Технически это вполне возможно и многократно производится. Но следует точно понимать, как работает армирование в основании здания или сооружения. Оно не позволяет касательным силам, которые развиваются во время морозного пучения, повредить целостность основания.

Значит, что фундамент может не иметь каркаса только при отсутствии подвижек грунта. В противном случае он обязателен.

Источник: https://armatura-dlya-fundamenta.aystroika.info/novosti/mozhno-li-zalivat-fundament-bez-armatury-pochemu-doma-na-takom-fundamente-ne-razvalivayutsya

Мелкозаглубленный фундамент. Что такое мелкозаглубленный столбчатый фундамент, пошаговая инструкция по возведению

Какими бы прочными и толстыми не были стены, они рухнут, если не будут иметь качественного основания, который берёт на себя нагрузку от строения и передаёт их на грунт.

Надёжной и недорогой конструкцией является мелкозаглубленный столбчатый фундамент.

Если знать особенности технологии возведения, его можно смонтировать самостоятельно.

Что это за конструкция?

Мелкозаглубленный столбчатый фундамент — это конструкция несущего строительного основания, состоящая из опорных столбов округлой или прямоугольной формы.

Устанавливаются они в углах здания, в местах где сосредоточены наибольшие нагрузки:

  • на пересечениях перегородок,
  • под колоннами,
  • под каминами.

В целях равномерного распределения нагрузки от строения на опоры, сверху на фундамент устанавливают ростверк. Столбы погружают в грунт на глубину до 40 см.

Для каких сооружений используется?

Такие основания широко применяются для сооружений, который не сильно нагружают грунт , весом не более 1 т/м3, не имеющие подвалов:

  • каркасные домики,
  • деревянные бани,
  • времянки;
  • беседки;
  • садовые домики,
  • хозпостройки.

Благодаря конструктивным особенностям, столбчатый фундамент с небольшим заглублением выбирают для строений из дерева.

Для какого типа грунта подходит?

Для лёгких конструкций есть смысл размещать мелкозаглубленный столбчатый фундамент на почвах со слабой пучинистостью. На скальной или крупнообломочной почве он выдержит и постройки посолиднее из брёвен и бруса.

Чтобы правильно соорудить конструкцию для пучинистых почв, делают специальные инженерные расчёты и под опорами сооружают армированную подушку.

На слишком рыхлых почвах, заболоченных местностях такой вид фундамента не эффективен. Нельзя использовать на грунтах, предрасположенных к горизонтальным сдвигам. Это приведёт к опрокидыванию строения.

Использование дорогостоящего и трудозатратного железобетонного ростверка сведёт экономический эффект к нулю.

Материалы

Традиционно мелкозаглубленное столбчатое основание делается из армированного бетона . Может быть выполнено из брёвен, блоков, кирпича, камня.

Из бревен

Под хозпостройки часто делают деревянные опоры из бруса, бревна диаметром 15-20 см. У них ограниченный срок эксплуатации около 10 лет и невысокая несущая способность.

Основное требование к такому материалу — его обязательная обработка антисептиком и нанесение сверху гудрона или другого гидроизолятора.

Из кирпича и бетонных блоков

Для каркасных строений часто используют кирпичные столбы. Это должен быть полнотелый керамический и силикатный кирпич, который не сильно впитывает воду.

В противном случае он быстро разрушится. Бетонные блоки должны быть хорошего качества, достаточной плотности .

Под кирпичные или блочные опоры устраивают подушку из щебня, пролитую цементным молочком. После установки столбов необходимо подождать, пока кладочный раствор наберёт прочность. Обычно это происходит в течение 12-20 дней.

Железобетонный монолит

Монолитные армированные железобетонные опоры обладают хорошей несущей способностью и надёжностью. Устанавливаются в ямы с щебневой подушкой и армирующим каркасом.

Опалубку делают из:

  • обрезной доски,
  • фанеры,
  • листов железа.

Трубы

Трубы из асбеста, железа и пластика применяют в сочетании с армирующим каркасом как несъёмную опалубку для столбов из бетона.

Диаметры зависят от назначения:

  • 100 мм хватит для террас, навесов и беседок;
  • 250-300 мм выбирают для бревенчатых построек.

Для установки таких труб подготавливают скважины соответствующих габаритов.

Достоинства и недостатки

Основание в форме мелкозаглубленных столбов имеет следующие преимущества перед другими типами фундаментов:

  1. Сокращаются время и затраты на выполнение земляных работ, идеально выравнивать площадку не потребуется.
  2. Несложный и быстрый монтаж, не нужно привлекать сложную технику.
  3. Есть возможность установки на рельефных участках, склонах.
  4. Нет необходимости обустройства сложной и дорогостоящей гидроизоляции.
  5. Долгий срок службы, если соблюдены технология возведения и требования к материалам.
  6. Отличается прекрасной устойчивостью при пучении грунта от мороза и отлично подходит для регионов, где промерзает земля.
  7. В целом небольшие материальные затраты на возведение всей конструкции.

Как у любого другого сооружения, такие фундаменты имеют недостатки:

  1. Не выдержат кирпичные и каменные дома.
  2. Не подходят для многоэтажек.
  3. Нельзя ставить на почвах с высоким стоянием грунтовых вод и на песчаниках.
  4. Не получится сделать подвальные помещения.
  5. Нельзя оставлять без присмотра, при малейшем разрушении сразу ремонтировать.

Эти основные слабые места мелкозаглубленного столбчатого основания необходимо учитывать.

Если есть желание использовать столбы в качестве фундамента под кирпичное здание, можно рассмотреть вариант столбчато-ленточного аналога.

Этапы возведения своими руками

При сооружении такой конструкции очень важно провести тщательные подготовительные работы, привести в порядок участок и выдержать технологию возведения опор.
