Расчет фундамента под дом из бруса. Какие расчеты нужно произвести
Фундамент под строительство дома из бруса нужно выбирать в зависимости от почвы и климата, а так же тяжести строения. Но в любом случае сначала нужно произвести расчеты:
- Рассчитать и проанализировать грунт. Определить его глубину промерзания и характеристику. Это могут сделать специалисты занимающиеся геодезией в любом из городов. Конечно, стоить такая услуга будет недешево, но зато не придется опасаться, что фундамент треснет от вешних вод или в сильные морозы.
- Рассчитать, на каком уровне находятся грунтовые воды. Обязательное условие для правильной закладки фундамента — грунтовые воды ниже уровня промерзания почвы.
- Произвести расчеты будущего дома, отталкиваясь от этого, выбрать тип фундамента. Любой специалист отметит, что здание из бруса в два этажа или со сложной массивной конструкцией нуждается в надежном фундаменте. Облегченный вариант в таких случаях не рассматривается.
Для разных типов фундамента производят расчеты:
- По осадке. Этот вид расчета чаще используют при закладке ленточного фундамента под дом из бруса. Такой способ учитывает нормативные нагрузки на фундамент и считается наиболее простым.
- По прочности. Используют такой расчет для домов из бруса редко, только если у здания большая этажность или сложная конструкция.
Только при соблюдении всех расчетов фундамент будет выполнять свои основные функции не один десяток лет. Основные функции фундамента под строительство дома из клееного бруса, профилированного и т.д.: выдержать конструкцию дома и не дать ему деформироваться или разрушиться, сделать минимальной усадку и защитить деревянную стену от излишков влаги.
Для примера расскажем, как рассчитать нагрузку на фундамент и выбрать его площадь. В нагрузку входит сумма веса самого дома (постоянная)+ временная (ветер, снег и т.д.). Для правильных расчетов нужно учесть вес самого дома с проживающими в нем людьми, мебель и т.д. Так же важно знать выдержит ли почва нагрузку от веса дома + фундамента. Проектировщики – профессионалы учитывают все эти показатели с точностью веса материала и полным изучением грунта. Если строить самостоятельно, выполнить такие расчеты сложно, но приблизительно рассчитать выдержит ли фундамент нужно, также как и составить план дома.
Вес дома
Рассчитать вес дома можно, основываясь на справочные данные с усредненными показателями: покрытия, кровли, стен. Представляем таблицу веса 1 м2стены из различного материала:
Рассчитать вес перекрытий можно по таблице:
Вид перекрытия | Вес, кг/м² |
---|---|
Чердачное, деревянные балки и утеплитель с плотностью до 200 кг/м3 | 65-100 |
Чердачное, деревянные балки и утеплитель с плотностью до 500 кг/м3 | 130-210 |
Цокольное, деревянные балки и утеплитель плотностью до 200 кг/м3 | 95-155 |
Цокольное, деревянные балки и утеплитель плотностью до 500 кг/м3 | 190-300 |
Вес кровли:
Зная эти данные, не сложно будет рассчитать вес своего дома. Прибавляем к ней временную нагрузку:
Грунт сухой имеет среднюю нагрузку от 2 до 5 кг/см2. Зная эту цифру, несложно рассчитать, выдержит ли грунт фундамент с домом.
Чертеж ленточного фундамента онлайн. справка
Укажите необходимые размеры в миллиметрахX - ширина фундамента
Y - длина фундамента
A - толщина фундамента
H - высота фундамента
C - расстояние до оси перемычки
Расчет столбчатого фундамента онлайн. Информация по назначению калькулятора
Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.
Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003
С вайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.
О сновными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.
С уществует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.
Расчет мелкозаглубленного фундамента онлайн. Калькулятор ленточного фундамента
Грамотно спроектированный и построенный фундамент гарантирует долговечную эксплуатацию любого здания и сооружения. Сегодня существует несколько популярных типов оснований, но самым востребованным из всех безусловно является ленточный. Для его создания не требуется специальное оборудование, а технология монтажа проста, как два пальца – каждый в состоянии построить ленточный фундамент своими руками.
Сервис KALK.PRO предлагает вам выполнить расчет ленточного фундамента с помощью онлайн-калькулятора . Он предназначен для расчета количества и объема материалов, подбора оптимальной толщины ленты, определения допустимой нагрузки на грунт и многого другого. Для наглядности программа выводит динамические чертежи и 3D-модель, которые изменяются в зависимости от выбираемых параметров и задаваемых значений.
Калькулятор позволяет рассчитать МЗЛФ, стандартный или углубленный фундамент монолитного типа – методика вычисления во всех случаях ничем не отличается. Для удобства пользователей, в алгоритм программы заложен расчет арматуры и расчет бетона для ленточного фундамента. В скором времени планируется добавить опалубку.
Инструкция
Наш сервис позволяет рассчитать ленточночный фундамент под дом максимально точно, однако достоверность этих расчетов напрямую зависит, от того какие параметры вы заполните в поля калькулятора. Специально для исключения подобных недоразумений, было записано обучающее видео с подробным пояснением всех элементов калькулятора ленточного фундамента и используемых величин. Смотрите инструкцию и задавайте свои вопросы в комментариях, если требуется уточнение.
Для тех, у кого нет возможности просмотреть видео со звуком или есть проблемы с воспроизведением видео, мы подготовили укороченную текстовую версию примера расчета ленточного фундамента на нашем сервисе. Читайте чуть ниже.
Заполняйте поля калькулятора ВНИМАТЕЛЬНО , так как любая, даже незначительная ошибка может стоить потраченного времени и средств.
Обзор интерфейса
Интерфейс калькулятора расчета ленточного фундамента должен быть интуитивно понятен большинству пользователей, так как выполнен достаточно просто.
Основная часть программы подразделяется на несколько крупных элементов:
- Вводный блок с начальными данными и упрощенной схемой.
- Подробный чертеж ленточного фундамента, который отрисовывается на основании первого пункта.
- Интерактивная 3D-модель, которая позволяет посмотреть все элементы конструкции в трехмерном пространстве.
- Результаты расчета (материалы, величины, допустимые значения…).
Также под самим калькулятором, приведена небольшая справка, в каких форматах доступно скачивание, как сохранить результат, отправить по электронной почте или добавить в закладки.
Схема
Исходя из плана вашего дома, вы начинаете визуализировать устройство монолитного ленточного фундамента. С помощью конфигуратора, задайте необходимое количество лент и их расположение.
Сервис ограничивает максимально возможное количество осей по горизонтали и по вертикали. Вы можете задать не более 2 дополнительных линии по каждому направлению, т.е. в сумме не больше 8 осей.
Для того чтобы добавить параллельные горизонтальные (буквенные) оси, выберите в первом пункте AD0 необходимое количество (1 или 2). Новые прямые расположатся между осями AD и будут называться B и С.
Вертикальные оси (цифровые) добавляются не на всю длину ленточного фундамента, а конкретно к каждой секции AB, BC или CD.
Для того чтобы сместить секцию, заполните поле «Смещение стороны». Подробнее об этом смотрите ниже, где разбирается практический пример.
Пример 1.
Для того чтобы получить квадратный монолитный ленточный фундамент для дома, разделенный на 9 равных блоков, вам нужно:
- добавить две оси в пункте AD0;
- добавить две оси в пункте AB0;
- добавить две оси в пункте BC0;
- добавить две оси в пункте CD0.
Пример 2.
У вас нестандартный фундамент, который разделен на 6 неравнозначных секций. Блок AB разбит на три части, блок BC на две, а CD не разбит.
- добавить две оси в пункте AD0;
- добавить две оси в пункте AB0;
- добавить одну ось в пункте BC0;
- в пункте CD0 оставить ноль.
Таким образом, «играясь» значениями, вы можете сделать схематичный чертеж фундамента с любыми видами секций. Также, для вашего удобства есть возможность повернуть чертеж (на 90, 180 или 270 градусов), выбрать его цвет, включить сетку и показывать ли направляющие линии.
Характеристики фундамента
Теперь нам необходимо указать размеры сторон, ширину ленты, высоту и глубину заложения ленточного фундамента, а также используемую марку бетона.
Заполнение полей с размерами сторон, не должно вызвать сложностей – все наглядно проиллюстрировано на чертеже ленточного фундамента.
Высота ленты рассчитывается индивидуально, в зависимости от ваших предпочтений, высоты цоколя или по другим причинам. Стандартная величина 40-50 см.
Калькулятор расчета нагрузки на фундамент. Сбор нагрузок на фундамент или сколько весит мой дом
Калькулятор Вес-Дома-Онлайн v.1.0
Расчет веса дома с учетом снеговой и эксплуатационной нагрузки на перекрытия (расчет вертикальных нагрузок на фундамент). Калькулятор реализован на основе СП 20.13330.2011 Нагрузки и воздействия (актуал. версия СНиП 2.01.07-85).
Источники данных: СП 20.13330.2011 "Нагрузки и воздействия" (актуал. версия СНиП 2.01.07-85 )
Пример расчета
Дом из газобетона размерами 10х12м одноэтажный с жилой мансардой.
Входные данные
- Конструктивная схема здания: пятистенок (с одной внутренней несущей стеной по длинной стороне дома)
- Размер дома: 10х12м
- Количество этажей: 1 этаж + мансарда
- Снеговой район РФ (для определения снеговой нагрузки): г.Санкт-Петербург – 3 район
- Материал кровли: металлочерепица
- Угол наклона крыши: 30⁰
- Конструктивная схема: схема 1 (мансарда)
- Высота стен мансарды: 1.2м
- Отделка фасадов мансарды: кирпич лицевой фактурный 250х60х65
- Материал наружных стен мансарды: газобетон D500, 400мм
- Материал внутренних стен мансарды: не участвует (конек подпирают колоны, которые в расчете не участвуют из-за малого веса)
- Эксплуатационная нагрузка на перекрытия: 195кг/м2 – жилая мансарда
- Высота первого этажа: 3м
- Отделка фасадов 1 этажа: кирпич лицевой фактурный 250х60х65
- Материал наружных стен 1 этажа: газобетон D500, 400мм
- Материал внутренних стен этажа: газобетон D500, 300мм
- Высота цоколя: 0.4м
- Материал цоколя: кирпич полнотелый (кладка в 2 кирпича), 510мм
Размеры дома
Длина наружных стен: 2 * (10 + 12) = 44 м
Длина внутренней стены: 12 м
Общая длина стен: 44 + 12 = 56 м
Высота дома с учетом цоколя = Высота стен цоколя + Высота стен 1-го этажа + Высота стен мансарды + Высота фронтонов = 0.4 + 3 + 1.2 + 2.9 = 7.5 м
Для нахождения высоты фронтонов и площади кровли воспользуемся формулами из тригонометрии.
АВС – равнобедренный треугольник
АВ=ВС – неизвестно
АС = 10 м (в калькуляторе расстояние между осями АГ)
Угол ВАС = Угол ВСА = 30⁰
ВС = AC * ½ * 1/ cos(30⁰) = 10 * 1/2 * 1/0.87 = 5.7 м
BD = BC * sin(30⁰) = 5.7 * 0.5 = 2.9 м (высота фронтона)
Площадь треугольника АВС (площадь фронтона) = ½ * BC * AC * sin(30⁰) = ½ * 5.7 * 10 * 0.5 = 14
Площадь кровли = 2 * BC * 12 (в калькуляторе расстояние между осями 12) = 2 * 5.7 * 12 = 139 м2
Площадь наружных стен = (Высота цоколя + Высота 1-го этажа + Высота стен мансарды) * Длину наружных стен + Площадь двух фронтонов = ( 0.4 + 3 + 1.2) * 44 + 2 * 14 = 230 м2
Площадь внутренних стен = (Высота цоколя + Высота 1-го этажа ) * Длина внутренних стен = (0.4 + 3) * 12 = 41м2 (Мансарда без внутренней несущей стены. Конек подпирают колоны, которые в расчете не участвуют из-за малого веса).
Общая площадь перекрытий = Длина дома * Ширина дома * (Кол-во этажей + 1) = 10 * 12 * (1 + 1) = 240 м2
Расчет нагрузок
Крыша
Город застройки: Санкт-Петербург
По карте снеговых районов РФ город Санкт-Петербург относится к 3 району. Расчетная снеговая нагрузка для данного района составляет 180 кг/м2.
Снеговая нагрузка на крышу = Расчетная снеговая нагрузка * Площадь кровли * Коэффициент (зависит от угла наклона крыши) = 180 * 139 * 1 = 25 020 кг = 25 т
(коэффициент, зависящий от уклона кровли. При 60 градусов снеговая нагрузка не учитывается. До 30 градусов коэфф = 1, от 31-59 градусов коэфф. рассчитывается интерполяцией)
Масса кровли = Площадь кровли * Масса материала кровли = 139 * 30 = 4 170 кг = 4 т
Общая нагрузка на стены чердака = Снеговая нагрузка на крышу + Масса кровли = 25 + 4 = 29 т
Важно! Удельные нагрузки материалов показаны в конце данного примера.
Программа для расчета фундамента. Публикации на тему:
Проектирование фундамента - обязательный процесс при возведении любого жилого, административного или промышленного сооружения. Без качественного и надежного основания невозможно гарантировать устойчивость конструкции, а значит и безопасность ее обитателей.
Сервис строительных расчетов и визуализации KALK.PRO, предоставляет возможность самому рассчитать все необходимые параметры и увидеть в режиме онлайн, как будет выглядеть ваш фундамент на чертежах и в виде 3D-модели.
Почему нужно проектировать онлайн?
Как мы уже отметили, точный расчет фундамента является необходимостью, которой нельзя пренебрегать.
Если вы хотите разобраться во всем сами, то можете ознакомиться с любым руководством/пособием для проектирования фундамента, но есть ли у вас столько времени , чтобы изучить все самостоятельно и уверенность, что вы нигде не ошиблись?
Второй вариант, это обратиться в специализированные проектные организации, которые за круглую сумму выполнят работу за вас, но не факт , что качественно и по стандартам.
Третий вариант - воспользоваться профессиональной программой для проектирования фундамента онлайн. Это наиболее оптимальное решение для тех, кто не хочет отдавать значительные средства посредникам, но и не обладает достаточными ресурсами для реализации проекта без посторонней помощи.
Программа для проектирования фундамента
В строительстве применяются фундаменты различного типа - ленточные, монолитные, свайные, стобчатые… Каждый из них обладает отличительными свойствами, особенностями и, соответственно, методика расчета будет значительно отличаться.
На данный момент наш сервис позволяет полноценно работать только с ленточными фундаментами (расчеты, чертеж, 3D-модель), но если вам нужно получить только количество материалов, то просим воспользоваться калькулятором монолитного фундамента .
Софт для проектирования ленточных фундаментов
Проектирование ленточного фундамента на нашем сайте будет под силу даже новичкам. Интерфейс калькулятора выполнен просто и понятно, для тех у кого появятся вопросы, сразу под полями ввода данных, есть подробная текстовая и
Вы сможете получить готовый проект, как для фундамента мелкого заложения, так и для глубокого. Наш сервис также учитывает различные подстилающие поверхности, так что вы можете выбрать любые типы грунта:
- пучинистые
- песчаные
- скальные
- вечномерзлые
- и т.д.
Проект фундамента онлайн. Информация по назначению калькулятора
Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.
Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003
Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.
С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.
П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

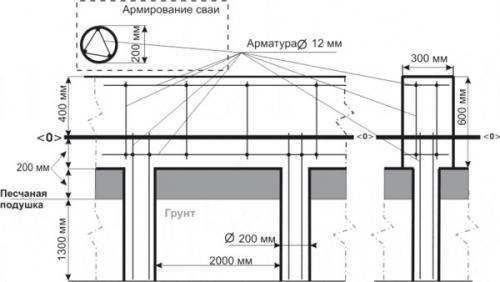

Расчет несущей способности фундамента онлайн. Как произвести расчет свайного фундамента при помощи онлайн-калькулятора + вычисление количества свай и несущей способности
Фундамент выполняет важную и ответственную функцию, не допускающую никаких сомнений в возможностях или надежности основания.
В этом отношениипозволяют получить полноценный вариант решения проблемы без опасности просадок или деформаций, которые возможны у традиционных видов фундамента.
Особенно ярко эта способность проявляется в сложных условиях, на слабонесущих или обводненных грунтах, торфяниках.
Если традиционные основания базируются на верхних, неустойчивых слоях грунта, то сваи опираются на плотные горизонты, расположенные на значительном расстоянии от поверхности.
Единственной задачей, встающей перед проектировщиком, является грамотный и корректный расчет опорной конструкции.
Параметры, необходимые для обоснованного выбора свайного фундамента, можно разделить на две группы :
- Измеряемые.
- Расчетные.
К измеряемым могут быть причислены все свойства грунта на данном участке :
- Состав слоев.
- Уровень залегания грунтовых вод.
- Особенности гидрогеологии, возможность сезонного подтопления, подъемы и понижения водоносных горизонтов.
- Глубина залегания и состав плотных слоев.
К расчетным параметрам относятся :
- Величина нагрузки на основание.
- Несущая способность опоры.
- Схема расположения стволов.

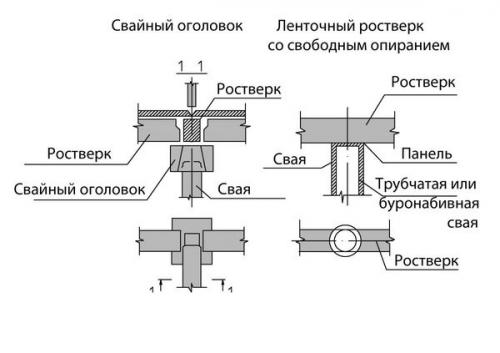

- Параметры свай и ростверка.
Указаны только самые общие параметры, в ходе создания проекта нередко приходится рассчитывать большое количество дополнительных позиций.
ВАЖНО!
Расчет фундамента — ответственная и очень сложная задача. Ее решение можно поручить только грамотному и опытному специалисту, имеющему соответствующую профессиональную подготовку и квалификацию . Кроме того, заказ на выполнение расчета должен быть оформлен официальным порядком, чтобы проектировщик нес полную ответственность за результат своих действий. Проект, составленный неформальным порядком, может стать приговором как самой постройке, так и людям, проживающим в ней.
Расчет с помощью онлайн-калькулятора
Тип грунта определяется по результатам бурения пробной скважины. Она имеет глубину до появления контакта с плотными слоями, или до момента погружения на достаточную глубину для установки висячих свай.
Некоторую информацию можно получить в местном геологоразведочном управлении, но она будет усредненной и не сможет дать максимально полные данные о качестве и параметрах грунта на данном участке .
Участок способен иметь специфические инженерно-геологические условия, не свойственные данному региону в целом, поэтому всегда следует производить специализированный геологический анализ.
Глубина промерзания грунта — табличное значение, которое находят в приложениях СНиП.
Существует специальная карта, на которой все регионы России разделены на специальные зоны, обладающие соответствующей глубиной промерзания.
Тем не менее, в действующем ныне СП 22.13330.2011 «Основания зданий и сооружений» имеется методика специализированного расчета глубины промерзания, производимого по теплотехническим показателям грунта и самого здания .
Как найти нагрузку на основание
Нагрузка на фундамент определяется как суммарный вес постройки и всех дополнительных элементов :
- Стены дома.
- Перекрытия.
- Стропильная система и кровля.
- Наружная обшивка, утеплитель.
- Эксплуатационная нагрузка (вес мебели, бытовой техники, прочего имущества).
- Вес людей и животных.
- Снеговая и ветровая нагрузка.
Производится последовательный подсчет всех слагаемых, после чего вычисляется общая сумма. Затем необходимо увеличить ее на величину коэффициента прочности.
Необходимо решить, возможны ли какие-либо дополнительные пристройки или дополнения, увеличивающие вес дома и изменяющие величину нагрузки на основание. Если подобные изменения входят в планы, лучше сразу заложить их в несущую способность фундамента, чтобы упростить себе задачу в будущем .
От каких факторов зависит шаг?
Минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопасти.
Максимум ограничивается несущей способностью опор и жесткостью ростверка, испытывающего нагрузку от веса дома .
Каждый пролет между опорами можно рассматривать как балку, жестко закрепленную с двух концов.
Тогда величину нагрузки необходимо рассчитать таким образом, чтобы балка не была деформирована или разрушена, а прогиб в центральной точке не превышал допустимых значений.
На практике обычно поступают проще — на основании многочисленных расчетов и эксплуатационных наблюдений выведено максимальное расстояние между соседними сваями, равное 3 (иногда — 3,5) м .
Эту величину считают критической, если по несущей способности опор получаются пролеты больше 3 м, то добавляют 1 или несколько свай для уменьшения шага.
