Как рубить сруб в чашу своими руками. Технология сборки сруба рубкой в нижнюю чащу

Конструкция собирается на готовый фундамент, из-за небольшого веса конструктива чаще всего используются столбчатые, малозаглубленные ленточные и плитные фундаменты, а также свайно-винтовые. Верхняя поверхность укрывается горизонтальной гидроизоляцией из уложенного в два слоя гидроизола с наклейкой при помощи битумно содержащих мастик.

Порядок выполнения работ:

На гидроизоляцию укладываются отрезки толстых досок из лиственницы. Эти подложные доски рекомендуется антисептировать методами погружения в растворы антисептиков. Далее выполняется тщательный контроль горизонтальности верха досок при помощи лазерного уровня.
Установка на доски по одному бревну вдоль длинных сторон будущего здания. Расстояние между ними должно быть строго одинаковым по обоим концам элементов и равняться длине поперечного бревна с учётом угловых выступов. Контроль горизонтальности выполняется лазерным строительным уровнем, а длины рулеткой с металлическим полотном.
После проведения необходимых проверок на края уложенных брёвен укладываются два поперечных бревна.
Разметка бревна при рубке в чашу выполняется плотницкой чертой, состоящей из планки с ручкой и двух заострённых стержней, расстояние между которыми может изменяться. Инструмент позволяет при выполнении разметки проводить сразу две параллельные линии. Размещение внешнего края намечается с отступом от торца бревна на 30-ть…50-т см (верхний ствол должен выступать из нижнего на половину своего сечения). Глубина чащи составляет ½ толщины верхнего ствола.
Вырубка чаши. Выемка выпиливается бензо- или электрической пилой и дорубается до нужных размеров при помощи закруглённого кованого топора и стамесок. Дно выемки должно быть идеально гладким, все неровности зашлифовываются для плотного прилегания верхнего элемента без образования щелей.
После проверки плотности сопряжения верхняя заготовка убирается, а в нижнем элементе поверху вырубается продольный паз, он делается полукруглым и небольшой глубины. Работа выполняется кованым закруглённым топором.

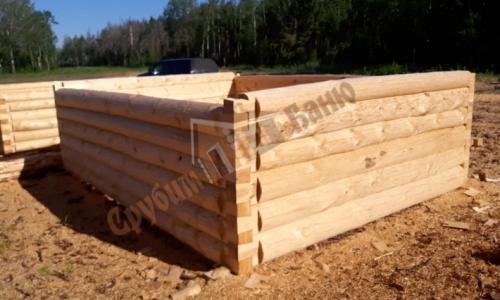

Нижний венец собран. Аналогичным образом подготавливаются элементы второго венца. Бревна укладываются комлями в разные стороны с выдерживанием горизонтальности каждого ряда.
Установка следующего венца. В продольный паз закладывается утеплитель из джутовых или льняных лент, раньше в основном использовался мох, для плотности прилегания верхних брёвен выполняется постукивание деревянной чуркой. Все венцы укладываются с тщательным контролем горизонтальности и вертикальности установленных элементов.
Для надёжной фиксации венцов их соединяют между собой в шахматном порядке деревянными нагелями из твёрдых древесных пород. Нагеля плотно погружаются в заранее просверленные отверстия при помощи кувалды. Шаг расположения 1,5…2 м. Надёжный результат даёт установка вместо нагелей пружинных узлов “Сила”.
После окончания сборки выполняется конопатка всех швов, не должно быть свисающих концов лент утеплителя. Через 6-ть месяцев процедуру необходимо повторить.
После завершения всех работ все деревянные изделия антисептируются и обрабатываются антипиренами за два раза.

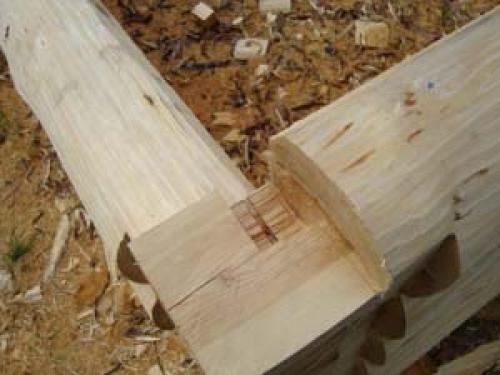

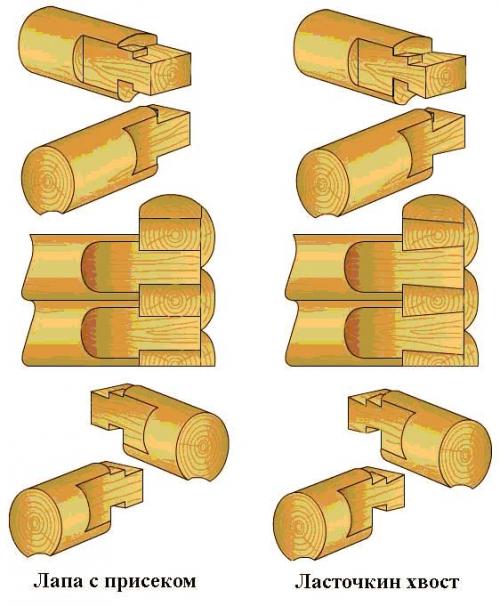

Рубка в лапу. Соединение с присеком

Этот способ соединения в лапу более надежен, но и гораздо сложнее в исполнении, поэтому без надлежащего опыта выполнения соединительных пазов браться за него однозначно не стоит. При разметке и рубке лапы на ее внутренней поверхности оставляют выступ в 2-2,5 см площадью 1/4-1/5 от общей площади лапы (рис. 2). Обычно этот шип, или присек, как его называют специалисты, делают на лапе так, чтобы при укладке венца он располагался у внутреннего угла строящегося здания.

Рисунок 3. Схема соединения ласточкин хвост.

Снизу укладываемого верхнего венца выдалбливается такой же площади и глубины отверстие под шип. При использовании для крепления венцов лапы с присеком сборка сруба получается сродни сборке деталей в детском конструкторе.

Благодаря присеку значительно повышается сцепление бревен и общая устойчивость постройки. Однако такая выгонка требует почти ювелирной точности вхождения шипа в паз, поэтому значительно увеличивается время изготовления соединений не только за счет их более сложной формы и необходимости дополнительно делать пазы, но и в значительной степени на их подгонку.

Если при прямой рубке лапы будет сделана выборка паза больше, чем требуется, и бревна не будут плотно прилегать друг к другу, то можно вытесать и вбить между ними деревянный клин нужной ширины (хотя это должно быть исключением, но никак не правилом сборки). При рубке лапы с присеком, если отверстие будет больше шипа, венцы будут смещаться, и никакими клиньями это уже исправить нельзя.

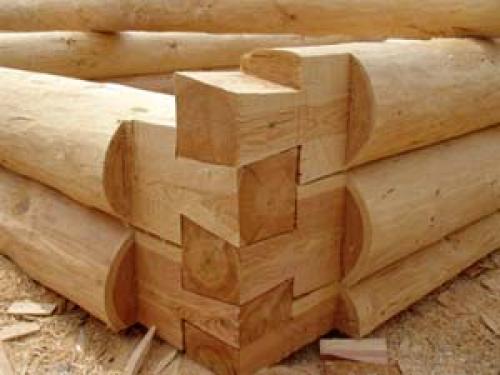

Рубка сруба своими руками. Как рубить сруб в лапу?

Плюсы:

Менее сложный процесс вырубки «пазов»
Возможность использовать всю длину бруса и за счет этого экономия на нем

Минусы:

Плохо защищенные углы сруба потребуют дополнительных работ по утеплению
Сруб выглядит не так колоритно и эстетично
Считается менее устойчивым

Его отличием является правильная форма, нет выступающих за углы окончаний бревна (так называемый чистый угол).

Желательно дабы весь применяемый для постройки сруба брус был одной толщины

Совет: чем брус будет толще, тем лучше – это залог более теплого дома, из-за меньшего количества соединительных пазов.

Этап первый. Приготовления:

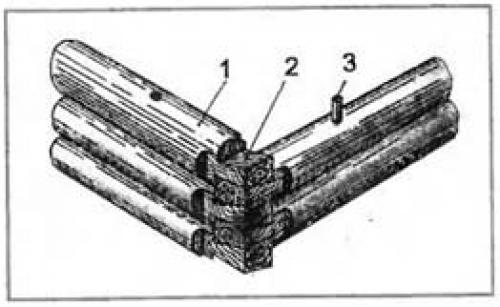

1-брус | бревно, 2-лапа, 3- прямой шип

С помощью рубанка или шлифмашины одной из сторон бруса придается ровная поверхность по всей длине – это будет внутренняя стена здания. Противоположная сторона подлежит обработке у самых краев примерно на расстояние равное 2-2.5 от диаметра бревна. Оставшиеся стороны также у краев обрабатываются на длину в 1-1.5 от диаметра.

Этап второй. Постройка:

На выбранном участке выставляются два первых бревна, строго друг напротив друга и на них перпендикулярно укладывается еще два. Образовавшийся таким образом квадрат («окладной» венец) подгоняется строго по уровню и производится разметка бруса с обоих концов. Нужно учесть, что гнездо для посадки бревна не должно превышать, половины его толщены. В сделанное углубление укладывается следующее бревно, при этом верхняя часть «лапы» выравнивается для лучшей посадки дальнейшего бруса.

Совет: если из-за неопытности «лапы» неплотно прилегают друг к другу и исправить это уже не возможно с помощью топора, то можно вбить деревянный клин нужной ширины, хотя стоит избегать таких соединений.

На этом этапе, стоит определиться, какой вид фиксации бревен между собою вы выберете. Это важный и необходимый момент, для того чтобы сцепление между брусом было более жестким и брус « не гулял».

Первый вариант это просверливание в «лапе» верхнего и лежавшего под ним бревна, вертикального отверстия (вполне хватит отверстия диаметром 3-4см) и вбивание в него кола (еще называется «прямой шип») немного большего диаметра. Данная процедура делается в шахматном порядке, дабы не попасть последующим колом в предыдущий. Также возможно дополнительно усилить конструкцию, вбив по всей длине «прямые шипы», это сведет на нет деформацию бревна со временем.

Второй способ надежнее, но гораздо сложнее. Он подойдет тем, кто знает, как рубить сруб своими руками и не раз с этим сталкивался. На «лапе» при ее разметке и подготовке, остается выступающий на пару сантиметров вверх шип. Площадь шипа должна составлять ¼ от рабочей площади «лапы». При укладке на него следующего бревна в нем делается соответственное отверстие под шип («лапы» ложатся одна на одну по принципу конструктора ЛЕГО). Шип зачастую принято располагать у внутреннего угла здания. Стоит отметить, что это очень трудоемкий и можно сказать ювелирный процесс.

При наборе венцов для устранения зазоров и щелей стоит использовать паклю либо другой изолирующий материал.

Этап третий. Завершающие работы

Не стоит забывать, что сруб в «лапу» требует дополнительных внутренних отделочных работ бруса (с одной стороны это дает возможность на свой вкус оформить дизайн, с другой стороны теряется стиль и тематический смысл сруба).

После того как сруб будет выгнан, бревна необходимо обработать защитными материалами для предотвращения гниения и защиты от древесных паразитов. Также специальные покрытия позволят повысить пожара устойчивость.

У сруба в «лапу» необходимо дополнительно утеплить углы, например дощатой обшивкой с наружи или слоем теплоизоляции внутри.

По истечению времени может возникнуть проблема появления зазоров между «лапами» из-за высыхания древесины, их нужно своевременно устранять путем вбивания подклинки либо замазывать специальным раствором.

Как рубить сруб в лапу. Чертежи и разметка бревен

Прежде чем приступать к сборке, необходимо разметить бревна. Заблаговременная разметка в значительной мере облегчит и ускорит процесс строительства.

Эта операция подразделяется на определенные этапы, которые нужно строго соблюдать.

Производится торцовка бревен.
Проводится горизонтальная линия по центру каждого элемента с торца. Правильность проведения необходимо контролировать при помощи лазерного уровня.
Прикладывается шаблон, заранее изготовленный из фанеры или плотного картона по лапе на первом бревне. По нему проводят две вертикальные линии. Вертикальный строительный уровень поможет проверить правильность проведения линий.
По заранее прочерченным линиям щечек лап натягивают нити. По ним прочерчивают продольные детали щечек длиной, равной диаметру бревен.
По подготовленной разметке вырубают щечки и проверяют, насколько деталь соответствует шаблону.

Это основные этапы разметки бревен для создания сруба в лапу. Они облегчают работу, позволяют завершить строительство в более короткие сроки. И – наиболее точно подогнать бревна, чтобы избежать щелей, дыр, в которые может проникать холодный воздух.

Сруб в лапу считается более холодным, чем, например, тот же сруб с выносом. Причина в том, что углы дома получаются открыты «всем ветрам», а снаружи в щели между деталями может попадать дождевая вода и портить бревна, в то время как у сруба с выносом углы закрываются выступающими частями бревен.

Классический пятистенок, даже небольшого размера (например, 6х4), потребует дополнительной защиты как внутренних сторон угловых соединений, так и наружных. Несмотря на то что это может испортить внешний вид дома, такая операция необходима для того, чтобы сделать дом более теплым, защитить его от холода и ветров.

При использовании кругляка в строительстве домов нужно обеспечить максимально плотное прилегание одного элемента к другому. Для этого чаще всего на верхнем бревне вырубается паз вдоль всей длины так, чтобы оно плотно прилегало к нижнему. Кроме того, место соединения бревен тщательно прокладывается паклей, джутом или любым другим утеплителем.

Сруб бани в чашу. Сруб в лапу или в чашу, что лучше выбрать?

Какими бы разнообразными ни были бани, их можно возвести, используя два метода углового соединения бревен - в чашу или в лапу. Оба способа проверены временем. Они отличаются стоимостью и сложностью выполнения, прочностью и видом конструкции, имеют свои достоинства и недостатки. Чтобы выбрать наиболее подходящий вариант рубки русской бани, узнайте, что значит сруб в лапу и чашу, что особенного в каждой технологии строительства.

Сруб в чашу и в лапу - отличия

Разница двух типов фиксации бревен заключается в разных подходах к их соединению в угловом стыке.

«В лапу» . Этот тип рубки дает экономию при строительстве средних габаритов бани по сравнению с методом «в чашу» до 30% (а в более масштабных проектах – больше). Из-за привлекательной цены технология пользуется популярностью. Выход бревен за пределы венца она не предусматривает. При креплении бруса «в лапу» замки формируют углы, бревно задействуется почти на всю длину, без остатка.

«В чашу» («чаша с шипом», сруб «в обло») — наиболее популярная технология рубки бревенчатого строения в РФ, Норвегии и Канаде. Когда рубят баню и формируют венец по такому принципу, бревна выступают за пределы сруба до 30 см. Их концы «накладываются» один на другой, формируя чашеобразные замки.

Чтобы соединить бревна по типу «», на их поверхности формируют полукруглую выемку под очередную деталь венца. Собирая постройку, смежные венцы заклинивают. После усадки бревна прилегают друг к другу максимально. В результате получается надежное – не продувает, они не промерзают. И необязательно дополнительно изолировать от холода стену. На внутренней поверхности конденсат не образуется.

Что лучше - рубка в лапу или чашу?

Бани рубят и тем, и другим способом. При выборе метода опираются на собственные предпочтения и цели, учитывают преимущества и недостатки каждого варианта:

Тип рубки	Плюсы	Минусы
«в лапу»	Подходит для сложных объектов с пристройками, экономия территории, возможность дополнительного монтажа фасадов, более доступная стоимость.	Нужно дополнительно обшивать и утеплять углы постройки для эффективной влаго, -теплозащиты, менее устойчивая конструкция.
«в чашу»	Аутентичный вид, эффективная защита углов от холода и влаги, устойчивость и долговечность сруба, возможность обойтись без дополнительной теплоизоляции углов.	Более высокая стоимость.

Что является лучшим решением – баня в лапу или в чашу, каждый домовладелец решает самостоятельно. Единого мнения на этот счет нет. Выбор зависит от приоритетов и потребностей конкретного строителя, заказчика. Также имеет значение наличие земли достаточной площади и денежных средств.

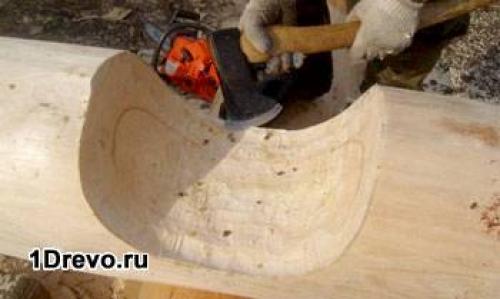

Рубка сруба в нижнюю чашу. Суть и разновидности Что собой представляет пресловутая рубка? Это полукруглая выемка бревна на поверхности.

При сопряжении венцы получают заклинивание, а после усадки крепость чаши необычайна. Древесина размечается таким образом, чтобы конец ствола до чаши составлял 25-30 см, то есть углы не будут продуваться всеми ветрами, а, значит, меньше реагируют на перепады температур, что исключает появление конденсата.

Канадские и норвежские мастера, славящиеся своим искусством в сфере ручного строительства домов, когда-то просто переняли способ рубки у русских соседей, а спустя много веков и название технологии считается пришедшим из другой страны. Их, а, точнее наша разновидность, надёжнее обыкновенной чаши, потому что имеет курдючный шип, при усадке и заклинивании древесины он намертво фиксирует венцы, не давая им на движение ни единого шанса.

Для того чтобы точно рубить углы, необходим опыт, так как у несведущих доморощенных мастеров с первого раза вряд ли что-либо получится. Как рубить сруб в чашу – ниже описан процесс.

Рубка в чашу – самостоятельная работа

Рубка сруба в нижнюю чашу. Суть и разновидности Что собой представляет пресловутая рубка? Это полукруглая выемка бревна на поверхности.

Правильная разметка – залог точного сопряжения. Маститые плотники имеют для этого специальное приспособление – черту. Это молоток с двумя острыми прутьями, позволяющими точно очертить контур будущей чаши.Но для обывателя это сложный процесс, поэтому стоит воспользоваться обыкновенными приборами измерения и размечать каждое бревно в отдельности. Далее о процессе пошагово:

Начинается разметка сруба в чашу и рубка с определения параметров брёвен. Компании по изготовлению домов нумеруют каждый хлыст в отдельности, владельцу будущего дома также не стоит пренебрегать этим методом.
Седло чаши приблизительно равно половине толщины верхнего бревна и ширина её соответственно носит такой же размер. Отступить от края следует не менее 25 см для разметки стоит воспользоваться острым гвоздём либо химическим карандашом. Но надо позаботиться, чтобы он был несмываемый.
Для рубки нужно пользоваться острым тесаком либо бензопилой. Компании-застройщики имеют для этого специальное оборудование, поэтому чаши получаются идеально ровными и гладкими.
Для того чтобы сделать канадский вариант, используют только ручную работу. В нижнем венце вырубают в середине чаши шип. В верхнем – соответственно, паз. Нельзя забывать, что при сборке, они прокладываются уплотнителем.
Когда венцы подогнаны их разбирают. После установки окладного «круга», венцы должны собираться строго чашей вниз.

Это нужно для того, чтобы до отделки и окончательной усадке, дождевая влага не попадала внутрь вырубленной чаши и не застаивалась там. Несоблюдение такой меры приведёт к гниению всей древесины.

Самостоятельно срубить сруб в чашу своими руками можно. Но при отсутствии навыков эта работа затянется.

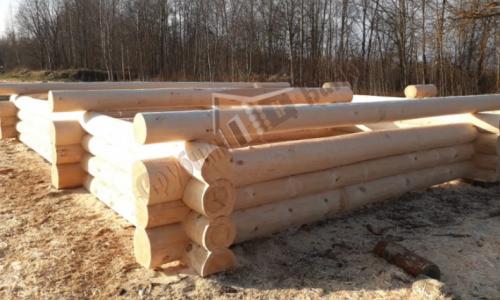

Самый простой способ срубить сруб. Вариант «в чашу»

Вариант «в чашу» — это технология рубки сруба с остатком, то есть, торцевые части бревен каждой стены выступают примерно на 30 см от замкового соединения. К недостаткам этого способа является уменьшение внутренней площади помещений при использовании бревен стандартной длины.

Преимущество – простой и быстрый монтаж, защищенность углов от промерзания и продувания. Такой сруб эстетично выглядит и нет необходимости его дополнительно отделывать изнутри и снаружи.

Рубка сруба в чашу выполняется двумя способами:

«в обло» — чаша выбирается в нижнем венце;
«в охлоп» — чаша выбирается в верхнем венце.

Второй вариант более удобен для самостоятельных работ силами непрофессионалов: если работы будут вестись медленно и неготовый сруб попадет под дождь, в чаши, обращенные вниз, не попадет влага, способствующая гниению древесины.

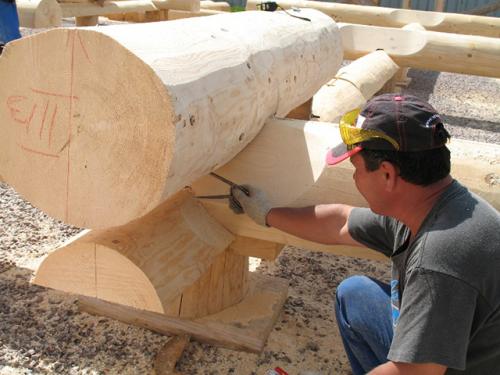

Важно правильно выполнить разметку чаш, для чего используется специальный инструмент – «черта», которая представляет собой рукоятку с двумя заостренными пластинами, промежуток между которыми регулируется. С помощью черты проводятся параллельные линии.

Для разметки бревно укладывают на два других, размещенных на земле строго параллельно и в одной горизонтальной плоскости. При укладке поперечного бревна учитывается, что от торца до края чаши должно оставаться 25-30 см. Бревно фиксируют скобами, чтобы оно не смещалось во время разметки.

Если рубку планируется вести чашей вниз, расстояние между остриями черты должно составлять половину диаметра бревна в нижнем венце. И наоборот – для чаши в нижнем бревне выбирается половина диаметра верхнего. В ходе нанесения разметки одна из пластин черты должна двигаться, опираясь на бревно, которое останется целым, а вторая — вычерчивать линию чаши по поверхности второго.

Далее необходимо снять скобы, фиксирующие бревно, и убрать его для вырезания чаш с обеих сторон венца. Чтобы срубы не продувались, форма чаши должна максимально точно повторять форму уложенного в нее бревна. Черновую выборку чаши ведут при помощи остро наточенного топора, а затем дорабатывают при помощи стамески.

У срубов с «модернизированной» чашей углы более прочные и непродуваемые – для этого в чаше оставляют прямоугольный шип, а в прилегающем к ней венце выбирают паз соответствующего размера.

При подгонке элементов в ходе черновой сборки используют древесный уголь – им чернят сопрягаемые поверхности в ходе примерки, чтобы определить, в каких местах следует убрать излишки древесины.

Источник: https://bani-iz-brusa.postroivsesam.info/stati/postavit-srub-svoimi-rukami-kak-postavit-srub-doma-svoimi-rukami

Сборка сруба в чашу. Способы нанесения разметки

Немаловажную роль при строительстве сруба имеет правильная разметка. Специалисты для разметки пользуются инструментом под названием черта. Данный инструмент имеет ручку и две жёсткие пластины, концы которых заострены. Расстояние между пластинами меняется. С помощью черты можно провести две параллельные линии.

Для выполнения разметки два бревна укладывают на землю, соблюдая параллельность между ними. Необходимо, чтобы край третьего бревна, который укладывается поперёк параллельных брёвен, был расположен так, чтобы расстояние от края бревна до чаши было не меньше 25 см. Проверяют правильность размещения всех брёвен в венце. Для облегчения разметки все брёвна соединяют скобами между собой. В том случае, если чаша вырезается в верхнем бревне, черту раздвигают таким образом, чтобы расстояние между её пластинами было равно половине толщины нижнего бревна.

При работе над разметкой стараются, чтобы одна пластина черты находилась на верхнем бревне, а вторая – опиралась на нижнее бревно. Для того чтобы очертить контур чаши, одна ножка инструмента касается дуги бревна, расположенного снизу, в то время как другая ножка очертит на бревне, расположенном сверху, параллельную линию. Таким образом, получится контур будущей чаши. Размечают специальный полукруглый паз вдоль бревна, чтобы брёвна плотно соприкасались друг с другом.

В том случае если чаша вырезается в бревне, расположенном снизу, одна пластина черты очерчивает нижнюю часть бревна, расположенного сверху, а вторая пластина обрисовывает нижний элемент. Между пластинами инструмента выбирается расстояние, равное толщине бревна, расположенного сверху.

Для работы с чертой требуется опыт, поэтому иногда используют традиционные инструменты для разметки.

Процесс сборки сруба, используя метод в нижнюю чашу.

Для сборки конструкции в первую очередь необходимо подготовить фундамент. На верхнюю поверхность фундамента укладывается гидроизоляция.
На материал гидроизоляции производят укладку досок из лиственницы. Эти доски подвергают погружению в раствор антисептика. Затем контролируют горизонтальность уложенных досок при помощи уровня.
Производят установку брёвен на доски вдоль сторон строящегося дома. Следят за тем, чтобы расстояние между ними было одинаковым и равным длине поперечного бревна. Длину измеряют при помощи рулетки, а горизонтальность определяют с помощью уровня.
После проверки конструкции с помощью уровня на неё укладывают два поперечных бревна.

Производят разметку бревен при помощи плотницкой черты.
Приступают к вырубке чаши. Выпиливают выемку при помощи пилы и дорабатывают топором или стамеской. Обрабатывают дно выемки таким образом, чтобы оно было максимально гладким, чтобы, когда был уложен верхний элемент, зазоры были минимальны.
Проверяют степень сопряжения бревен, после чего верхнее бревно убирается. Затем в нижнем бревне вырубают полукруглый продольный паз небольшой глубины. Эта работа выполняется при помощи закруглённого топора.
После того как нижний венец проработан, приступают к работе над вторым венцом. Производят укладку брёвен комлями и выдерживают их горизонтальность.

Осуществляется работа над следующим венцом. Производят укладку утеплителя в продольный паз. В настоящее время в качестве утеплителя применяют джутовые или льняные ленты. В прошлом наши предки использовали мох для этих целей. Для более плотного прилегания верхнего бревна по нему постукивают деревянной чуркой. При укладке венцов тщательно следят за тем, чтобы соблюдалась их горизонтальность и вертикальность.
Используя специальные фиксаторы, в шахматном порядке осуществляют закрепление уложенных венцов. Фиксаторы вбиваются внутрь подготовленных отверстий при помощи кувалды. В качестве фиксаторов используются нагели или пружинные узлы «Сила».
После того как работа над сборкой окончена, производят конопатку всех швов, и удаляют излишки утеплителя. Примерно через полгода эту операцию повторяют.
Когда все работы завершены, подвергают антисептированию все деревянные элементы конструкции. Эту процедуру повторяют два раза.
