Зачем нужно делать геологию и геодезию?

Без фундамента баню не построить. Качественное основание — важный фактор, который будет влиять как на конечную стоимость постройки, так и на срок службы вашего строения.

Выбор фундамента напрямую зависит не только от типа будущей постройки, но также и от вида грунта, на котором вы планируете построить вашу баню. Поэтому в первую очередь нужно провести исследование почвы вашего участка (исключения составляют небольшие каркасные и модульные бани, которые зачастую устанавливают на столбчатый фундамент).

Рис.1 - Геодезические и геологические исследования почвы участка

До подготовки проектной документации будущей бани специалисты:

• анализируют рельеф участка, грунт;
• изучают их особенности и структуру;
• в лаборатории прогнозируют риски повреждения объекта (через природные явления);
• определяют условия для комплекса строительных работ.

Заказать геологию участка можно только у представителей компаний с лицензией и разрешительными документами. Результаты комплекса работ будут использованы на следующем этапе строительства.

Срок исследования до 20 дней, но обычно хватает 5-7 дней (зависит от особенностей земли, сложности работ).

После геологических изысканий вы получите сведения от специалистов о следующих аспектах:

1. О содержимом почвы — для исключения деформации здания
2. О расположении грунтовых вод на участке (если имеются)
3. О рельефе
4. О пригодности воды для питья

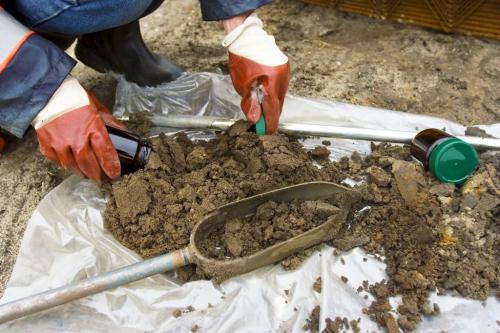

Рис.2 - Анализ почвы перед заложением фундамента

Также в отчете вам должны предоставить информацию о:

• Осадках (их график) и грунте
• Взаимосвязи плотности и увлажнения почвы
• Типе подходящего фундамента и на какую глубину его нужно закладывать

Можно ли обойтись без геологических изысканий?

Данные о геологии участка потребуются не только архитекторам при заказе проекта, но и для обустройства систем канализации и дренажа.

А что, если начнут заливаться трубы, например, зимой?

Это неизбежно приведёт к их промерзанию и прорыву коммуникационных сетей. Риск появления оползней и степени опасности прописываются в отчёте.

В воде могут быть вредные примеси — для питья и даже для полива растений. Так что не исключаем диагностику!

Какие типы фундаментов бывают и для каких конструкций они подходят

Столбчатый фундамент

Это система столбов, заглубленная в грунт, которая может скрепляться ростверком или черновым полом строения.

Опоры-столбы устанавливаются в местах повышенной нагрузки:

• под углами здания;
• в местах пересечения стен;
• вдоль несущих стен.

Следующие здания строят на этом фундаменте:

• легкие каркасные и дачные домики;
• небольшие бани (бани-бытовки, бани-бочки);
• гаражи;
• террасы и времянки;
• летние кухни.

Плюсы опорно-столбчатого основания:

• Низкая цена;
• Быстрое строительство;
• Возведение без использования габаритной спецтехники;
• Применимо на замерзших, твердых грунтах;
• Не нужно проводить тепло- и гидроизоляцию подземной части здания;
• Возможность соорудить здание в труднодоступных местах и на узких участках;
• Не нужен погрузчик.

Минусы опорного фундамента:

• Невозможно применять при строительстве домов из тяжелых материалов (кирпича, камня, бетона);
• Склонность конструкции к горизонтальному перемещению (может сдвинуться 1 столб или сразу несколько);
• Не подходит для постройки подвала, цокольного этажа.

Рис.3 - Столбчатый фундамент

Свайный фундамент и его виды

Сваи могут быть металлическими, железобетонными, сборными (буронабивными).

Плюсы свайного фундамента:

• Прочность опоры
• Долговечность
• Бюджетный вариант — невысокая цена
• Винтовые сваи при необходимости извлекаются, их возможно снова использовать в другом месте.

Минусы:

• Не подходят для высоких тяжелых построек из бетона, а также для определённых типов грунтов (скальных пород, например);

Важно: глубина фундамента должна быть не меньше 150 см. Иначе зимой конструкция будет поднята наверх, а весной и летом, наоборот, проседать.

Фундамент под баню из бревна. Ленточный фундамент для бани

Фундамент ленточного типа является наиболее распространенным при строительстве сооружений из деревянных бревен или бруса. Его используют в случае, если на участке застройки преобладают неподвижные и малоподвижные грунты. Такой тип фундамента с легкостью выдержит небольшой вес бани.

Применение ленточного фундамента сильно упростит сооружение водоотвода из банного помещения под полом. В этом случае не нужно будет оборудовать боковые стенки подпольного пространства, как, например, в случае обустройства основания столбчатого типа.

Основные этапы работ для постройки фундамента ленточного типа

Расчет необходимого количества материалов

На данном этапе необходимо вычислить нужный объем готового цементно-гравийного раствора. Для этого перемножаем высоту ленты на ее ширину и на длину фундамента по периметру. Затем полученное значение нужно разделить на 5 и результат перемножить на объемные доли веществ, входящих в состав смеси.

Например, для бани 6*4 метра необходимо:
0,8 м (высота фундамента) умножаем на 0,3 м (ширина ленты) и умножаем на 20 (длина ленты по периметру), в итоге с округлением получаем 5 кубических метров раствора.
Информация. Стандартный состав смеси готовится в пропорциях(по объему): 1(цемент) * 1(вода) * 1(песок) * 3(гравий или щебень).Поэтому в нашем примере для заливки всего фундамента под будущую баню понадобится: 1 м3 цемента, 1 м3 воды, 1 м3 песка и 3 м3 щебня. Из расчета стандартного объема мешка цемента в 50 л элементарным делением вычисляется необходимое количество этих самых мешков: 1000 (литров)/50 (литров) = 20 мешков. Именно такое количество цемента необходимо для заливки фундамента под баню указанных выше размеров.

Разметка территории под фундамент. Осуществляется с помощью строительной рулетки и колышков полуметровой длины.

Первым делом отмеряется длинная сторона будущего фундамента, фиксируется колышками.

Затем с помощью строительного жгута путем несложных математических расчетов находится место диагонального угла фундамента.

Там также устанавливается колышек. Все колья затем объединяются шнуром с небольшой натяжкой.

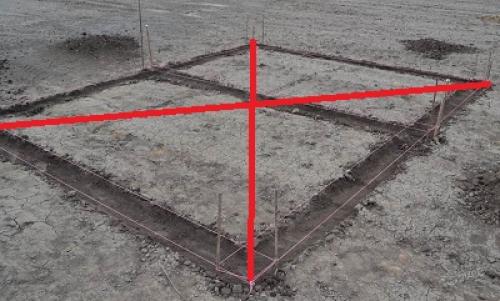

Для того, чтобы убедиться в точности полученных размеров, необходимо измерить диагонали будущего фундамента. Они должны быть одинаковы, максимальный разброс +– 2 см.

Последовательность работ при возведении ленточного фундамента

1. Рытье котлована. В зависимости от типа почвы и плоскости участка, глубина котлована может быть от 60 до 80 см, а ширина – от 30 см. Работы необходимо выполнять аккуратно, во избежание осыпания боковых стенок и смещения относительно плоскости натянутого шнура.
2. Установка опалубки. Ее высота может быть 20 – 50 см, в зависимости от уровня участка, на котором осуществляется строительство.
3. На дно котлована укладывается геотекстиль, предотвращающий смешивание фракций, входящих в состав подушки для фундамента с грунтом.
4. По боковым стенкам котлована и опалубки прокладывается слой гидроизоляции. Это может быть рубероид или другой, более современный материал.
5. В яму засыпается мелкий песок для создания подушки под фундамент. Ее цель – дополнительная гидроизоляция и амортизация сезонных подвижек почвы. Толщина слоя – 15 – 20 см. Песок тщательно проливается водой и трамбуется виброплитой или подручными средствами.
На получившуюся подушку монтируется армирующий каркас из прутков толщиной 12 мм.Каркас должен быть двухрядный, с поперечными распорками из арматуры толщиной 8 – 10 мм.

Под нижний ряд вставляются специальные проставки для арматуры или обычные кирпичи для равномерного расположения каркаса в толще бетона.

Ширина фундамента для бани. Как рассчитать размер фундамента: толщина и высота

Выбранный материал влияет на толщину фундамента. Какой она должна быть, проще всего сориентироваться по нормативным толщинам стен подвалов (они же и являются ленточными фундаментами).

Основным критерием является величина пролёта стен, и вот как это выглядит в таблице:

Толщины указаны для лент высотой до 1,5 м, при условии их возведения в непучинистых грунтах. Если грунт пучинистый, толщина стен должна увеличиваться в 1,5 раза, либо фундамент нужно снаружи утеплять.

Указанной толщины может оказаться мало для стен бани, которые, к примеру, должны иметь толщину 40-50 см. Поэтому ориентироваться надо именно по стенам, прибавляя к ширине ленты расстояние, необходимое для укладки утеплителя или кирпичной облицовки, если таковая предусмотрена.

Принцип размещения кладки на фундаментной ленте

Высота ленты определяется исходя из климатических условий местности - а именно, высоты выпадающего зимой снега. Если лента будет заливаться только по периметру внешних стен, расчёт должен быть таким, чтобы минимум 1/3 высоты ленты была заглублена в грунт. При этом лучше, если под нею будет если не железобетонная подушка, придающая монолиту Т-образное сечение, то хотя бы бетонная подготовка. Так лента малого заложения будет более устойчивой.

Как вариант, ленточный фундамент можно сделать поверхностным, заложив в грунт только подготовительную песчаную подушку. Но в таком случае периметр ленты должен быть связан внутренними поперечными балками. Именно за счёт них фундамент получит необходимую для газобетонных стен бани жёсткость.

Фундамент ленточный для бани

Недостатком ленточного фундамента является большая площадь опалубки, на сборку которой уходит довольно много пиломатериала – а это удорожающий элемент. Гораздо выгоднее и быстрее по времени использовать для заливки наземной ленты несъёмную опалубку из бетонных блоков или пенополистирола.

Фундамент для бани из бруса. Баня из бруса своими руками #1. Ленточный фундамент

В конце февраля прошлого года у меня сгорела баня. Я сильно расстроился и понял, что ездить на дачу без бани нет большого желания. В середине августа пришло острое желание построить баню. Больше, лучше и свою. Строили вдвоем с другом по выходным и иногда по будничным вечерам. Опыта в стройке не было ни у меня, ни у друга. С чего-то надо начинать. Процесс начался с зарисовки будущей бани.

Входные данные:

- размер коробки 3 на 4,5 метра

- фундамент ленточный

- коробка из бруса 100x150 (100 - в высоту, 150 - в ширину)

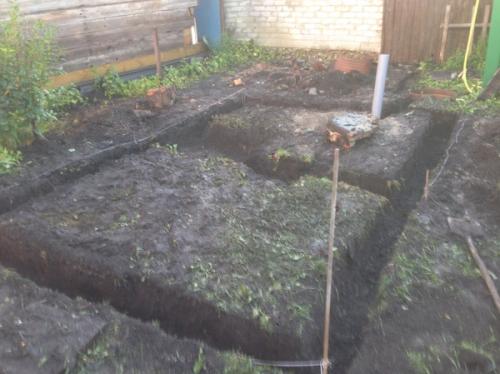

Для ленточного фундамента была вырыта траншея средней глубины 0,4 метра.

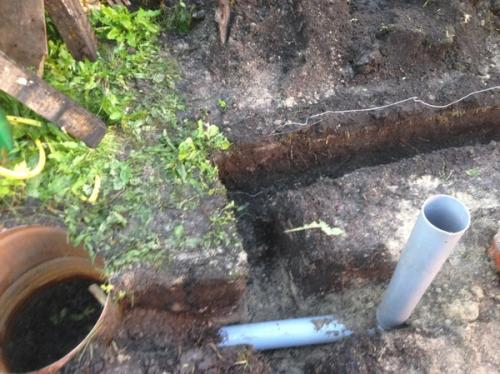

Для слива проложена труба, ведущая в заглубленную бочку, которая осталась от прошлой бани.

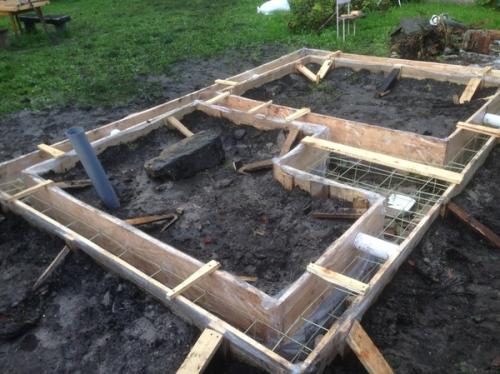

Следом была заготовлена опалубка из обрезной доски и связана композитная арматура для прочности (для бани в 1 этаж этого достаточно). Также были установлены продухи для вентиляции. Как оказалось позже, лучше их хорошенько закреплять, чтобы во время заливки они не меняли своего положения и не всплыли. Нам пришлось этим заниматься в процессе заливки.

Арматуру крепили хомутами, т.к. работать с проволокой посчитали довольно долгим и излишним процессом для такого небольшого строения.

Перед закладкой арматуры в траншею накидали щебня и песка, после чего все это хорошенько утрамбовали.

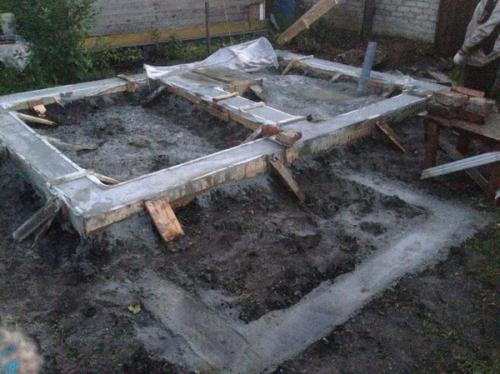

В конце августа фундамент был залит. Так как раствора было чуть больше, чем рассчитывали, пришлось выкопать на скорую руку еще одну небольшую траншею для предполагаемого тамбура и залить вровень с землей.

После заливки оставили фундамент отстаиваться, а через неделю понемногу стали собирать коробку. Цена на материалы для фундамента и на раствор вышла 20 тысяч рублей. Продолжение следует.

Источник: https://bani-iz-brusa.postroivsesam.info/novosti/kak-sdelat-fundament-pod-srub-uzhe-postavlennoy-bani-vidy-fundamentov-dlya-srubov

На что поставить сруб бани. Ленточный

Ленточный фундамент — это монолитная железобетонная стена, высота которой составляет разницу между уровнем промерзания грунта и его световой поверхностью (как правило, высоту немного увеличивают, на 20-50 см или на высоту отдельного цоколя).

Для сборки выкапывают траншею на глубину промерзания грунта плюс 20-25 см для создания песчаной подушки. Она нужна для выполнения дренажной функции и для выравнивания дна траншеи. Затем укладывают слой геотекстиля, устанавливают опалубку и связывают арматурный каркас.

Затем заливают бетон и выдерживают его в течение 28 дней, дожидаясь набора конструкционной прочности. Опалубку снимают через 14 дней. Все дальнейшие работы ведутся только после окончания срока выдержки. Приведена технология строительства заглубленного ленточного фундамента.

Есть еще один, менее затратный вариант — мелкозаглубленный фундамент. Он строится тем же способом, только глубина траншеи (и, соответственно, высота основания) гораздо меньше.

Обычно траншею роют на 70 см, из которых 20 см придется на песчаную подушку. Такой фундамент делают под сравнительно небольшие сооружения, или в благоприятных грунтовых условиях — отсутствие слоев глины и сезонных подвижек, низкий уровень грунтовых вод.

Достоинства ленточного фундамента:

• универсальность, способность работать практически на всех видах грунта (кроме торфяников или слишком рыхлых грунтов);
• высокая несущая способность;
• устойчивость к эксплуатационным нагрузкам;
• долговечность, большой запас мощности.

Недостатки:

• большой расход материалов;
• большой объем земляных работ;
• длительный срок выдержки для набора конструкционной прочности;
• высокая стоимость.

Мнение эксперта

Макаров Евгений Васильевич

Профессиональный печник и строитель бань под ключ

Ленточный фундамент выбирают для бани большого размера, построенной из тяжелых материалов — кирпич, шлакоблок, бетонные плиты и т. п. Трудозатраты при строительстве такого основания весьма велики, что делает выбор ленты ограниченным — для небольшой бани на участке дачного или частного дома можно выбрать более быстрые и экономичные варианты.
